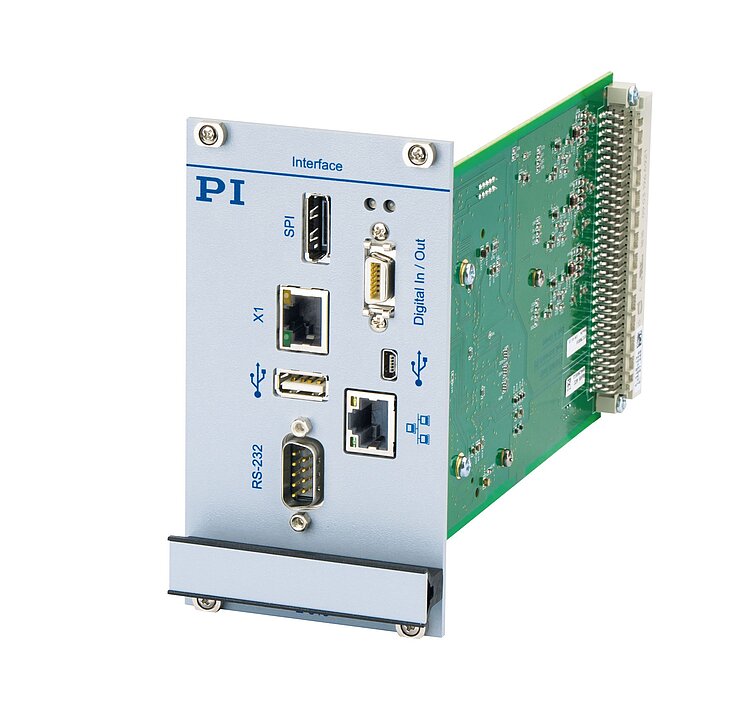

E-518 Digital Interface and Function Unit

E-518 Digital Interface and Function Unit

For the Modular E-500 Motion Controller System

  • Low-noise 20-bit D/A and A/D transducer
  • 25 kHz sample rate
  • TCP/IP, USB as well as RS-232 interface
  • Wave generator with programmable trigger inputs and outputs
  • 3 channels
  • Plug-in module for E-500 piezo system
to content
E-518 Digital Interface and Function Unit
製品の解説 仕様 ダウンロード 見積 / 発注

Interface and function module for piezo-based positioning systems

Interface module for digital control of the closed-loop analog E-500 motion control system. Availability of digital functions such as wave generator or data recorder.

Interfaces

Commanding via TCP/IP, USB, and RS-232 interfaces. Digital inputs and outputs for automation.

Extensive functions, software support

Powerful macro command language. Nonvolatile macro storage, e.g., for stand-alone operation with autostart macro. Data recorder. Wave generator. Extensive software support, e.g., for NI LabVIEW, C, C++, MATLAB, Python. PIMikroMove user software.

データシートのダウンロード画面へ 仕様へ

Specifications

データシート

Datasheet E-518

日付 / バージョン
2020-08-31
pdf - 122 KB
日付 / バージョン
2020-08-31
pdf - 123 KB
日付 / バージョン
2018-03-01
pdf - 489 KB
ダウンロード
ダウンロード
ダウンロード
ダウンロード画面へ

Downloads

データシート

データシート

Datasheet E-518

日付 / バージョン
2020-08-31
pdf - 122 KB
日付 / バージョン
2020-08-31
pdf - 123 KB
日付 / バージョン
2018-03-01
pdf - 489 KB
ダウンロード
ダウンロード
ダウンロード

ドキュメント

ドキュメント

User Manual E518T0001

E-518 Digital Interface Module for Analog Piezo Control Systems (E-500, E-470, E-481, E-482)

日付 / バージョン
2020-08-31
pdf - 4 MB
英語

ソフトウェア ファイル

ソフトウェア ファイル

PI Software Suite C-990.CD1

日付 / バージョン
2.7.0, 2024-01
zip - 801 MB
ソフトウェア ファイル

C-990.CD1 Releasenews

日付 / バージョン
2.7.0, 2024-01
pdf - 311 KB
英語

一般的なソフトウェアのドキュメント

一般的なソフトウェアのドキュメント

User Manual A000T0028

Updating PI Software with PIUpdateFinder

日付 / バージョン
2020-05-20
pdf - 482 KB
日付 / バージョン
2020-05-20
pdf - 488 KB
一般的なソフトウェアのドキュメント

Software Manual SM146

GCS Array Data Format

日付 / バージョン
1.2.1
pdf - 153 KB
英語
一般的なソフトウェアのドキュメント

Software Manual SM148

PIMikroMove

日付 / バージョン
2.14.1 2022-02-28
pdf - 4 MB
英語
一般的なソフトウェアのドキュメント

Software Manual SM151E

PI GCS2 DLL

日付 / バージョン
2.10.0 2019-08-26
pdf - 1 MB
英語
一般的なソフトウェアのドキュメント

Software Manual SM155

PI MATLAB Driver GCS 2.0

日付 / バージョン
1.2.0 2019-03-22
pdf - 1 MB
日付 / バージョン
1.2.0 2019-03-22
pdf - 1 MB
一般的なソフトウェアのドキュメント

Technical Note A000T0089

PI Software on ARM-Based Platforms

日付 / バージョン
2023-05-08
pdf - 276 KB
一般的なソフトウェアのドキュメント

User Manual SM164E

Updating controller firmware with PIFirmwareManager

日付 / バージョン
12.12.2023 1.0.0
pdf - 819 KB
英語
ダウンロード
