S-330.2SH
高速ピエゾチップ/チルトプラットフォーム、回転角度（θX × θY）：2 mrad × 2 mrad、ひずみゲージセンサー式間接位置測定、D-sub 37コネクター、ケーブル長2 m

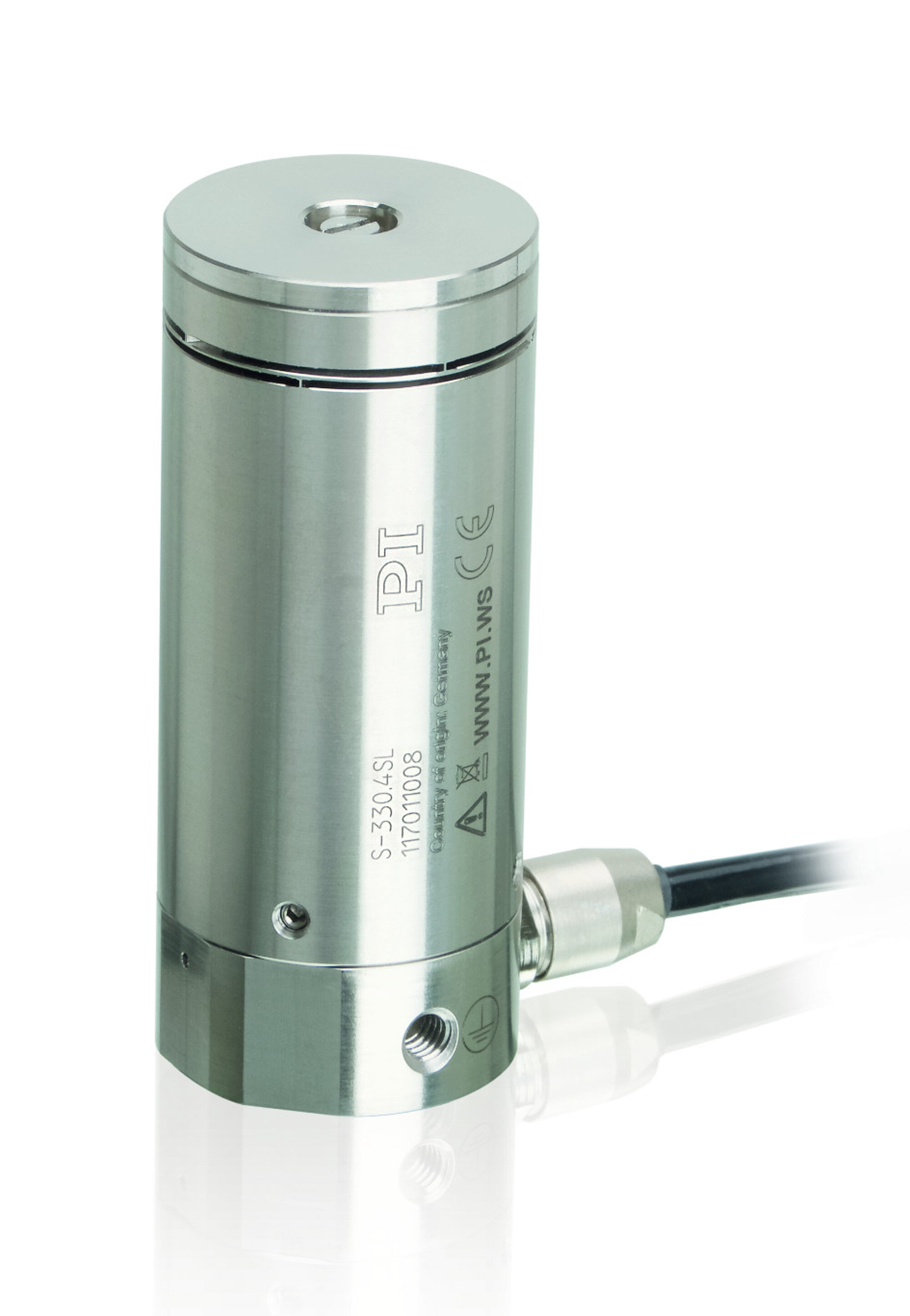

S-330 高速ピエゾチップ/チルトプラットフォーム
Dynamic, with Large Deflection Angles, for Mirrors and Optics
- 機械的チップ/チルト角：最大10 mrad
- 高い共振周波数（1インチミラー搭載時で最大1.6 kHz）により、高ダイナミクスなモーションと高速なステップ＆整定を実現
- 分解能：最大20 nrad
- 優れた位置安定性
- 応答時間：サブミリ秒レベル
- 対応ミラーサイズ：最大直径50 mm

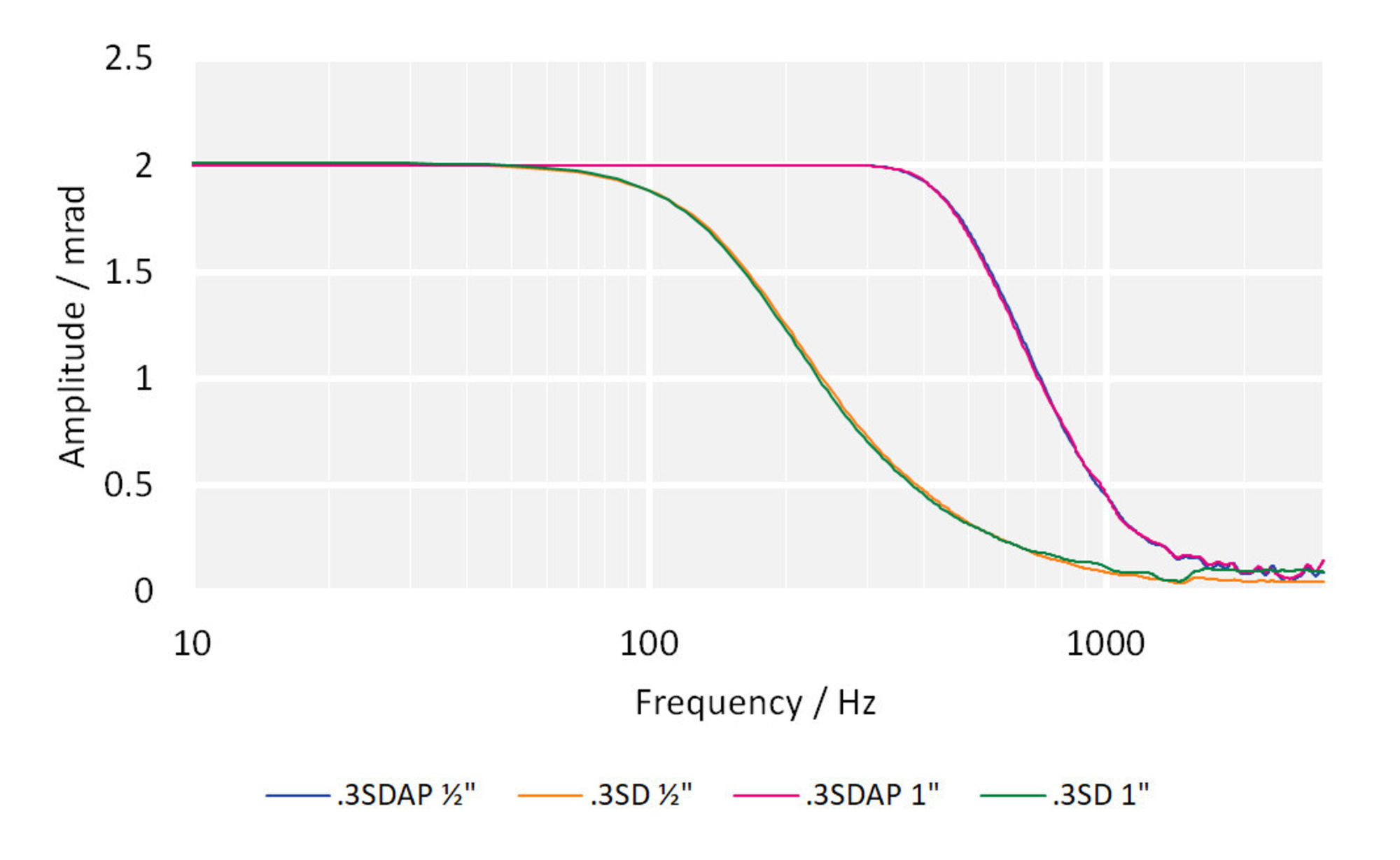

S-330.2SH: 異なるE-727コントローラーおよびミラーサイズにおけるシステム周波数特性。E-727コントローラーのバリエーションによる性能の違いが、システムの動的特性に大きく影響します。 E-727.3SD：5 mrad、50 Hzに最適化したチューニング。 E-727.3SDAP：5 mrad、420 Hzに最適化したチューニング。

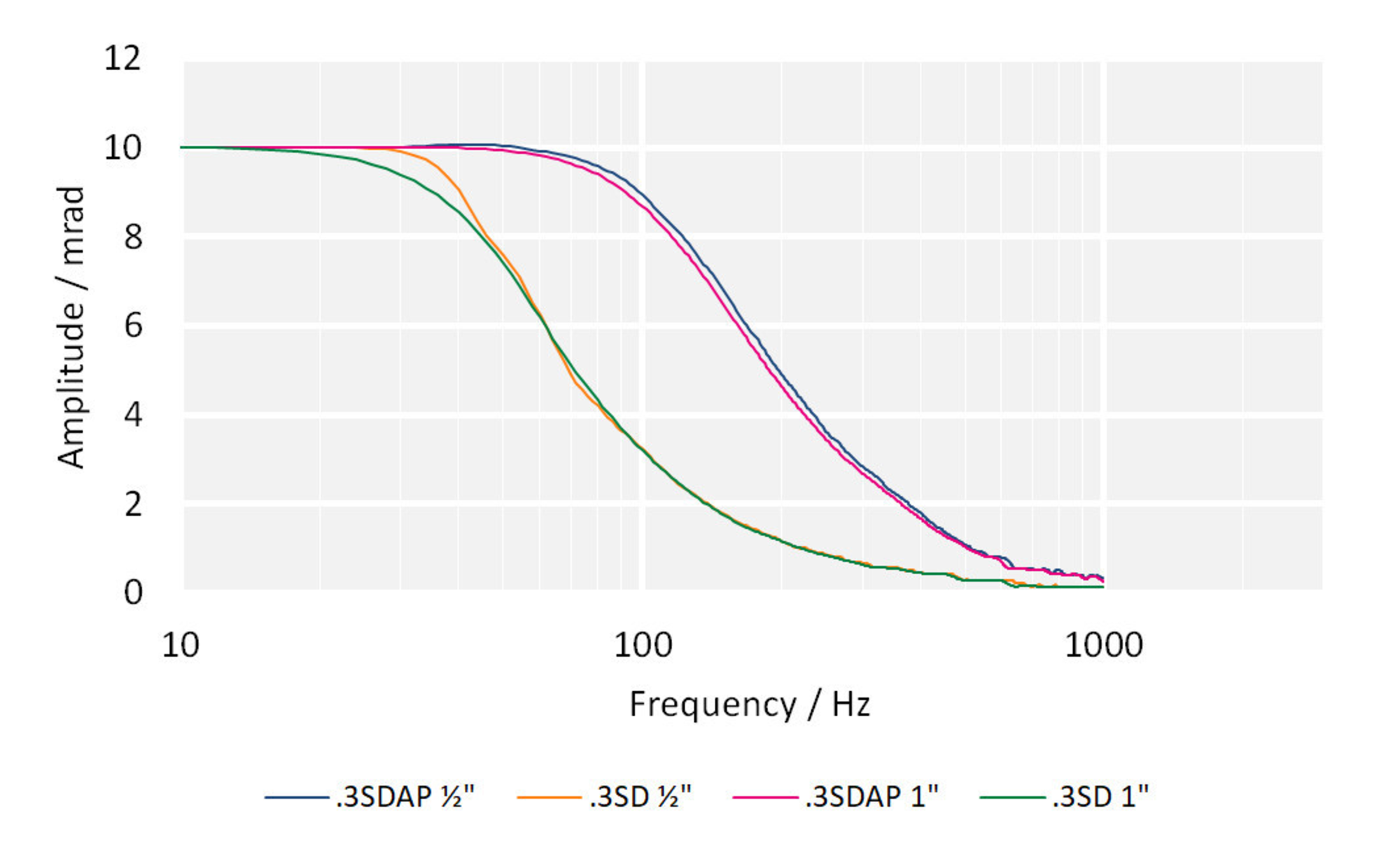

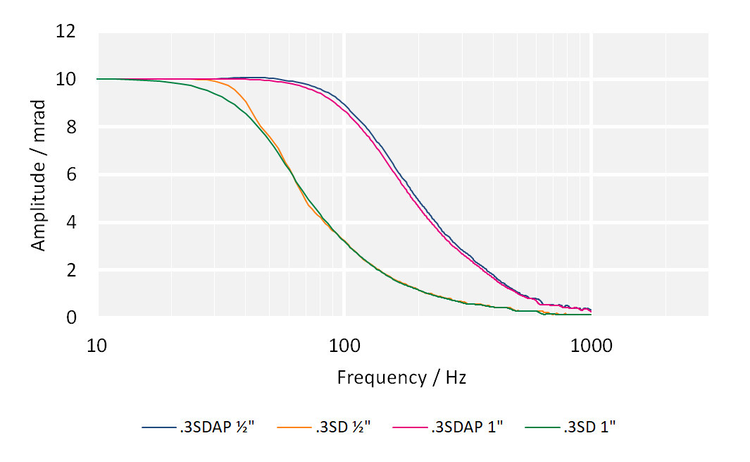

S-330.8SH: 異なるE-727コントローラーおよびミラーサイズにおけるシステム周波数特性。E-727コントローラーのバリエーションによる性能の違いが、システムの動的特性に大きく影響します。 E-727.3SD：10 mrad、10 Hzに最適化したチューニング。 E-727.3SDAP：10 mrad、40 Hzに最適化したチューニング。

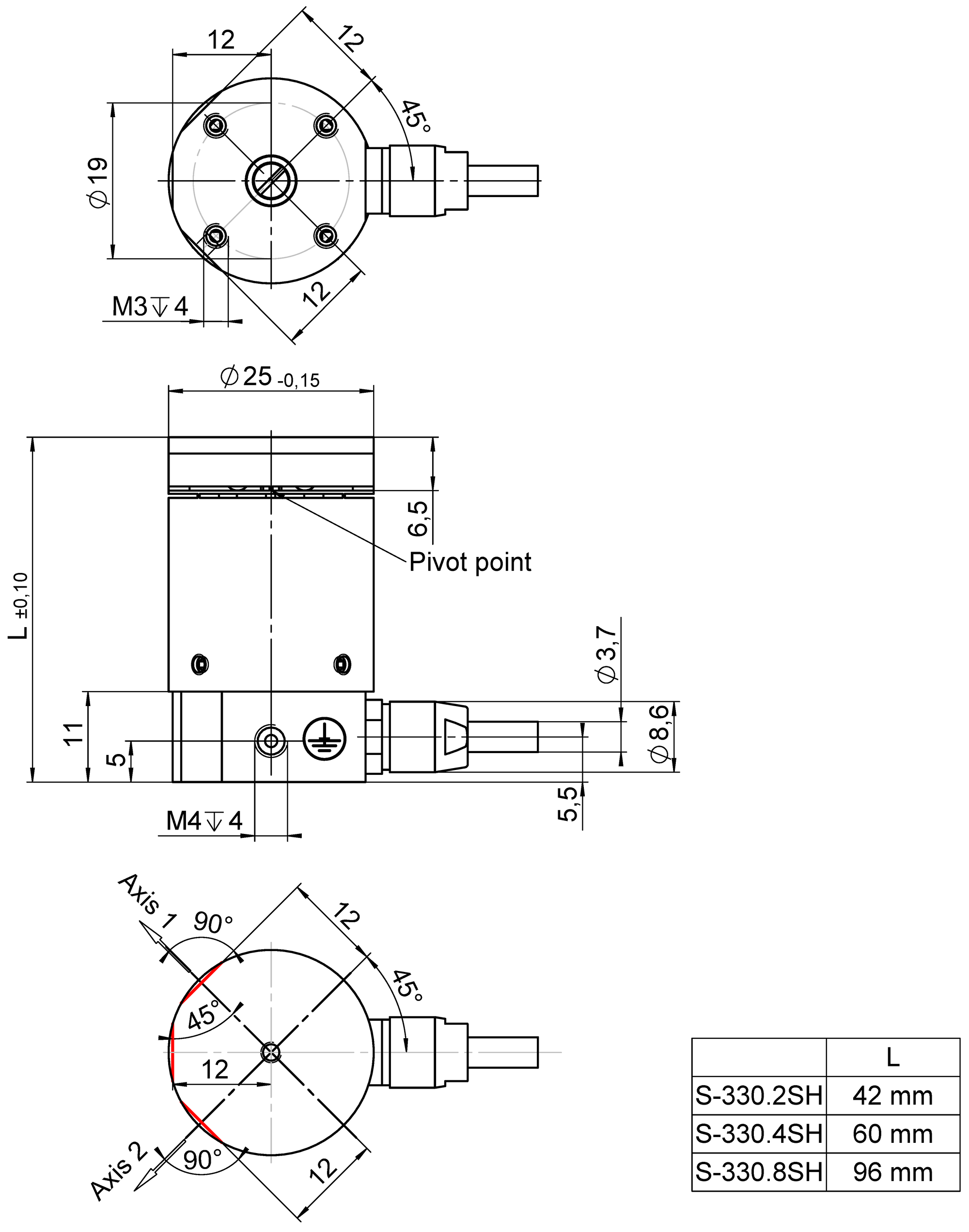

S-330.xSH、寸法単位はmm。

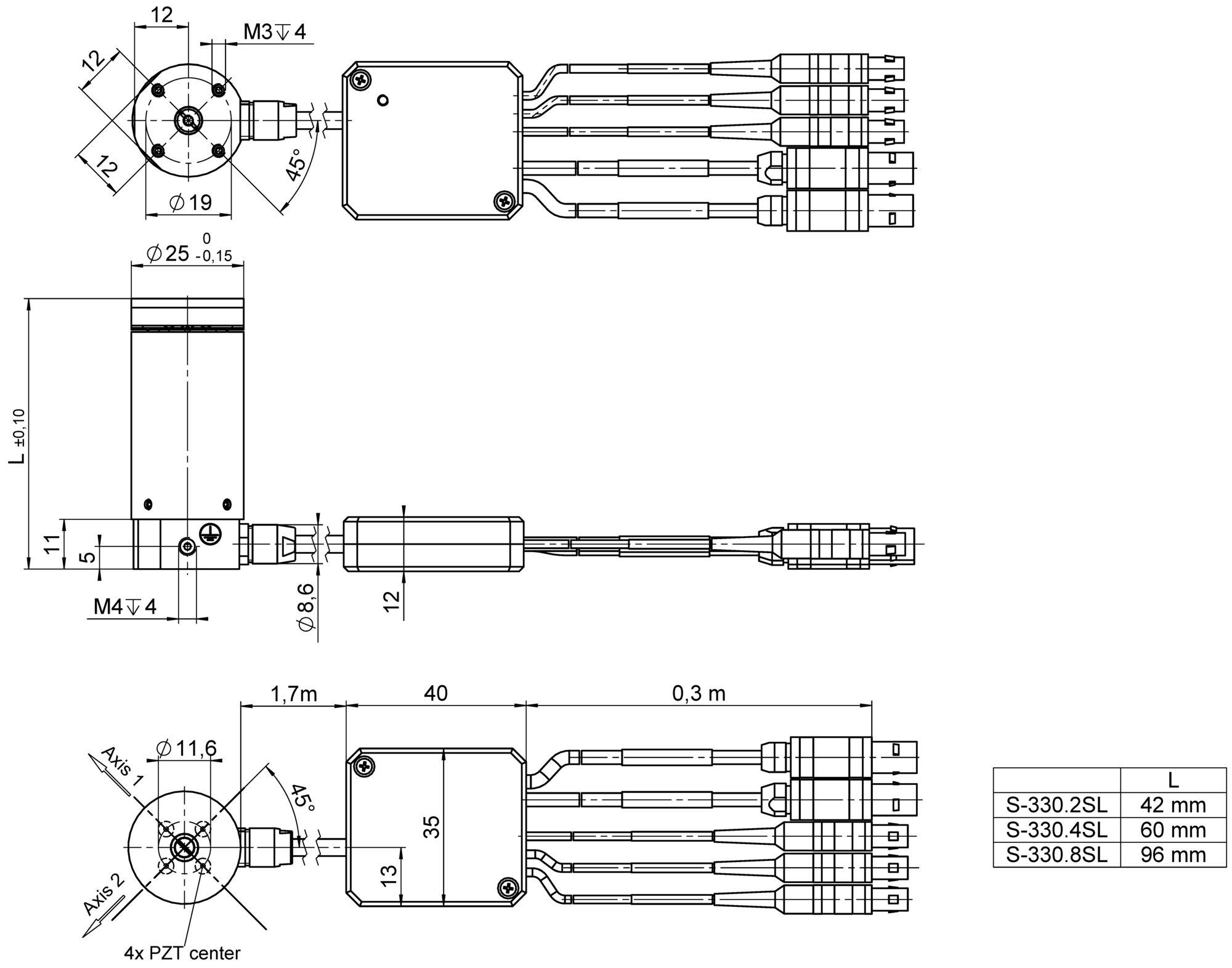

S-330.xSL（ケーブルスプリッターボックス付き）、寸法単位はmm

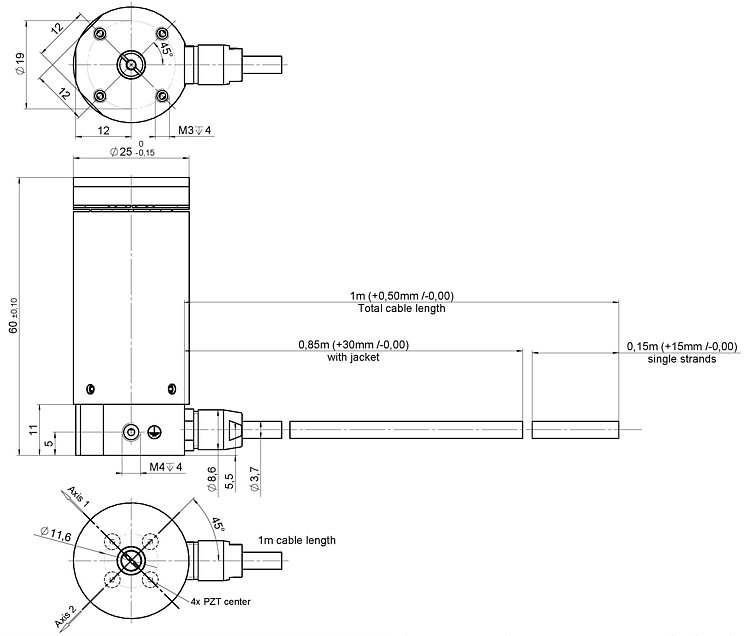

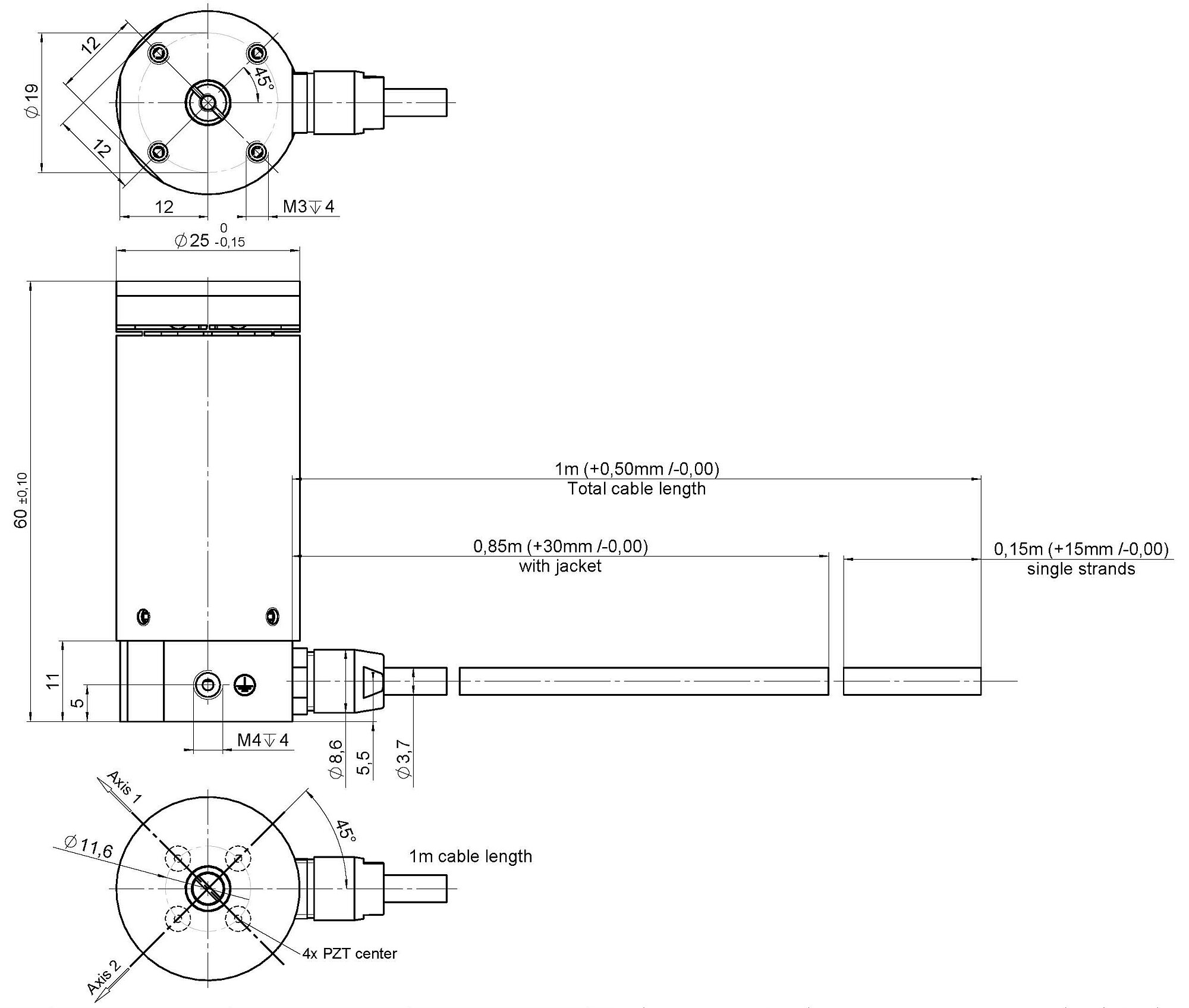

S-330.4SB, 寸法単位はmmです。
S-330 高速ピエゾチップ/チルトプラットフォーム
製品の解説
仕様
ダウンロード
見積 / 発注
ひずみゲージセンサーを備えた高ダイナミクスなチップ/チルトプラットフォームです。共通の回転中心を持つ2つの直交軸で、ミラーの高精度な位置決めおよびアライメントを実現します
応用分野
画像処理/安定化
光学トラッピング
レーザースキャニング/ビームステアリング
レーザーチューニング
光学フィルター/スイッチ
光学機器
ビーム安定化
PICMAピエゾアクチュエーターによる卓越した寿命
PICMAピエゾアクチュエーターは、オールセラミック絶縁を採用しています。 これにより湿度やリーク電流の増加に起因する故障から、アクチュエーターを保護。 従来のポリマー絶縁アクチュエーターに比べて、PICMAアクチュエーターは、最大10倍の寿命を実現。 1,000億回のサイクルでも故障ゼロの実績があります。
ゼロプレイのフレクシャーガイドによる高いガイド精度
フレクシャーガイドはメンテナンスフリーで、摩擦や摩耗がなく、潤滑不要です。 高剛性により大きな負荷容量を実現し、衝撃や振動に対して優れた耐性を備えています。 幅広い温度範囲で動作します。
パラレルキネマティックによる高ダイナミクス多軸動作
パラレルキネマティック多軸システムでは、すべてのアクチュエーターが共通のプラットフォーム上で動作します。 最小限の慣性質量と全軸共通の設計により、高速・高応答かつ高精度な動作を実現。
仕様
仕様
機械特性 | 単位 | 許容差 | S-330.2SH S-330.2SL | S-330.4SB / S-330.4SH / S-330.4SL | S-330.8SH S-330.8SL |
|---|---|---|---|---|---|
共振周波数（θX、θY、無負荷時） | kHz | ±20 % | 2.4 | 2 | 1 |
共振周波数（θX、θY、ガラスミラー（直径25 mm、厚さ8 mm）搭載時） | kHz | ±20 % | 1.6 | 1.5 | 1 |
慣性モーメント（θX、θY、無負荷時） | g·mm² | ±20 % | 1530 | 1530 | 1530 |
回転中心からプラットフォーム表面までの距離 | mm | ±0.1 mm | 6.5 | 6.5 | 6.5 |
全体質量 | g | ±5 % | 200 | 380 | 700 |
ガイド |
|
| フレクシャーガイド（レバー増幅機構付き） | フレクシャーガイド（レバー増幅機構付き） | フレクシャーガイド（レバー増幅機構付き） |
材質 |
|
| 筐体：スチール、プラットフォーム： インバー | 筐体：スチール、プラットフォーム： インバー | 筐体：スチール、プラットフォーム： インバー |
その他 | 単位 | 許容差 | S-330 |
|---|---|---|---|
動作温度範囲 | °C |
| -20～80 |
コネクタ |
|
| S-330.xSB：コネクターなし、絶縁接続ワイヤ S-330.xSH: D-sub 37（オス） S-330.xSL: LEMO FFS.00.250. CTCE24 |
センサーコネクター |
|
| S-330.xSL: LEMO FFA.0S.304. CLAC32 |
ケーブル長 | m | +50 / -0 mm | S-330.xSB: 1 S-330.xSH: 2 S-330.xSL: 2 |
推奨コントローラー/ドライバー |
|
| S-330.xSB: E-727 S-330.xSH: E-727 S-330.xSL: E-509.S3 + E-505.00 (2×) + E-505.00S + E-500.00 |
* S-330.xSBおよびS-330.xSHをデジタルコントローラーと組み合わせて使用した場合
** チップ/チルト角100％において（S-330.xSBおよびS-330.xSHをデジタルコントローラーと組み合わせて使用した場合）
PIのピエゾナノポジショニングシステムは摩擦なく動作するため、システム分解能を制限する要因はアンプや測定系に起因するノイズのみです。
モデルS-330.xSBの仕様は、E-727コントローラー（適切なアダプターを使用）と併用した場合にのみ適用されます。
ご要望に応じてセンサーなしのモデルもご利用いただけます。
PIでは、技術データを22 ±3 ℃におけるものと規定しています。 記載がない限り、値は無負荷条件のものです。 一部の特性は相互に依存しています。 「typ.」の表記は、特性の統計的な平均値を示すものであり、供給されるすべての製品に対して保証値を示すものではありません。 製品の最終検査では、すべての特性ではなく、選択された特性のみが分析されます。 一部の製品特性は、使用時間の増加に伴って劣化する可能性がある点にご注意ください。
