高荷重に耐えるスペース

重量数トンのポジショニングシステムの設置と性能確認

セットアップや計測のために、高荷重クレーンを使って荷重を安全に移動し、正確にアライメント

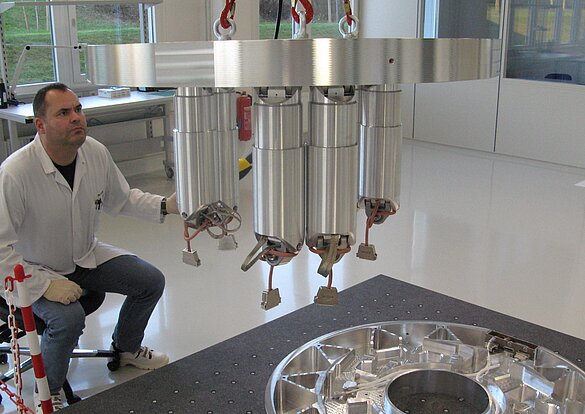

エアクッション付き花崗岩製スラブ上に正確にセットアップし、測定

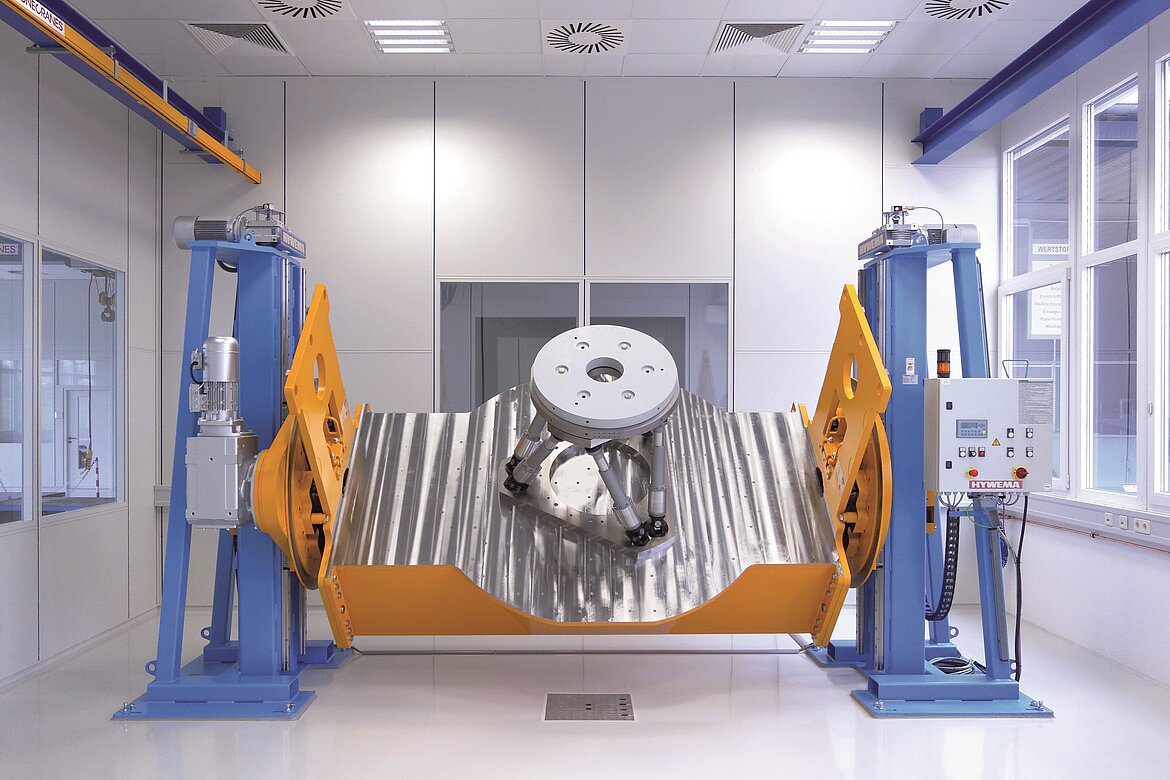

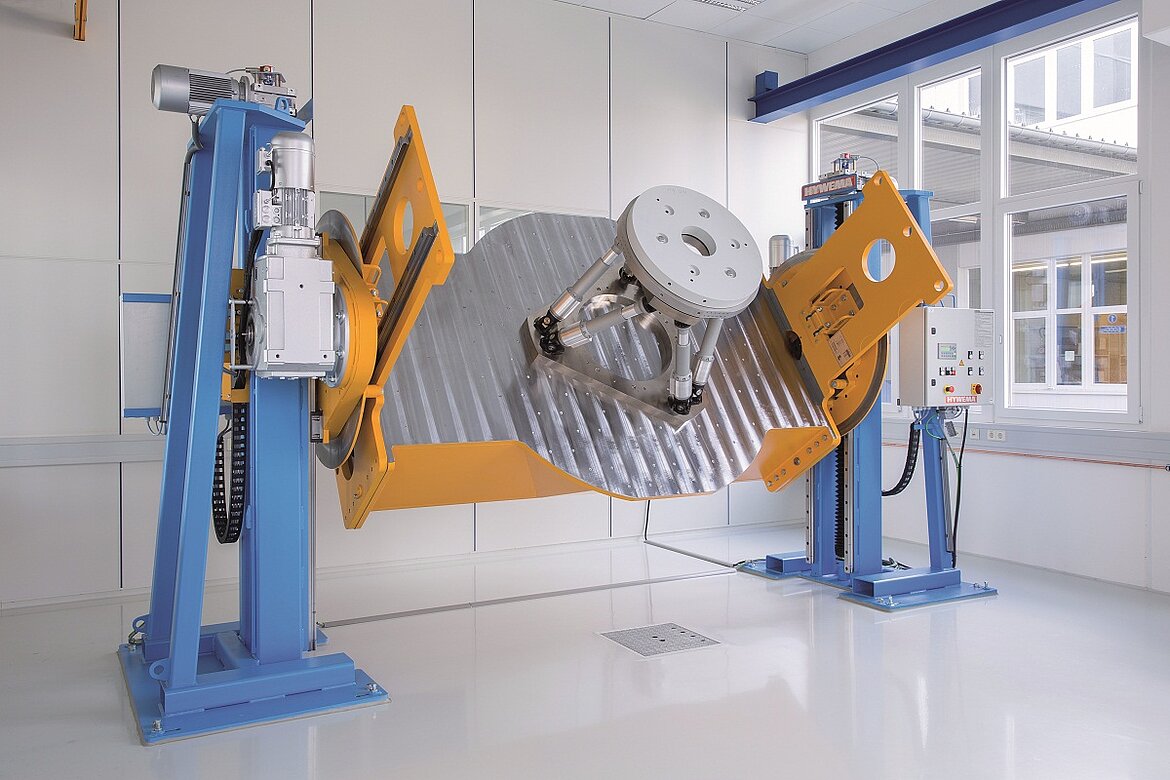

持ち上げ回転式装置で、模擬荷重を加えた製品の性能を確認。角度の変更も可能

2トンのヘキサポッドから10グラムのナノポジショナーに至るさまざまな製品が、PI社によるこれらのシステムの製造と性能確認を必要としています。このため、PI社はカールスルーエで、 質量5トン までの製品のセットアップと測定を行う耐高荷重施設を運営しています。この施設の作業エリアは、3台のガントリークレーンがカバーし、ポジショニングシステムのコンポーネントを持ち上げ、移送しています。

滑らかに研磨された、平滑度3.8 µmの 花崗岩製スラブ は、セットアップエリアとして使用されます。また、花崗岩製スラブは、エアクッションで外部振動から守られています。これにより、セットアップ中、ポジショニングシステムの軸を正確にアライメントできます。さらに、製品を測定するための測定平面には、表面精度5.2 µmの花崗岩製スラブが使われます。

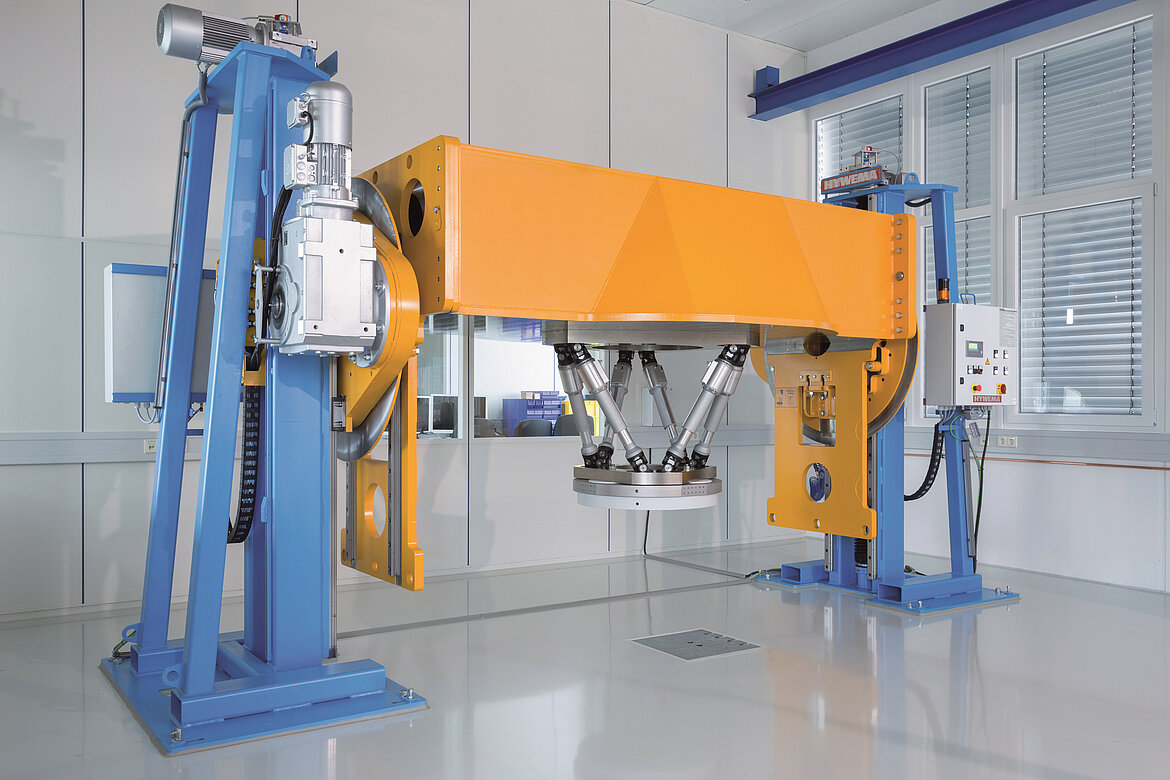

持ち上げ回転式装置は、 最大7トンの荷重 を360°、いつまでも回転させ続けることができます。このため、たとえば、お客様固有の設置環境で、高荷重ヘキサポッドの動作や仕様を確認することが可能です。測定対象の製品と測定装置の両方の取り付け完了後、PIは、実際の製品モーションだけが確実に測定されることを保証します。

重量物のための精密機器

PIでは、重量物の位置決めシステムの取り付けと性能確認が可能です。このための、特別な設備を備えた耐高荷重施設を有しています。動画でPIの技術をご覧ください。
