ピエゾセラミックプレートとブロック

ピエゾセラミックプレートとブロック

プレート

PI Plates Blocks 01

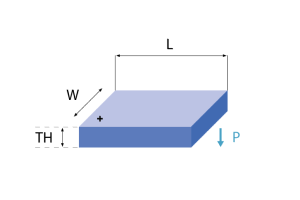

PI Blocks Drawing

L       長さ
W      幅
TH      厚さ
P       分極方向

プレート

長さ(L)
1～80 mm
幅(W)
1～60 mm
厚さ(TH)
0.1～30 mm

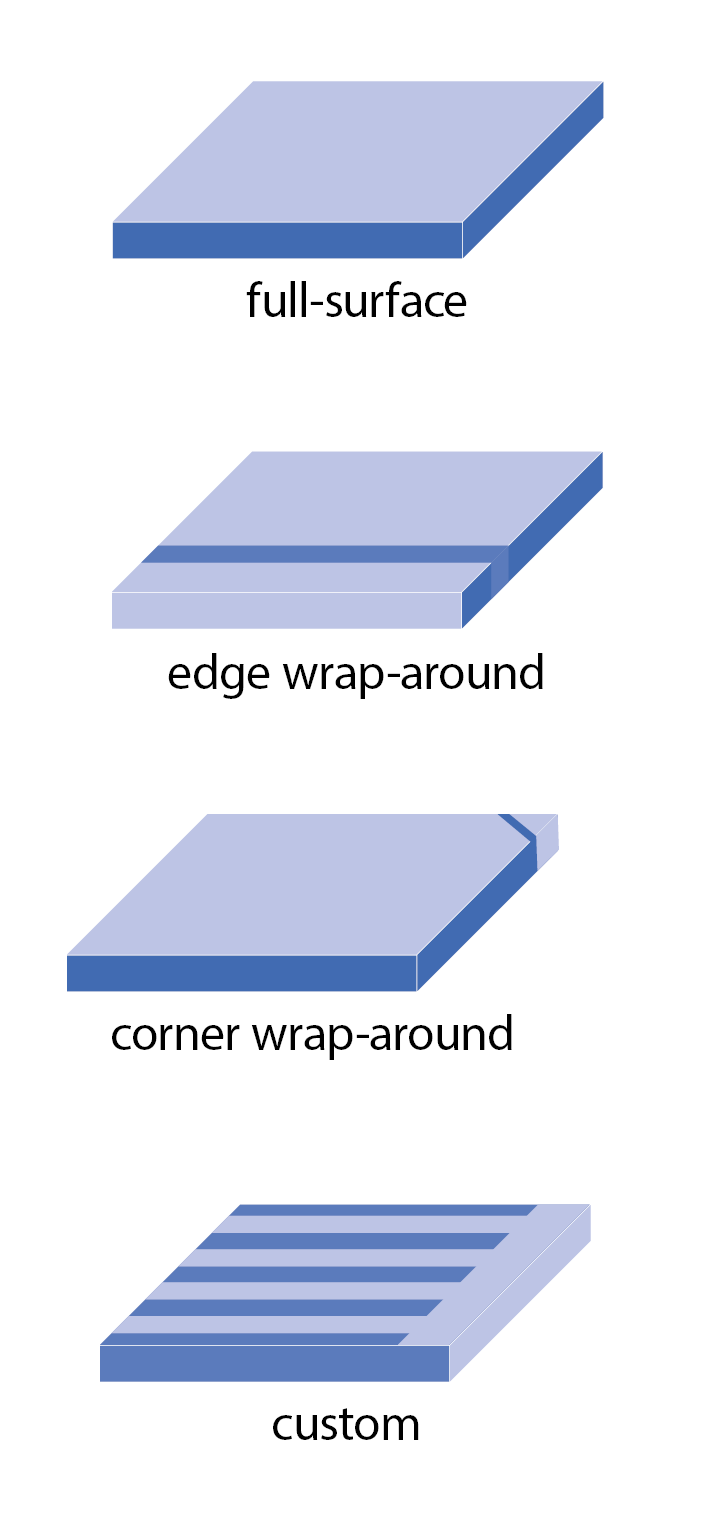

電極
厚膜（銀）、無電解ニッケル、薄膜（CuNi、Au）

剪断プレート

PI Plates 01

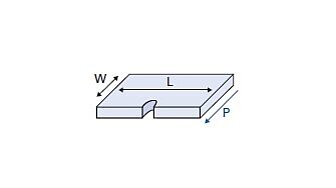

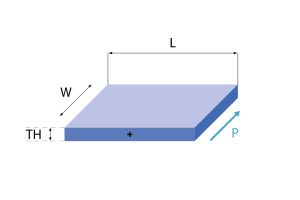

PI Shear Plates Drawing 01

L       長さ
W       幅
P        分極方向

長さ(L)
最大75 mm
幅(W)
最大25 mm
厚さ(TH)
0.2～10 mm

ダウンロード

データシート

Material Data

日付 / バージョン
2025-08
pdf - 1 MB
日付 / バージョン
2025-08
pdf - 650 KB
ダウンロード
ダウンロード
ドキュメント

User Manual A000T0047

Handling and Electrical Contacting of Piezo Components

日付 / バージョン
2019-02-12
pdf - 718 KB
日付 / バージョン
2019-02-12
pdf - 725 KB
