限られた設置スペースに対応する高速、高精度、高信頼性製品：1軸および2軸超音波ピエゾポジショニングシステム

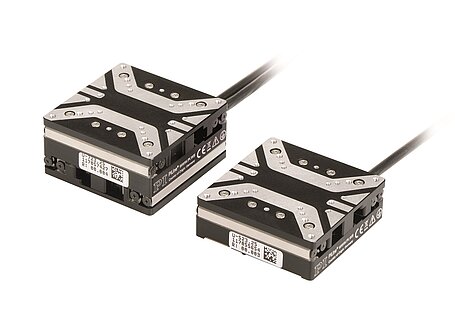

PI (Physik Instrumente)はこれらのタスク向けの既存のPILine®シリーズを拡張し、超音波ピエゾ駆動を搭載した以下の2つの新しいポジショニングステージを提供します。長さと幅はわずか42 mm、高さ14 mmの超コンパクトU-523リニアステージと、軸の追加に関わらず高さの伸びはわずか7 mmのU-723 XYステージです。これにより設置スペースを削減し、取り付けや調整時の技術者の手間を軽減すると同時に、XY方向のポジショニングの取得コストを削減できます。
軸のトラベルレンジはどちらも最大22 mmで、駆動力は2 Nです。荷重の高精度ポジショニングは、クローズドループ操作で最大5 Nまで可能で、速度は最大200 mm/s、最小インクリメンタルモーションは0.1 µmです。無接触光学リニアエンコーダーが、プラットフォームで位置を直接検出します。位置測定は、非直線性、機械的動作、弾性変形の影響を受けません。ローラーケージも動くため、ローラーケージの内蔵保持器ずれ防止機能が信頼性と寿命を向上させます。
超音波ピエゾモータの機能原則は、電源オフ時に駆動のセルフロッキングも確保することです。これにより、電力を消費せず発熱もしないまま、力学的に安定した位置に留まり続けます。こうした特性は、デューティサイクルが小さく、バッテリー駆動や熱に弱い用途にとって利点となります。
新しいPILineポジショニングステージの制御には、C-867シリーズのモーションコントローラが使用されています。
詳しくは、次を参照してください。
PI社概要
PI (Physik Instrumente)社は製品が高品質なことで知られており、長年にわたって世界的な高精度ポジショニング技術の市場において中心的な役割を担っています。40年にわたり、ピエゾドライブやモータードライブを使用した標準製品やOEM製品の開発、製造を行っています。多軸高精度駆動システム向けに世界的にトップレベルのモジュール式モーションコントローラーの開発、製造を行っているACS Motion Control社の主要株主となることで、当社は非常に高い精度やダイナミクスが求められる業界用途に対応した完全なシステムの実現に向けて大きな一歩を踏み出しました。PIグループはドイツ国内の4か所に加えて、世界各地で販売サービスを手がける15の子会社で構成されています。
