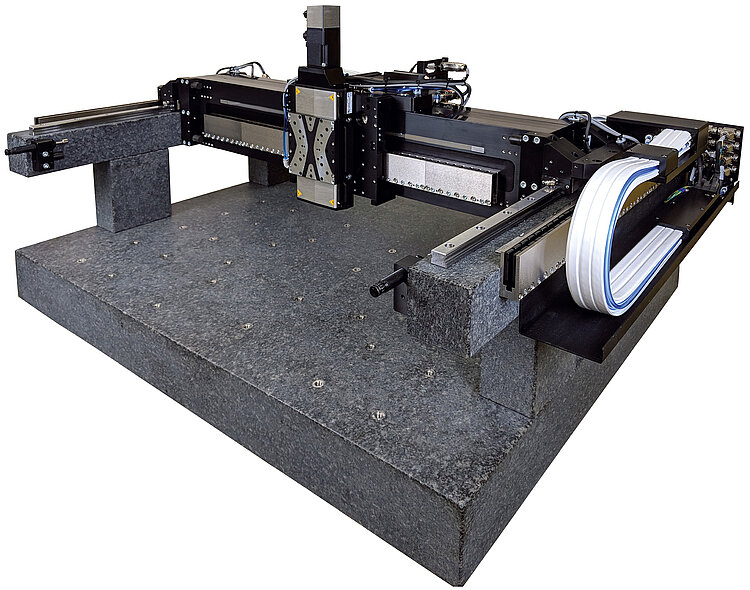

A-341 PIglide HGS Hybrid Gantry System

エアベアリングと循環ボールベアリングガイドを使用したハイブリッドガイド設計により、薄型ながら高い精度を実現。

A-341 PIglide HGS Hybrid Gantry System
製品の解説 仕様 ダウンロード 見積 / 発注
  • ハイブリッド設計:ガントリー軸に循環ボールベアリングガイド、ブリッジ軸にエアベアリングを採用
  • アブソリュートエンコーダ
  • 高性能コアレスリニアモーター
  • 多様なトラベルレンジ。オプション選択やカスタマイズが可能
  • 柔軟性に優れたモジュール式プラットフォーム

概要

A-341 PIglide HGSハイブリッドガントリーは、オーバーヘッドモーションと長いトラベルレンジが求められる用途向けに開発されました。

このA-341ガントリーの特徴は、唯一無二のハイブリッドガイド設計にあります。ブリッジ軸には、エアベアリングを内蔵した摩擦のないガイドを搭載し、厳密な速度制御と優れた再現性、真直度を実現しています。このエアベアリング内蔵ガイドにより、作業領域での粒子の放出を大幅に抑えます。ガントリー軸は両側に循環ボールベアリングガイドを搭載し、限られた設置スペースでも高い堅牢性と精度を発揮します。

このように異なるガイドテクノロジーを組み合わせているため、A-341ハイブリッドガントリーは、ステップアンドスキャンの原則をベースにしながら設計のコンパクトさも求められる用途に最も適しています。

A-341は、動的性能や誤差補償を改善する高度な制御アルゴリズムを備えた業界トップレベルのACSコントールおよびドライブと組み合わされており、幅広いソフトウェア開発ツールを搭載しています。

アブソリュートエンコーダ

アブソリュートエンコーダは、位置を即座に特定できるように明確な位置情報を提供するものです。このためスイッチを入れた際に基準位置を設定する必要がないため、操作中の効率と安全性が向上します。

PIMag磁気駆動ドライブ

3相の磁気ダイレクトドライブはドライブトレイン内で機械部品を使用しないため、駆動力を直接摩擦プラットフォームの動プラットフォームに伝達します。ドライブは高速度と加速度に到達します。 アイアンレスモーターは、永久磁石との望ましくない相互作用がないため、精度に対する要求が最も高い位置決め作業に特に適しています。これにより、最低速度でもスムーズな走行が可能になり、同時に高速度での振動がなくなります。制御動作の非線形性が回避され、どの位置でも簡単に制御できます。ドライブフォースは自由に設定できます。

オプション選択やカスタマイズが可能

  • 花崗岩製またはアルミニウム製のベース
  • 作業高さは調節可能
  • 振動緩和システム
  • 制動チェーンを追加可能
  • リニアモーターの性能
  • リニアモーターを液体冷却

応用分野

スキャニング, デジタル印刷, エレクトロニクスのセットアップと点検, AOI (Automatic Optical Inspection:自動光学検査), オートメーション.

仕様

データシート

Datasheet A-341

日付 / バージョン
2019-04-17
日付 / バージョン
2019-04-17
日付 / バージョン
2019-05-22
ドキュメントの言語

ダウンロード

データシート

データシート

Datasheet A-341

日付 / バージョン
2019-04-17
日付 / バージョン
2019-04-17
日付 / バージョン
2019-05-22
ドキュメントの言語

3D モデル

3D モデル

A-341 3-D model

見積 / 発注

必要な数量、価格、およびリードタイムに関する無料の見積を依頼するか、必要な編集について説明します。オンラインで提供されるすべての製品は直接発注できます。

A-341HGSシステム構成

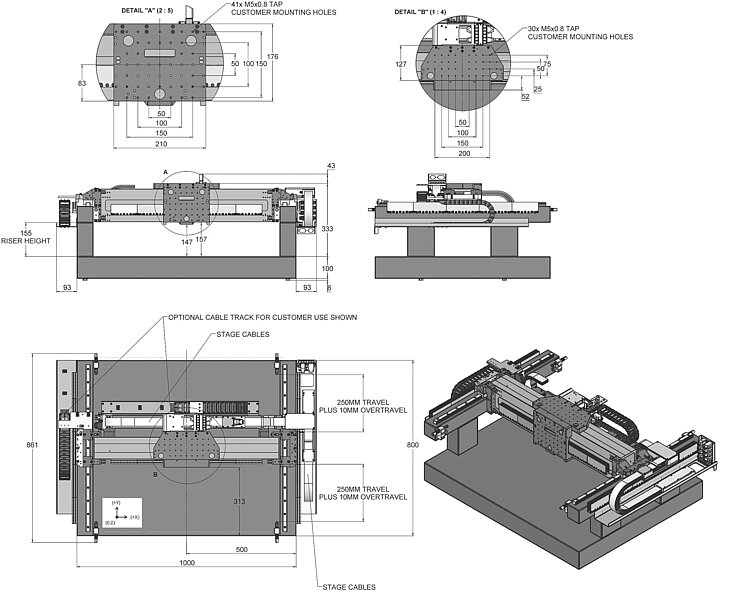

ハイブリッドXYガントリーシステム、エアベアリング(ガントリー軸)および再循環ボールベアリングガイド(ブリッジ軸)、3相リニアモーター、アブソリュートリニアエンコーダー、500 mm×1000 mmまでの移動範囲(仕様についてはお問合せください)
A-341 工場オプション:モーターの冷却
デューティサイクルと加速度の大きい用途向けに液体冷却式リニアモーターを搭載可能です。また、ブリッジ軸のリニアモーター用に別の液体冷却装置を搭載することもできます。外部放熱器が必須となります。
A-341 工場オプション:ベース素材
ベースプレートとガントリー軸のベース構造の材質は、花崗岩とアルミニウムから選択可能です。ホールパターンのカスタマイズも可能です。
