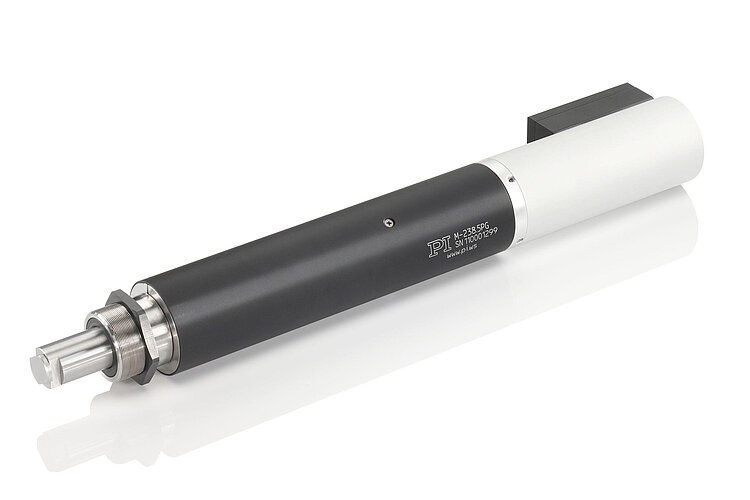

M-238 High-Load Linear Actuator
DCあるいはステッパーモータによるダイナミックな高分解能、高精度駆動
- Optional: Linear encoder for direct position measuring
- 高耐荷重400Nまで
- 移動範囲50 mm
- 分解能0.1 μm
- 最大速度 30mm/s
基準レベルのリニアドライブ
高分解能、高耐荷重のリニアアクチュエータです。ハイダイナミクスクローズドループDCモーターで高速を実現します。
高品質なコンポーネント
再循環ボールねじは高速と長寿命を提供. 低摩擦出力シャフトベアリングで100Nまでの横力を処理可能. 等速モーションに対応した非回転式のチップにより、接触点のウォブル、トルク、擦り切れを防止しています。. 力の緩和用に平坦チップおよび球体チップも備えています。. メカニクスは非接触式リミットスイッチで保護されています。. 方位センシングリファレンススイッチによりオートメーション用途にも対応します。
インクリメンタルエンコーダーによる高精度の位置測定
非接触光学エンコーダーは、最高精度でプラットフォームの位置を直接測定します。非直線性、機械的動作、弾性変形は、位置測定に影響を与えません。
応用分野
精密アライメント、ガイドシステム用の外部駆動要素。

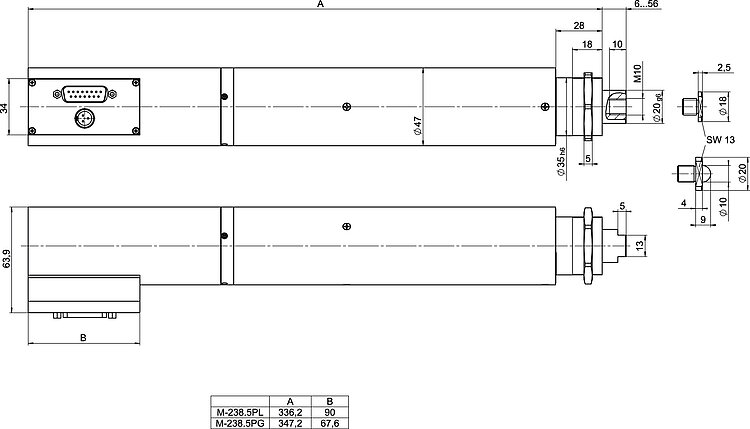

仕様
仕様
M-238.5PG | M-238.5PL | 単位 | 誤差 | |
---|---|---|---|---|
モーター軸にロータリーエンコーダを搭載 | リニアエンコーダで最高精度 | |||
動作および位置決め | ||||
移動範囲 | 50 | 50 | mm | |
内蔵センサー | ロータリーエンコーダ | リニアエンコーダー | ||
センサー分解能 | 4000 cts/rev | 0.1 µm | ||
設計分解能 | 0.13 | 0.1 | µm | 標準 |
最小インクリメンタルモーション | 0.5 | 0.3 | µm | 標準 |
バックラッシュ | 3 | 1 | µm | 標準 |

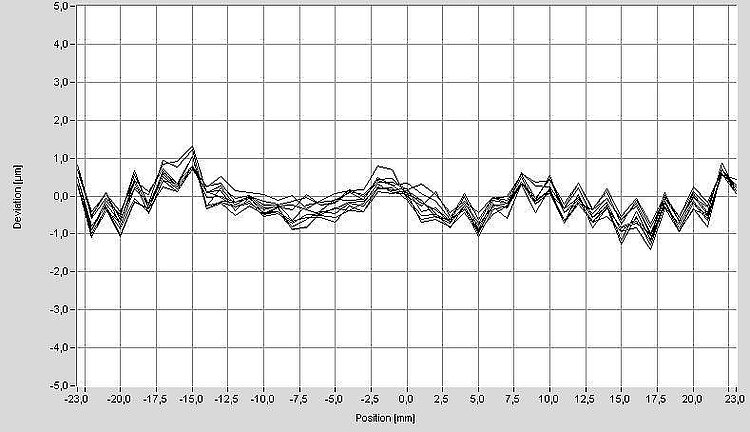

一方向繰り返し性 | ±1 | ±0.3 | µm | 標準 |

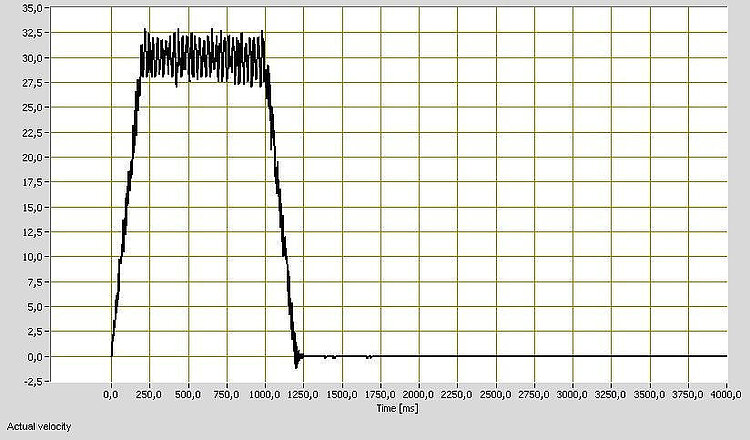

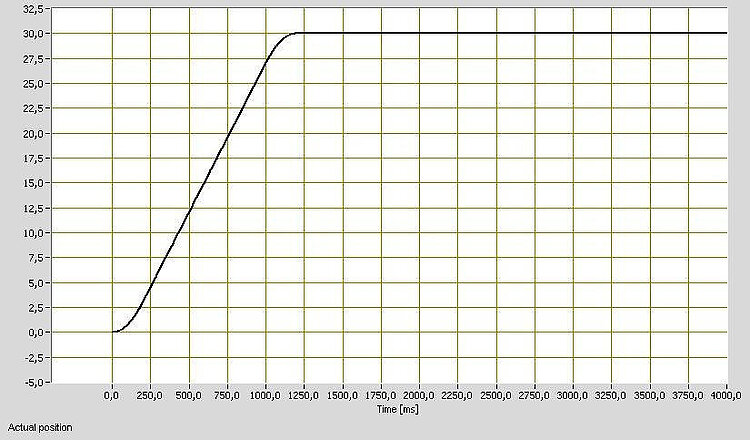

速度 | 30 | 30 | mm/s | 最大 |
基準点スイッチ繰り返し性 | 1 | 1 | µm | 標準 |
機械特性 | ||||
スピンドルピッチ | 2 | 2 | mm | |
ギヤ比率 | 3.71:1 | 3.71:1 | ||
圧縮/引張力 | 400 | 400 | N | 最大 |
許容されるラテラルフォース | 100 | 100 | N | 最大 |
駆動特性 | ||||
モータータイプ | DCモーター、ActiveDrive | DCモーター、ActiveDrive | ||
モータ電圧 | 24 Ⅴ | 24 Ⅴ | V | |
モーター電力 | 80 | 80 | W | 公称 |
その他 | ||||
動作温度範囲 | -10~50 | -10~50 | °C | |
材料 | アルマイト加工 クロームメッキ スチール | アルマイト加工 クロームメッキ スチール | ||
質量 | 2.4 | 2.4 | kg | ±5 % |
ケーブル長さ | 3 | 3 | m | ±10mm |
コネクタ | Sub-D 15 | Sub-D 15 | ||
推奨コントローラー/ドライバー | C-863 C-884 | C-863 C-884 |
