L-505 Compact Linear Stage

DCモーターまたはステッパーモーター内蔵

L-505 Compact Linear Stage
製品の解説 仕様 ダウンロード 見積 / 発注
  • トラベルレンジ13 mmまたは26 mm
  • ギヤヘッド内蔵/非内蔵のステッパーモーターまたはDCサーボモーター
  • 最大速度 15 mm/s
  • 耐荷重30 N
  • 基準点スイッチとリミットスイッチを内蔵

製品概要

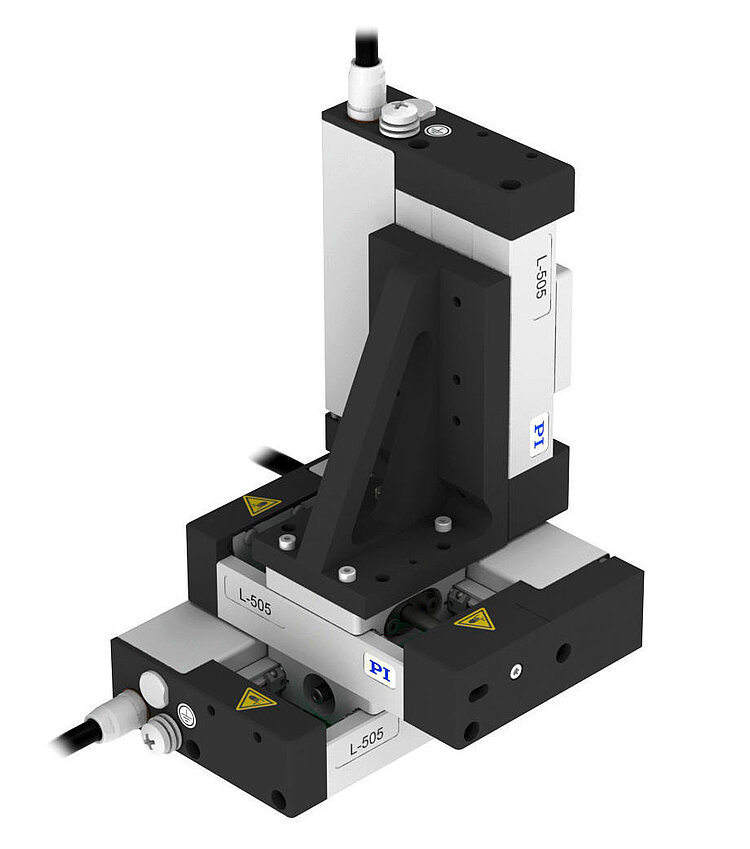

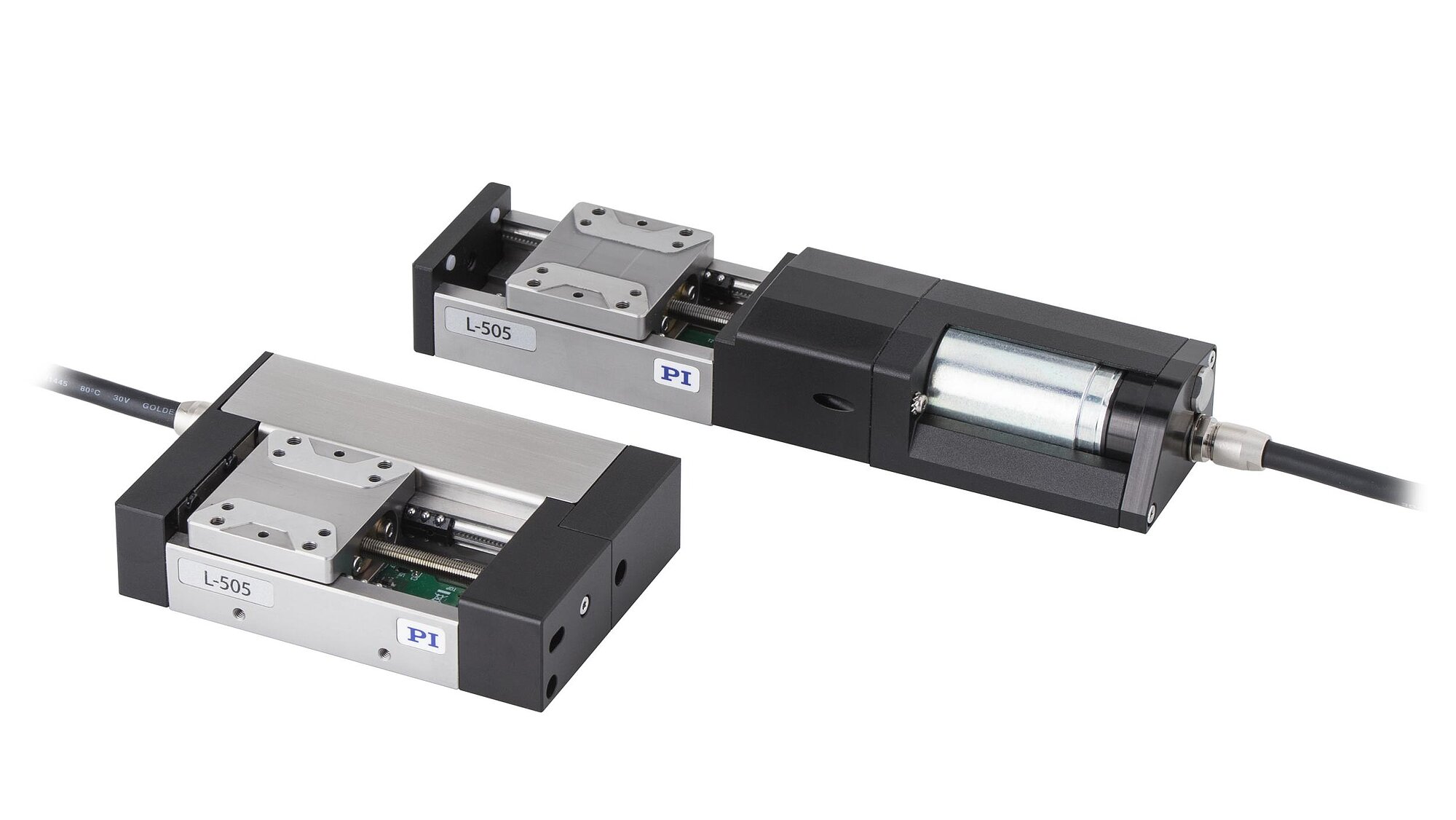

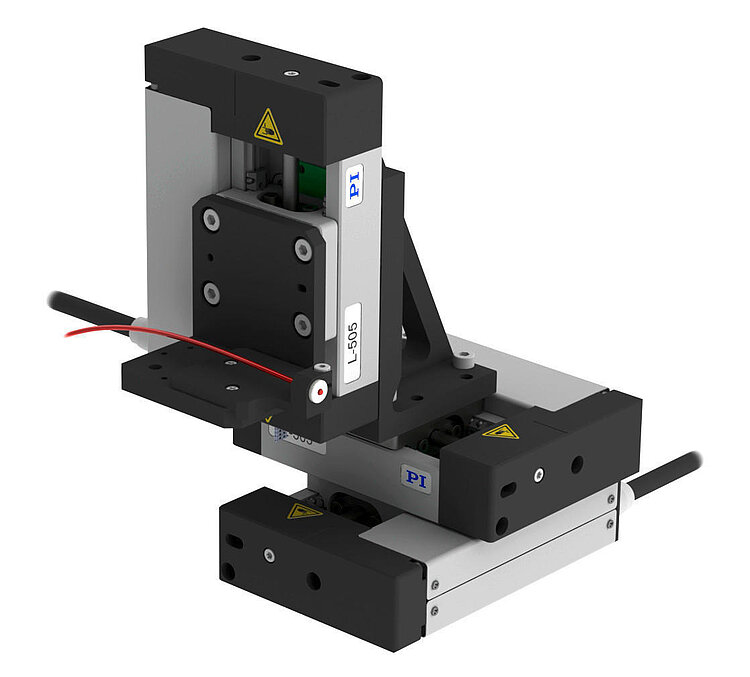

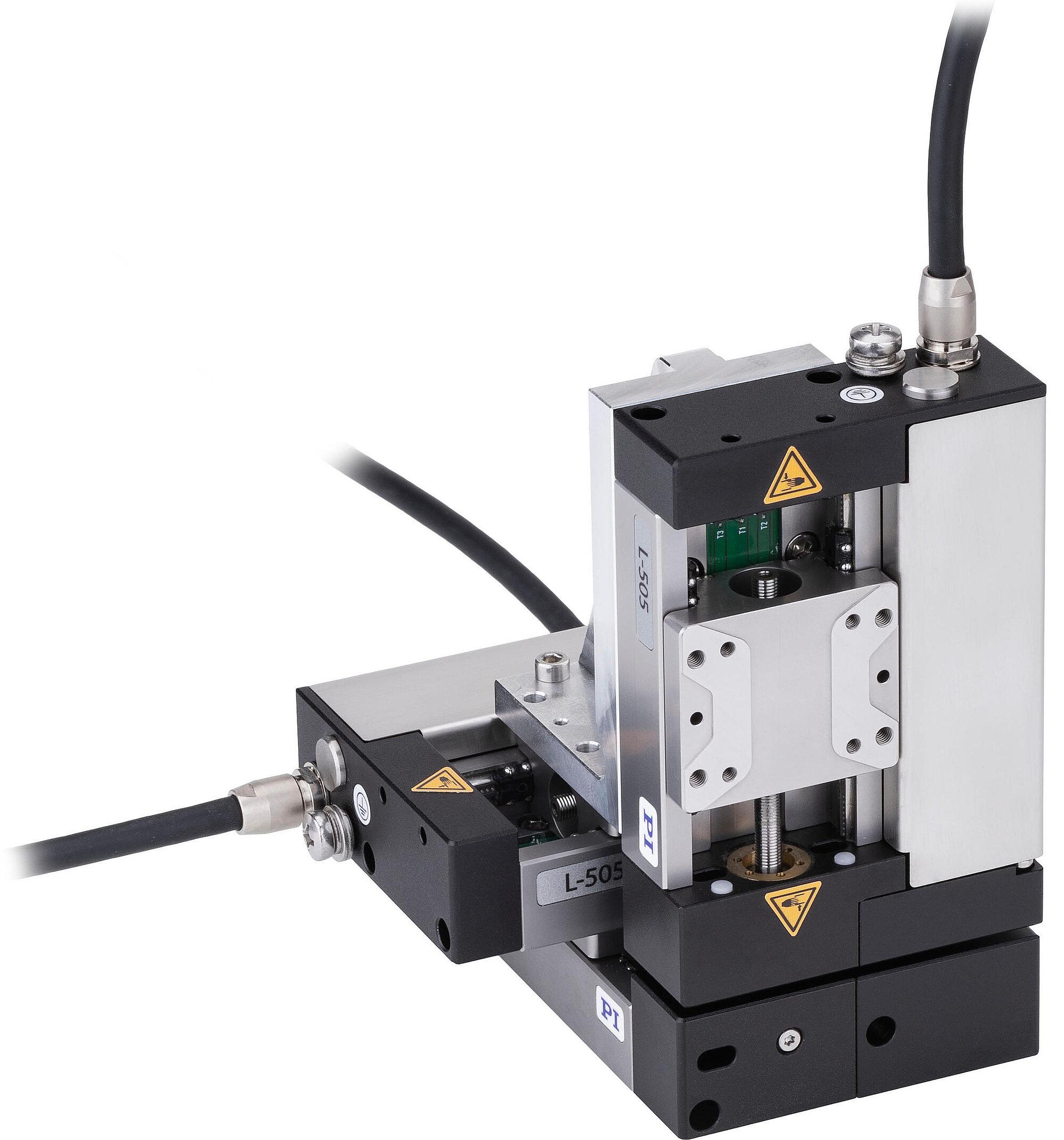

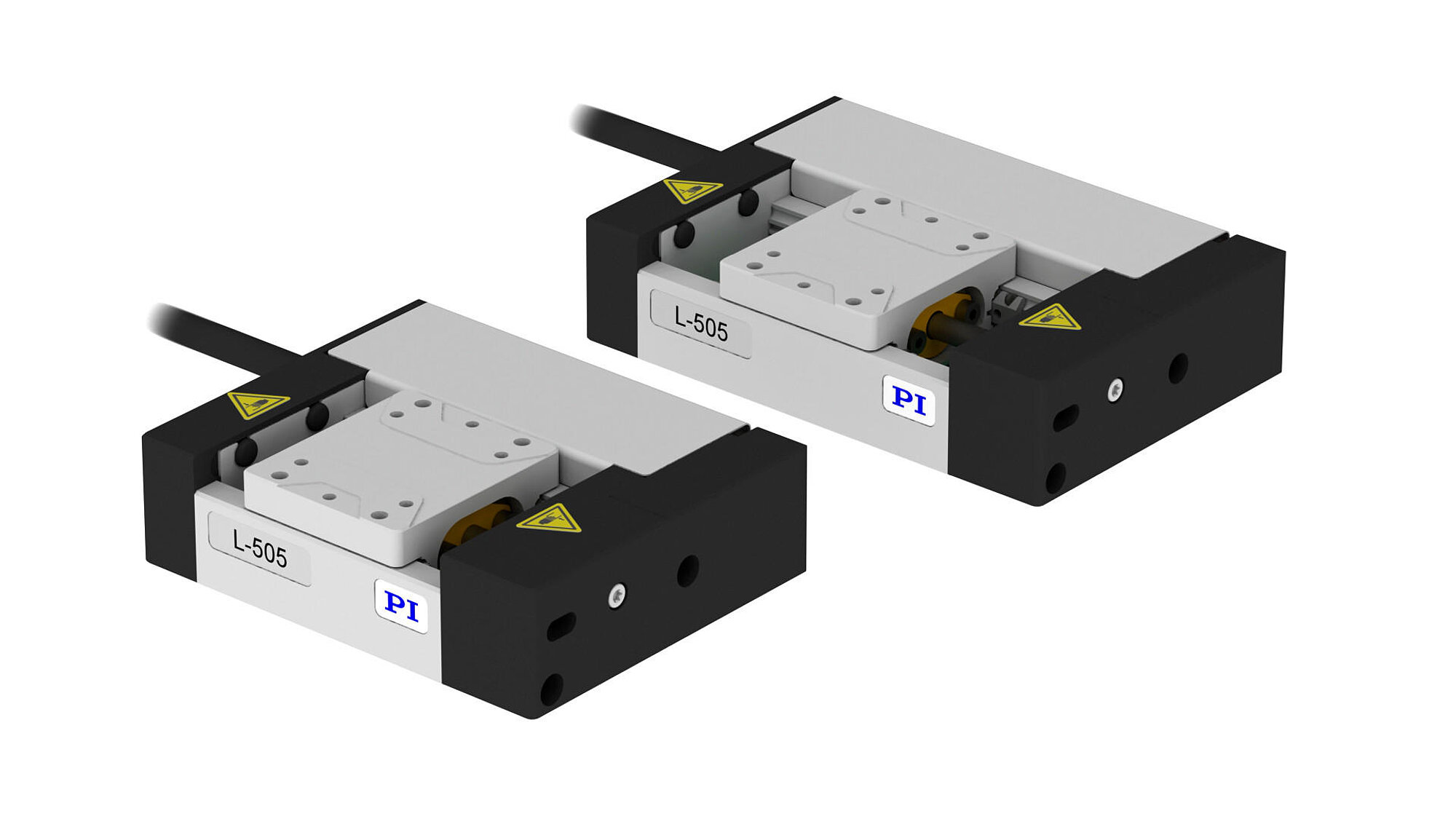

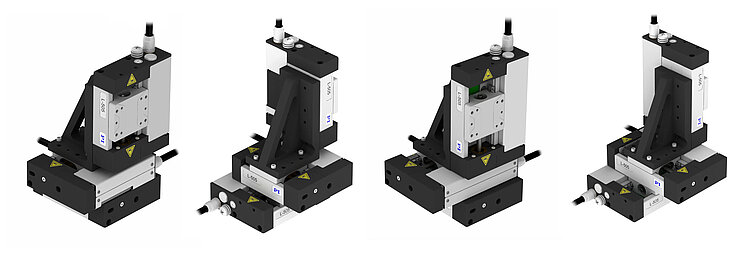

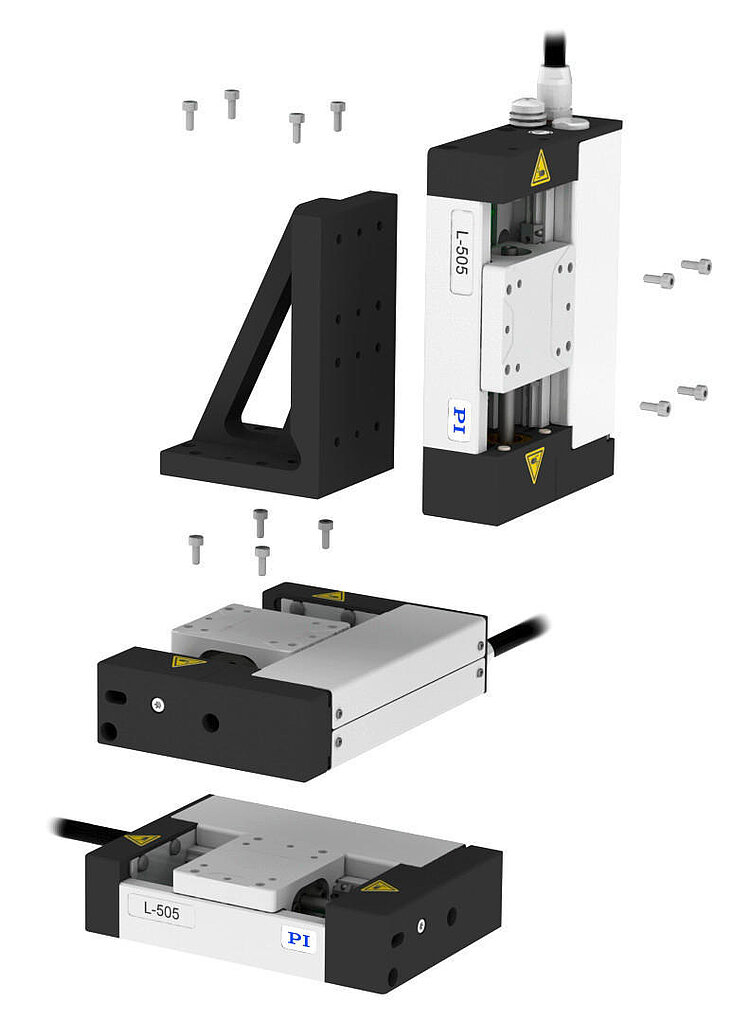

低バックラッシュのリードネジとボールガイド内蔵のコンパクトなリニアステージ。直接取り付け可能なXYコンビネーションを備えています。基準点スイッチとリミットスイッチが内蔵されており、ホール効果を実現します。

このリニアステージは以下の2種類の設計で提供されています。

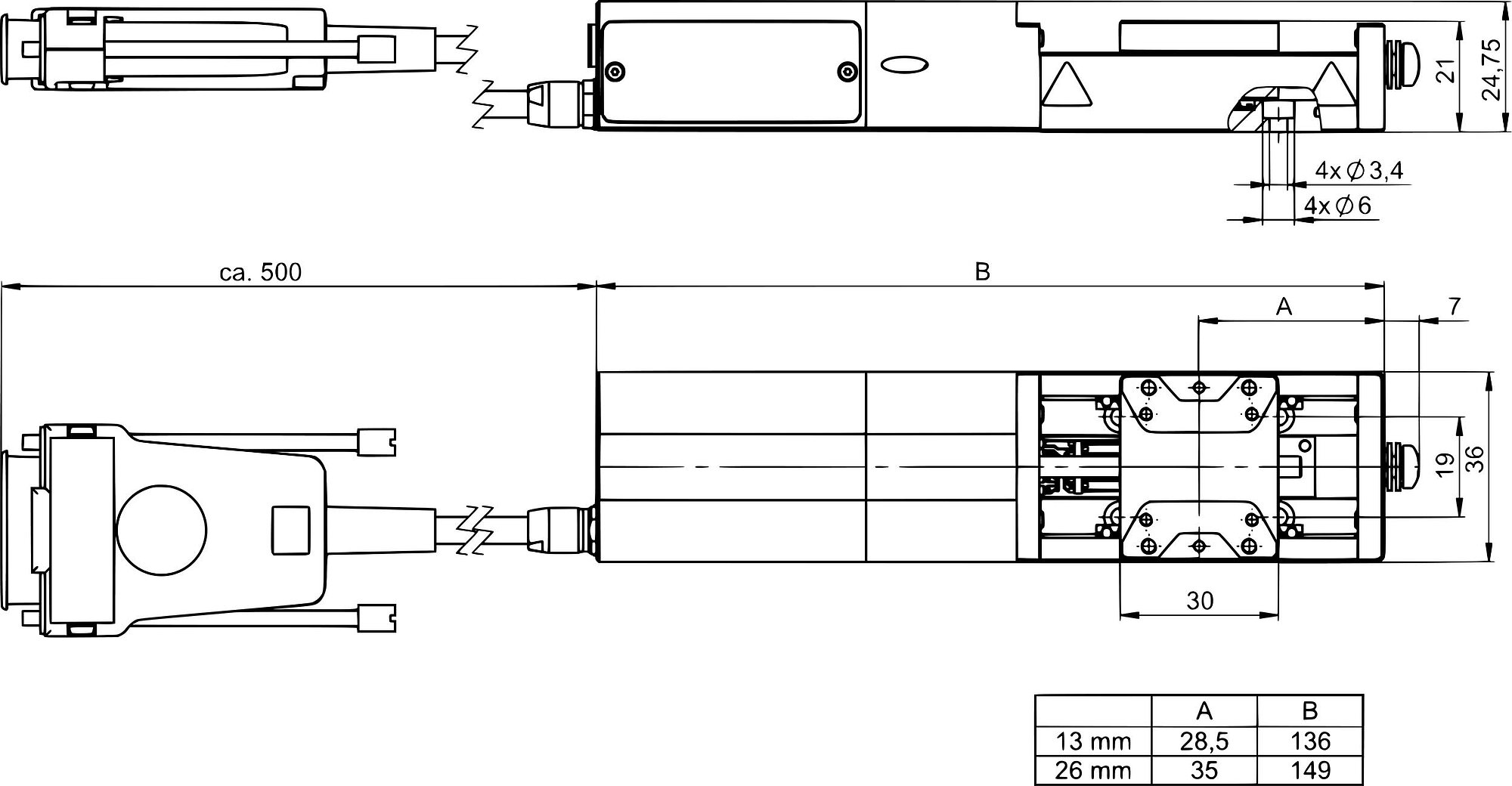

  • 直接固定駆動の細くて長いタイプ(フランジモーター)

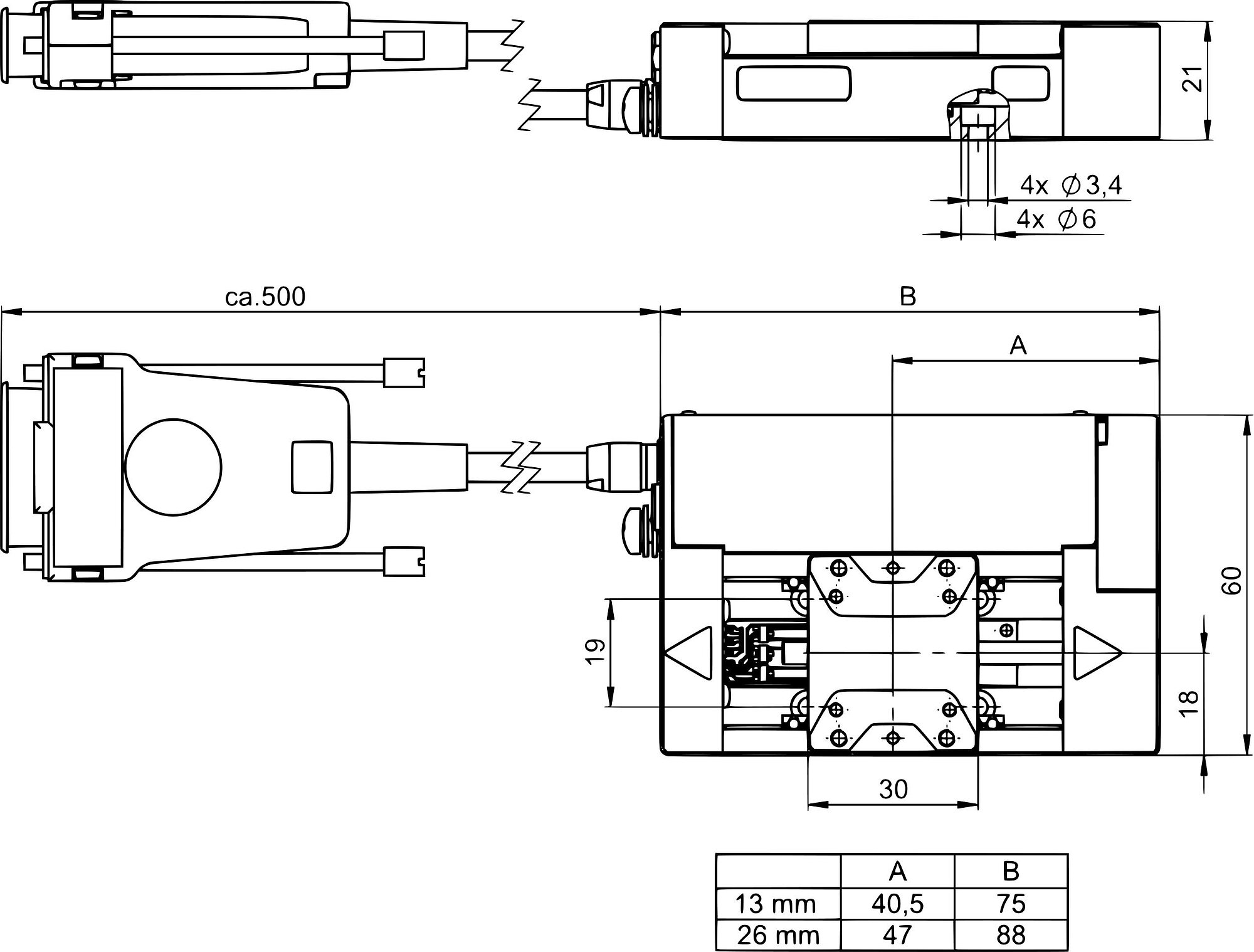

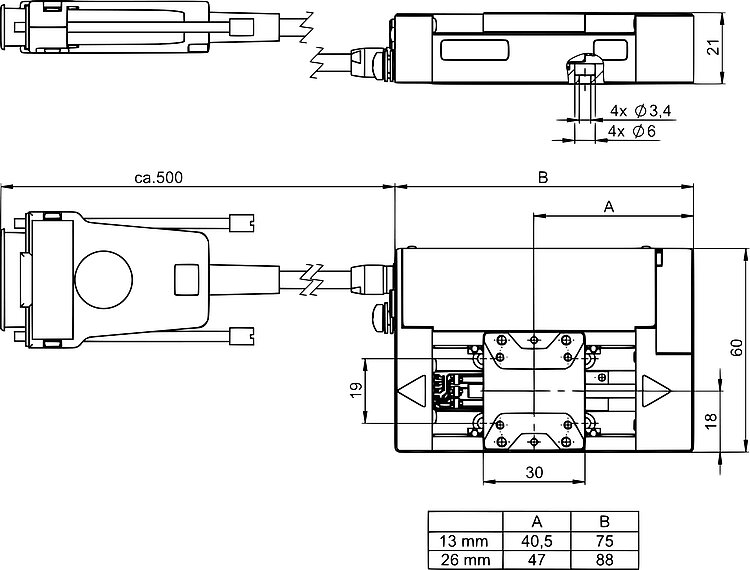

  • ベルト駆動の太くてコンパクトなタイプ(折り重なった動力伝達系) これらのタイプは品目番号の最後に「F」が付きます。

駆動タイプ

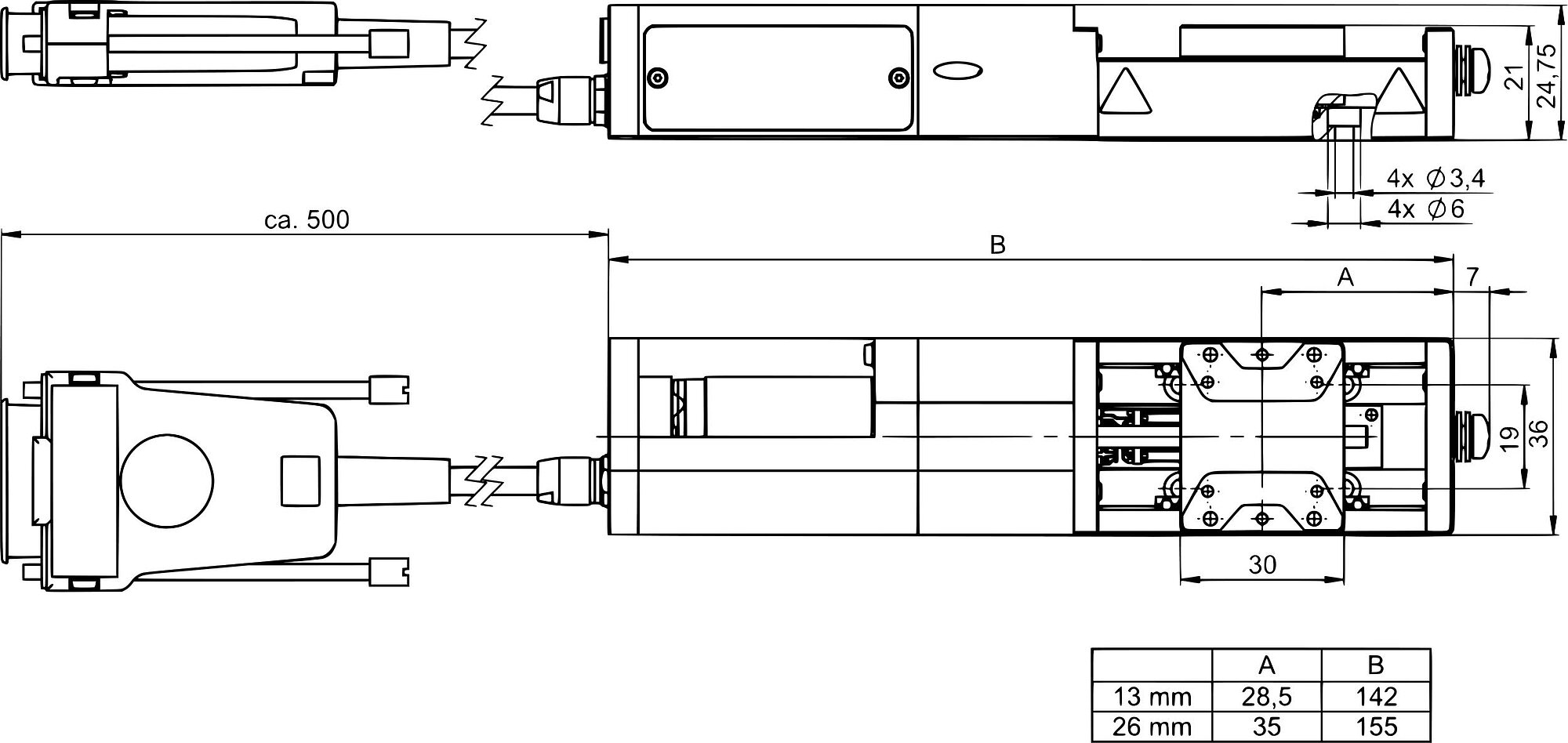

  • ギヤヘッド内蔵/非内蔵のDCモーター
  • ギヤヘッド内蔵/非内蔵のステッパーモーター

DCモーター内蔵タイプにはインクリメンタルリニアエンコーダーが搭載されています。ステッパーモータータイプの場合、これはオプションです。ギヤヘッドなしのDCモーター付き折り畳み式はボールねじを装備

インクリメンタルエンコーダーによる高精度の位置測定

非接触光学エンコーダーは、最高精度でプラットフォームの位置を直接測定します。非直線性、機械的動作、弾性変形は、位置測定に影響を与えません。

応用分野

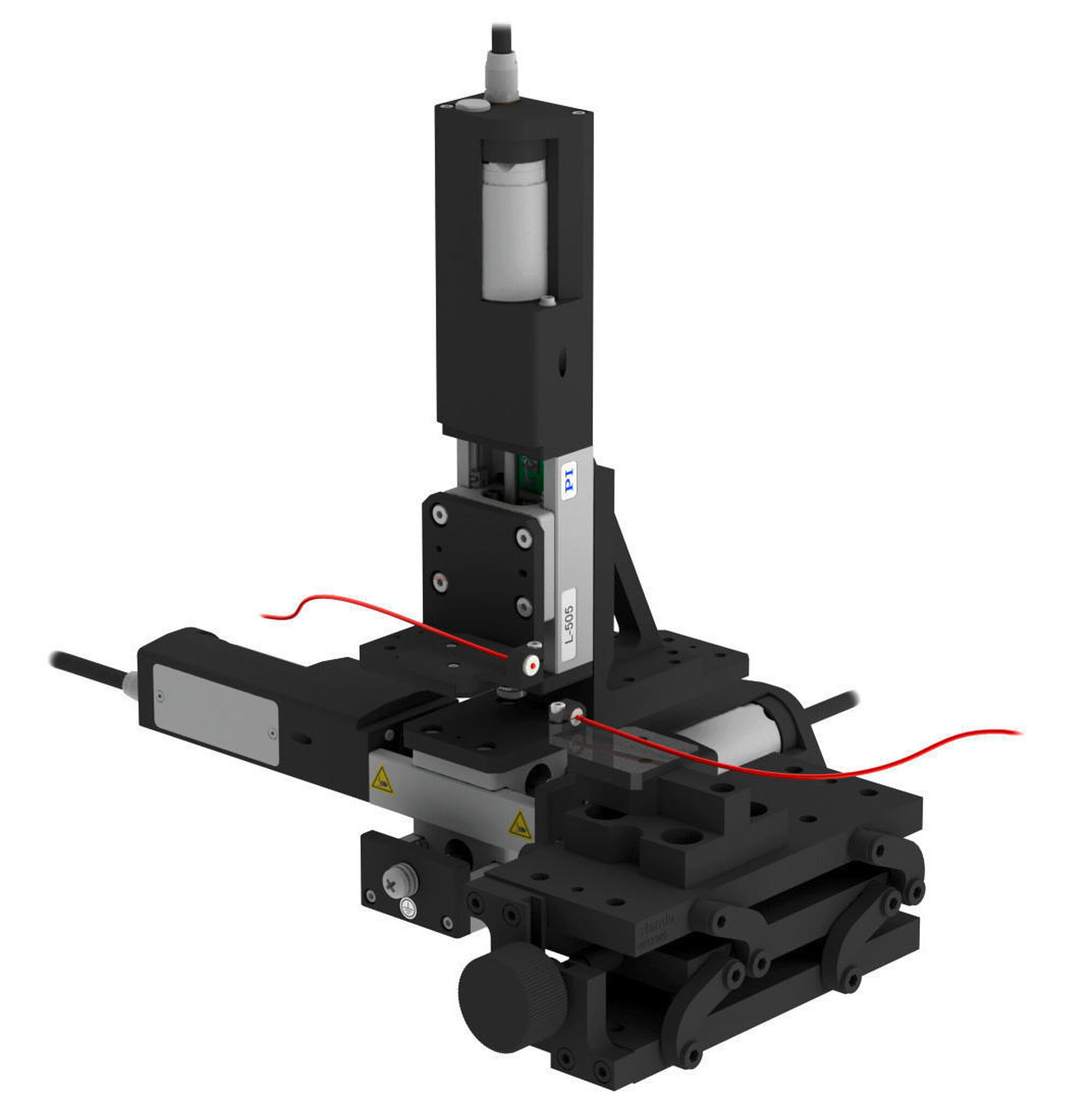

医療産業, オートフォーカス, 高精度マイクロ組み立て, バイオテクノロジー, オートメーション

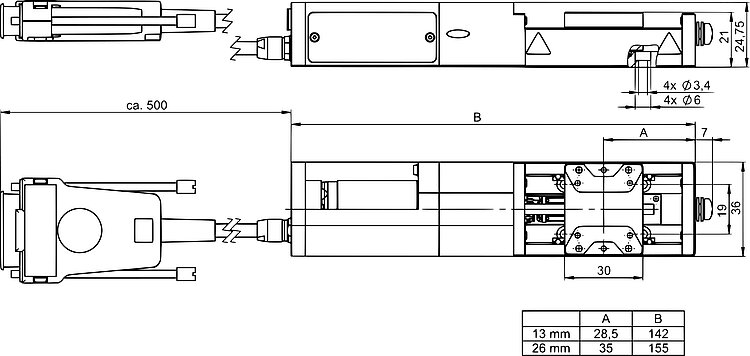

仕様

データシート

Datasheet L-505

日付 / バージョン
2019-01-24
日付 / バージョン
2019-01-24
日付 / バージョン
2019-02-08
日付 / バージョン
2019-07-17
ドキュメントの言語

ダウンロード

データシート

データシート

Datasheet L-505

日付 / バージョン
2019-01-24
日付 / バージョン
2019-01-24
日付 / バージョン
2019-02-08
日付 / バージョン
2019-07-17
ドキュメントの言語

ドキュメント

ドキュメント

Short Instructions MP146EK

Positioners with Electric Motors: DT-xx / HPS-170 / L-xxx / LS-xxx / MTS-65 / PRS-xxx / RS-40 / UPL-120 / VT-80 / WT-xx / WT-xxx
日付 / バージョン
1.5.0 October 2017
ドキュメント

User Manual L505M0003

L-505.023212F Linear Stage with DC Motor
日付 / バージョン
2019-01-25
日付 / バージョン
2019-01-25
ドキュメントの言語
ドキュメント

User Manual L505M0004

L-505.011200 Linear Stage with Stepper Motor
日付 / バージョン
2018-11-26
日付 / バージョン
2018-11-26
ドキュメントの言語
ドキュメント

User Manual L505M0005

L-505.011200F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0006

L-505.011212 Linear Stage with Stepper Motor
日付 / バージョン
2018-11-26
日付 / バージョン
2018-11-28
ドキュメントの言語
ドキュメント

User Manual L505M0007

L-505.011212F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0008

L-505.013212 Linear Stage with DC Motor
日付 / バージョン
2018-11-26
日付 / バージョン
2018-11-26
ドキュメントの言語
ドキュメント

User Manual L505M0009

L-505.013212F Linear Stage With DC Motor
日付 / バージョン
2019-01-25
日付 / バージョン
2019-01-25
ドキュメントの言語
ドキュメント

User Manual L505M0010

L-505.014212F Linear Stage With DC Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0011

L-505.01A200F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0012

L-505.01A212F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0013

L-505.021200 Linear Stage with Stepper Motor
日付 / バージョン
2018-11-26
日付 / バージョン
2018-11-26
ドキュメントの言語
ドキュメント

User Manual L505M0014

L-505.021200F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0015

L-505.021212 Linear Stage with Stepper Motor
日付 / バージョン
2018-11-26
日付 / バージョン
2018-11-26
ドキュメントの言語
ドキュメント

User Manual L505M0017

L-505.023212 Linear Stage with DC Motor
日付 / バージョン
2018-11-26
日付 / バージョン
2018-11-26
ドキュメントの言語
ドキュメント

User Manual L505M0016

L-505.021212F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0018

L-505.024212F Linear Stage With DC Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0019

L-505.02A200F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語
ドキュメント

User Manual L505M0020

L-505.02A212F Linear Stage With Stepper Motor
日付 / バージョン
2018-10-22
日付 / バージョン
2018-10-22
ドキュメントの言語

3D モデル

3D モデル

L-505 3-D model

見積 / 発注

必要な数量、価格、およびリードタイムに関する無料の見積を依頼するか、必要な編集について説明します。オンラインで提供されるすべての製品は直接発注できます。

L-505.011200F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ13 mm、耐荷重30 N, ステッパーモーター, リードネジ 、0.5 mケーブル長
L-505.011212 新製品!
コンパクトなリニアステージ、幅36 mm、トラベルレンジ13 mm、耐荷重30 N, ステッパーモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.011212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ13 mm、耐荷重30 N, ステッパーモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.013212 新製品!
コンパクトなリニアステージ、幅36 mm、トラベルレンジ13 mm、耐荷重30 N, DCモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.013212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ13 mm、耐荷重30 N, DCモーター, ボールネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.014212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ13 mm、耐荷重30 N, DCギヤモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.01A200F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ13 mm、耐荷重30 N, ギヤヘッド内蔵のステッパーモーター, リードネジ 、0.5 mケーブル長
L-505.01A212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ13 mm、耐荷重30 N, ギヤヘッド内蔵のステッパーモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.021200F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ26 mm、耐荷重30 N, ステッパーモーター, リードネジ 、0.5 mケーブル長
L-505.021212 新製品!
コンパクトなリニアステージ、幅36 mm、トラベルレンジ26 mm、耐荷重30 N, ステッパーモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.021212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ26 mm、耐荷重30 N, ステッパーモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.023212 新製品!
コンパクトなリニアステージ、幅36 mm、トラベルレンジ26 mm、耐荷重30 N, DCモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.023212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ26 mm、耐荷重30 N, DCモーター, ボールネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.024212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ26 mm、耐荷重30 N, DCギヤモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
L-505.02A200F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ26 mm、耐荷重30 N, ギヤヘッド内蔵のステッパーモーター, リードネジ 、0.5 mケーブル長
L-505.02A212F 新製品!
コンパクトなリニアステージ、幅60 mm、折り重なった動力伝達系、トラベルレンジ26 mm、耐荷重30 N, ギヤヘッド内蔵のステッパーモーター, リードネジ, A/B直行信号伝送のリニアエンコーダー 、0.5 mケーブル長
