Picoactuator® 圧電性結晶

多軸およびピエゾリニアアクチュエータ

Picoactuator®圧電結晶のモーションは線形性に優れており、ヒステリシスを示すことはほぼありません。追加の位置計測やクローズドループ制御を行わなくても、再現性の高い2方向位置決めを行うことが可能です。このため、Picoactuator®テクノロジーは小さな電力消費で、極めて動的なスキャンに最適です。

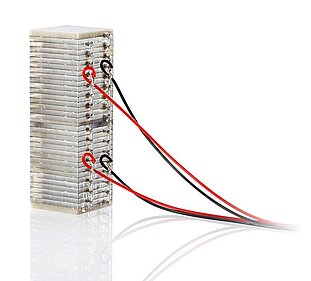

Picoactuator®ピエゾアクチュエータは軸方向または剪断アクチュエータとして構成可能なため、非常に小型の多軸アクチュエータを構築できます。このアクチュエータでは、線形性が高くヒステリシスフリーの特性を持ちながら圧電係数の小さな無鉛単結晶材料を使用しています。この結晶材料により、最大20 mmの高さと最長±3 µmのトラベルレンジを実現できます。ピエゾ電圧は-500 Vから500 Vです。

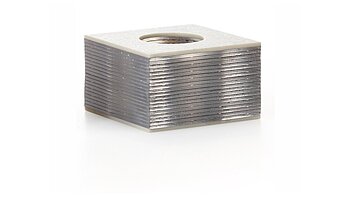

P-405 Picoactuator®

高リニア変位の多軸アクチュエータ

  • 無鉛結晶アクチュエータ材料
  • ハイダイナミクス
  • 位置制御なしでの運用に最適
  • 低消費電力
  • 最小長さ公差

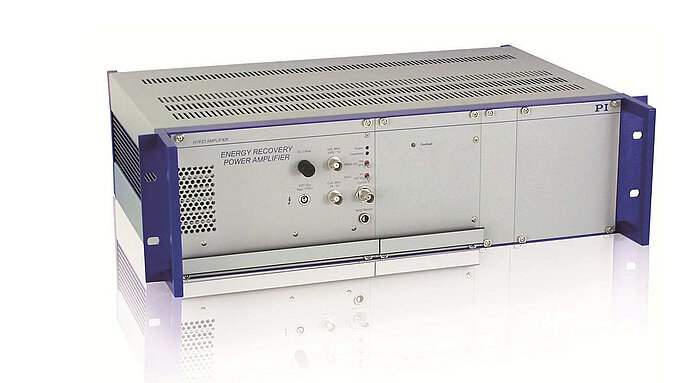

PI E-483 Controller for Picoactuator® Actuators

For Picoactuator® Actuators

Picoactuator® actuators are operated with a bipolar voltage of ±500 V. The output voltage range of the PICA amplifiers can be set accordingly to suit this purpose. For smaller displacements, it is possible to use amplifiers for PICA Shear actuators of ±250 V.

カスタマイズ

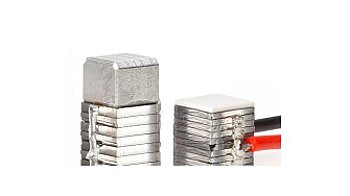

弊社では、さまざまな形状のPicoactuator®積層アクチュエータを生産しています。用途に応じ、適切なセラミックまたは金属製の末端部や温度センサーの組み込み、追加の皮膜を行うことも可能です。カスタマイズ製品をご希望の方はおまかせください。

応用事例およびマーケット

  • 高度に動的なオープンループ走査
  • 臨床研究
  • ナノポジショニングシステムによる横方向モーションの補正(「平面からのずれ」/「直線からのずれ」)
  • 診断
  • 顕微鏡
  • 治療用途
