P-405 Picoactuator®

高リニア変位の多軸アクチュエータ

  • 無鉛結晶アクチュエータ材料
  • ハイダイナミクス
  • 位置制御なしでの運用に最適
  • 低消費電力
  • 最小長さ公差
P-405 Picoactuator®
製品の解説 仕様 ダウンロード 見積 / 発注

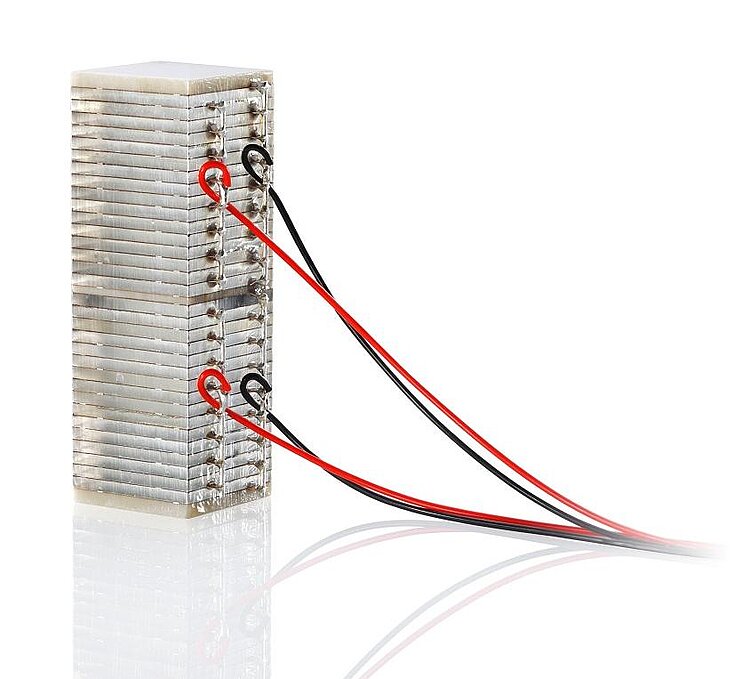

積層アクチュエータ

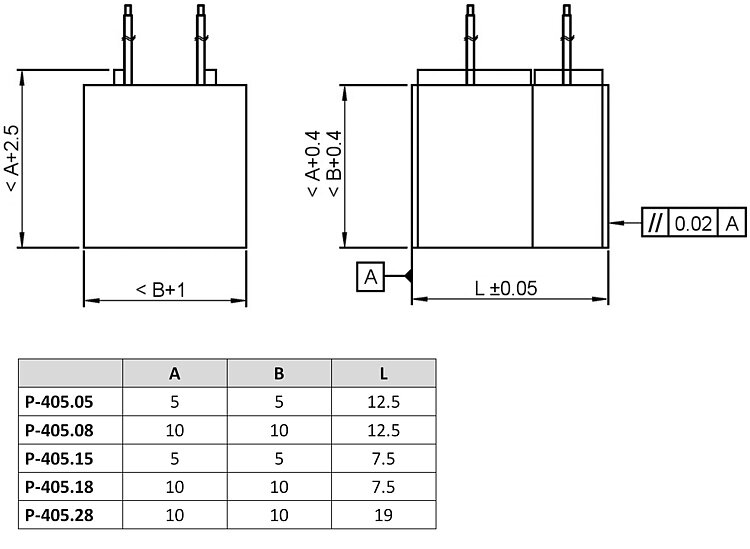

バイポーラ動作電圧±500 V ヒステリシスフリー モーション(<0.2 %) クリープなし Picoactuators®縦方向および剪断アクチュエータとして、高さ20 mm、最大移動範囲±1.5 µmまで設定可能です。

テクノロジー

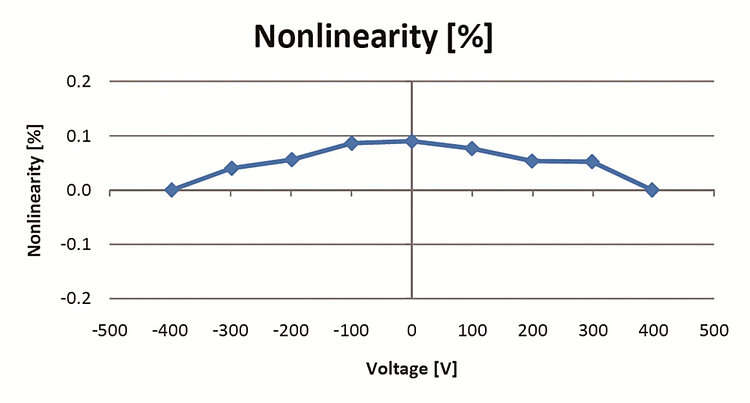

Picoactuator縦方向および剪断アクチュエータは結晶圧電材料からなる。せん断アクチュエータの比変位は、アクチュエータの長さの±0.02%、縦方向のピエゾアクチュエータの場合は±0.01%です。この値は、ジルコン酸チタン酸鉛(PZT)で作られたピエゾアクチュエータと比較して10倍低くなっています。動きは非常に直線的でほとんどヒステリシスがありません。

ご要望に応じてカスタマイズ、特別仕様もご用意

  • UHV-compatible to 10-9 hPa
  • 内孔あり
  • ヒント

応用分野

  • 産業および研究用途
  • 真空の応用事例
  • ハイダイナミクス オープンループ スキャニング用途
  • ナノ位置決めシステムを用いた望ましくない横方向運動の補償(「面外」および「線外」)

仕様

データシート

Datasheet P-405 (英語)

日付 / バージョン
2019-02-19
pdf - 1 MB
日付 / バージョン
2019-02-19
pdf - 1 MB
日付 / バージョン
2019-07-22
pdf - 859 KB
日付 / バージョン
2019-07-22
pdf - 837 KB

ダウンロード

データシート

データシート

Datasheet P-405 (英語)

日付 / バージョン
2019-02-19
pdf - 1 MB
日付 / バージョン
2019-02-19
pdf - 1 MB
日付 / バージョン
2019-07-22
pdf - 859 KB
日付 / バージョン
2019-07-22
pdf - 837 KB

ドキュメント

ドキュメント

User Manual PZ284

P-405 Picoactuator®

日付 / バージョン
1.0.1 2019-03-08
pdf - 2 MB
日付 / バージョン
1.0.1 2019-03-08
pdf - 2 MB
ドキュメント

Short Instructions PZ257EK (英語)

PICA Piezo Actuators up to 1000 V: P-0xx, P-1xx, P-405, PICA Stack, PICA Power, PICA Thru, PICA Shear, Picoactuator®

日付 / バージョン
3.0.0 04/2021
pdf - 812 KB
日付 / バージョン
3.0.0 04/2021
pdf - 826 KB

見積 / 発注

必要な数量、価格、およびリードタイムに関する無料の見積を依頼するか、必要な編集について説明します。オンラインで提供されるすべての製品は直接発注できます。

お問い合わせ

担当者よりお問合せにつきまして、すぐにご連絡をさせて頂きます。

互換性のある機器 関連製品
