ハイダイナミクス、広い移動範囲、荷重補償を備えた新しい垂直位置決めシステム。光学フォーカシング、スキャニング、あるいはセンターにあるセンサーの高さ調整

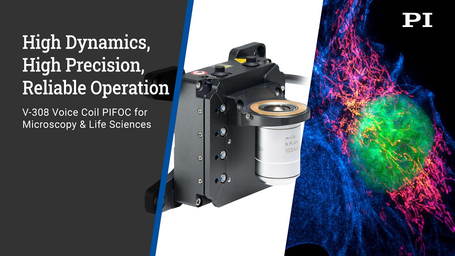

V-308 PIFOCのコアエレメントは、ベースボディに配置された高精度クロスローラガイドを備えた1軸スライダーです。スライダーの駆動には、ハイダイナミクス用に特別に開発された中央のPIMag®ボイスコイルモーターが使用されています。7mmの大きな移動範囲は、ユーザーが調整可能なハードストップで上下方向を制限することができます。加速度は最大 8 m/s²、最大速度は 200 mm/sです。これにより、100nmおよび250nmのステップサイズで ±15nmのエラーバンドの場合、ステップ＆静定時間は 15msec以下です。よって、フォーカスユニットの超高速位置決め、超高速データ取得、高い生産性を実現します。
この高精度を実現するために、高分解能のオプティカル式PIOneリニアエンコーダが使われています。最小10nmのインクリメンタル モーションと25nmの双方向再現性（100nmトラベル時）を実現しています。
磁力荷重補償
新しいV-308 PIFOCの特徴は、マグネットによる荷重補正です。これにより、電源がOFFでもスライダーと搭載物が確実に浮上するので、停電時やコントローラーの電源を切ったときの制御不能な衝突を防ぐことができます。対物レンズを交換する場合など、軸を柔軟に使用するために、ユーザーは打ち消す力を調整し、最大1kgまでの全体荷重（対物レンズとホルダー）を補償することができます。これにより、垂直方向に使用しても、水平方向の軸として機能します。
コンパクトなデザインと豊富なアクセサリーで容易に組み込み
87×77×30mm（H/W/D）サイズで非常にコンパクト。アダプタープレートにより、メートル法またはインペリアル法の穴パターンを持つ光学ベンチまたはプレートに取り付けることができます。また、2種類の対物レンズホルダー（縦置き、横置き）と、M32×0.75までの異なる直径の対物レンズに対応するアダプターリングも用意されています。
V-308 PIFOCは、特別開発されたC-414コントローラーを標準で提案します。あるいは、EtherCAT機能を内蔵したACSコントローラでの動作も可能です。ユーザーは、サーボ制御パラメータを積極的に制御でき（ゲイン スケジューリング）、さらにServoBoostなどのACSの他の機能と組み合わせることで、性能をさらに向上させることができます。
