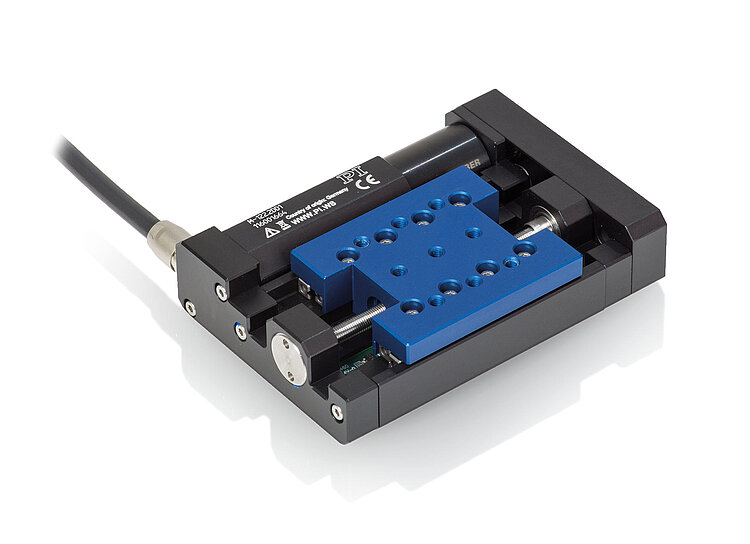

M-122.2DD1 microtranslation stage

Compact Linear Stage with Direct Position Measuring

M-122.2DD1 microtranslation stage
製品の解説 仕様 ダウンロード 見積 / 発注
  • Travel range 25 mm
  • Integrated linear encoder option for highest accuracy with 0.1 µm Resolution
  • Min. incremental motion 0.2 µm
  • Max. velocity 20 mm/s
  • Ball screw for high velocities and number of cycles

Direct position measurement with incremental encoder

Noncontact optical encoders measure the actual position directly at the motion platform with the greatest accuracy so that nonlinearity, mechanical play or elastic deformation have no influence on position measuring.

Application fields

Optical alignment, precision automation.

Specifications

Datasheet

Datasheet M-122.2DD1

日付 / バージョン
2018-01-15
日付 / バージョン
2018-01-15
日付 / バージョン
2018-01-15
ドキュメントの言語

Downloads

Datasheet

Datasheet

Datasheet M-122.2DD1

日付 / バージョン
2018-01-15
日付 / バージョン
2018-01-15
日付 / バージョン
2018-01-15
ドキュメントの言語

Documentation

Documentation

Short Instructions MP119EK

Positioners with Electric Motors: M-06x, M-11x, M-12x, M-4xx, M-5xx
日付 / バージョン
3.0.0 11/2018
ドキュメントの言語 英語
Documentation

PI Mounting Adapters for Micropositioning

Overview of all possible combinations of PI linear, rotary and tilt stages
日付 / バージョン
---
日付 / バージョン
---
ドキュメントの言語
Documentation

User Manual MP61

M-122 Micropositioning Stage
日付 / バージョン
2.0.0 2019-06-19
日付 / バージョン
2.0.0 2019-06-19
ドキュメントの言語

3-D Models

3-D Models

M-122.2DD1 3-D model

Quote / Order

Ask for a free quote on quantities required, prices, and lead times or describe your desired modification. All products available online can be ordered directly

M-122.2DD1
Compact linear stage, 25 mm travel range, DC motor, incremental linear encoder with A/B quadrature signal transmission, 0.1 µm sensor resolution, 0.5 m Cable length

Ask an engineer!

Quickly receive an answer to your question by email or phone from a local PI sales engineer.
