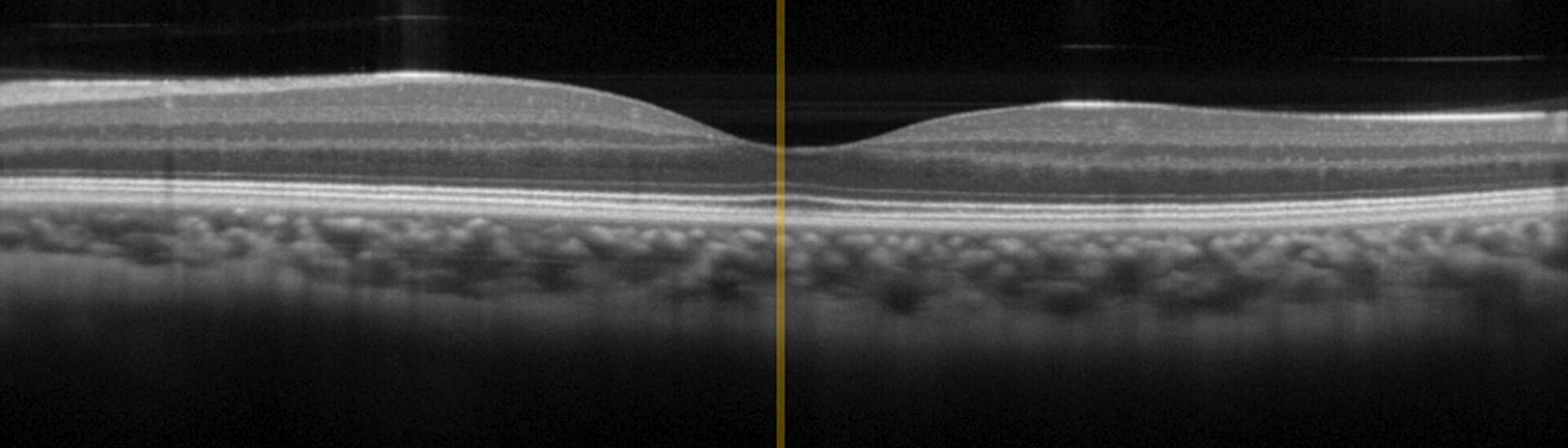

OCTは、組織への最適な透過性を実現するための、0.8μmから1.4μmの波長域の広帯域赤外光による干渉イメージング技術です。OCTはすでに眼科学において 「ゴールドスタンダード」 に達していますが、近年では皮膚がんの診断など、皮膚病学への応用も広がっています。従来の侵襲型の診断法と比較し、OCTはより迅速に結果をもたらし、患者への副作用やストレスを軽減します。
組織検査のためのマイケルソン干渉計装置
OCT技術はマイケルソン干渉装置においてコヒーレンス長が短い広帯域IR光 (組織への浸透が最適な800~1400 nmの波長領域) を使用しています。信号は、生体組織内の屈折率境界での反射に基づく、プローブ- および参照-ビームからの干渉の結果です。
したがって、OCT技術は、干渉計アームの1つにおける光ビーム ((1) - 図参照) の正確かつダイナミックな軸方向走査に依拠しています。このために、PIは、最大の画像分解能を提供するのに役立つナノポジショニングステージを提供しています。PIは、さまざまなドライブ技術と標準製品に基づいて、デバイス- およびアプリケーション-固有の要件にスキャン軸を適合させることができます：サイズ、移動範囲 (ストローク) 、ドライブタイプ (ボイスコイルまたはピエゾドライブ) 、および解像度は、OCTデバイスの設計全体に特に適合させることが可能です。洗練されたコントローラ技術とさまざまなインターフェイスにより、ステージへの容易なアクセスを実現します。
代表的な仕様
軸方向走査に最も関連する仕様は 侵入深さ (z) で、これは通常0.4 mm~3 mmの範囲です。この値は、ステージに必要な最小移動範囲をダイレクトに定義します。その他の仕様は次のとおりです：
- 軸方向分解能： 0.5 - 15 µm (コヒーレンス長の半分！)
- 横方向分解能：1.3 - 3 µm (光焦点径)
- スキャンレート： 85 - 1500 kHz (技術による)
- 画像の2D/3Dフレームレート： 10 - 30 fps
圧電フレクシャガイドナノポジショニングスキャナ

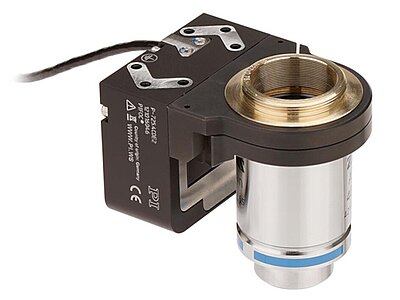

さまざまなピエゾ駆動のモーション原理が実現可能です。以下に示す2つの例は、それぞれフレクシャガイド型ステージプラットフォーム (右) と顕微鏡対物レンズのマウントを駆動する圧電スタックアクチュエータを用いたものです。 フレクシャガイド型、圧電リニアナノポジショニングステージ は、可能な限り高い分解能と精度を提供します；また、摩擦も摩耗もなく、位置を保つための力もほとんど必要ありません。
ボイスコイルリニアモータ駆動のスキャニングステージ
ボイスコイルモータは、スピーカでよく知られている電磁原理に基づいています。0.5 mm~25 mm (1 inch)の動作範囲に最適です。ボイスコイルモータは摩擦がなく、摩耗もなく、音楽愛好家なら誰でも証明できるように、非常にダイナミックで正確なモーションを提供できます。スキャニングおよびポジショニングステージで使用される場合、これらは、高精度のガイダンスを提供するために交差ローラレールと組み合わされることがよくあります。スキャニングステージに統合されたリニアエンコーダは、正確な位置と速度の制御を可能にする閉ループモーションコントローラにフィードバックを提供します。
