概要

エアベアリングの信頼性を長期にわたって保ち、適切に動作させるには、清浄で油分を含まない乾燥した空気を供給する必要があります。空気が汚れていると、剛性と耐荷重が低下するとともに、摩擦が増えてしまいます。これにより、最終的にベアリングが破損し動作しなくなる恐れがあります。こうした汚染を防ぐため、PIでは、供給空気を容易に浄化できる効率的でお求めやすいエアクリーンユニットを提供しています。これらのユニットは、ISO 8573-1等級1に準拠した粒子とオイルの除去性能を備えています。

サイズと選定方法

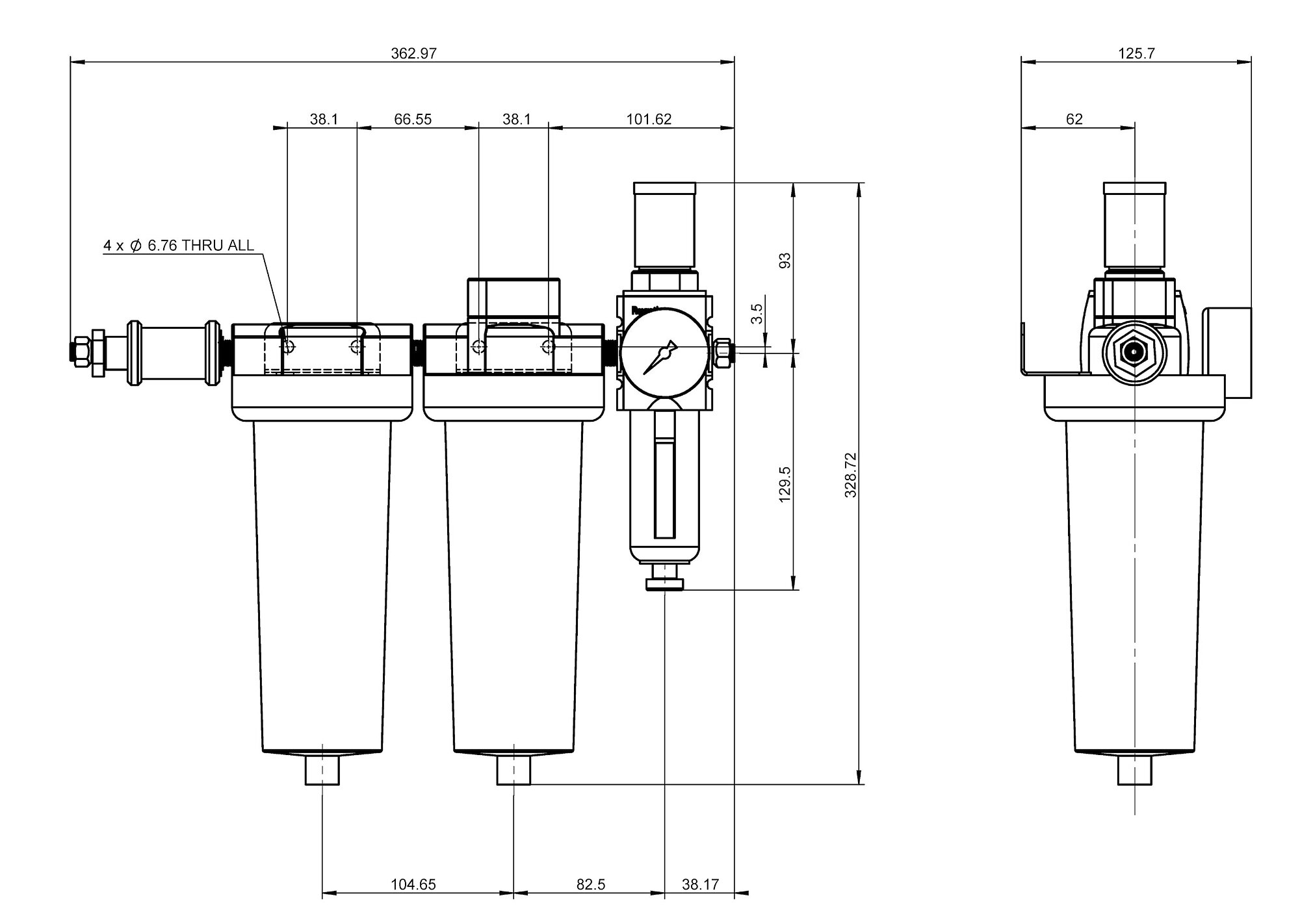

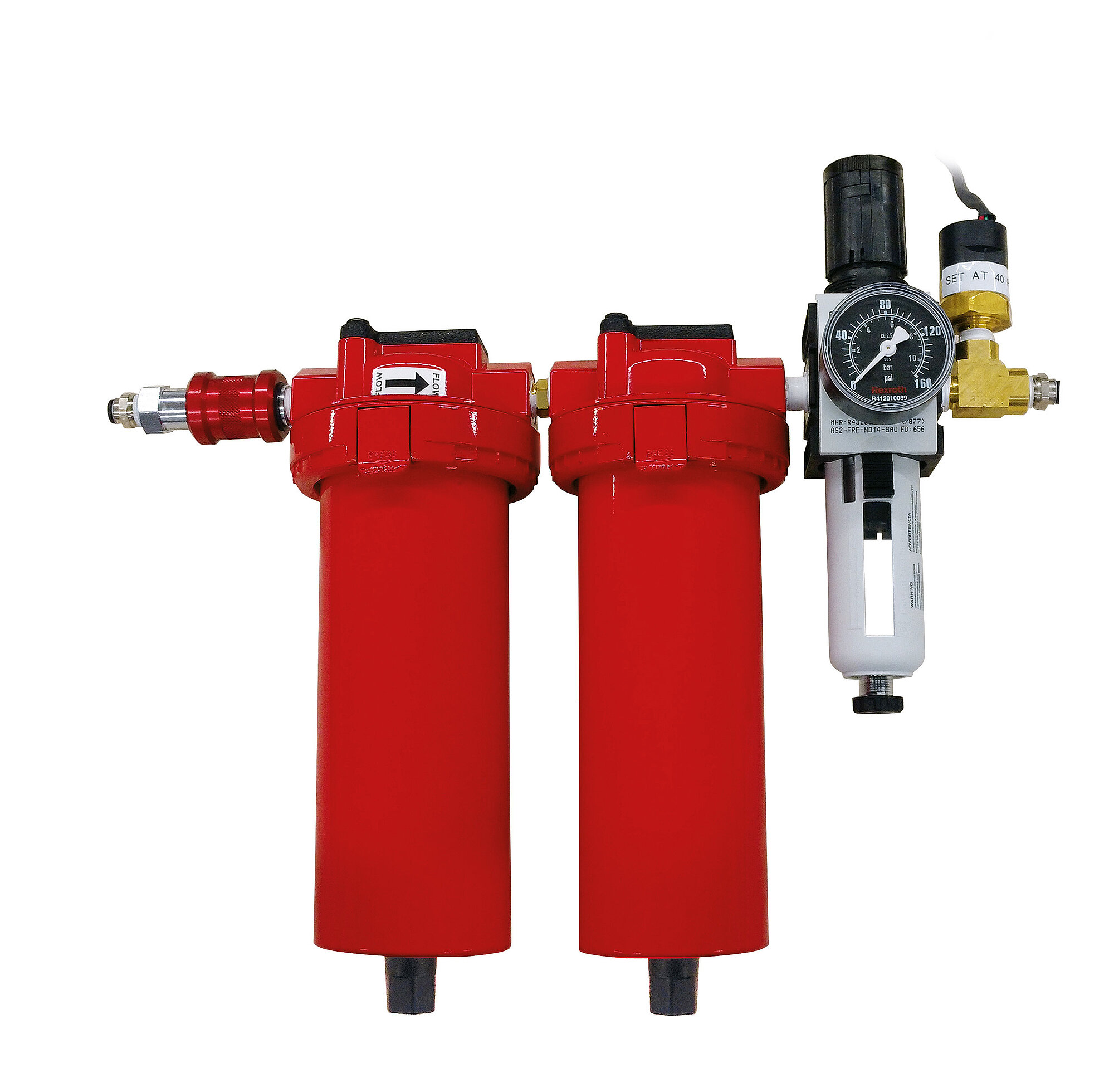

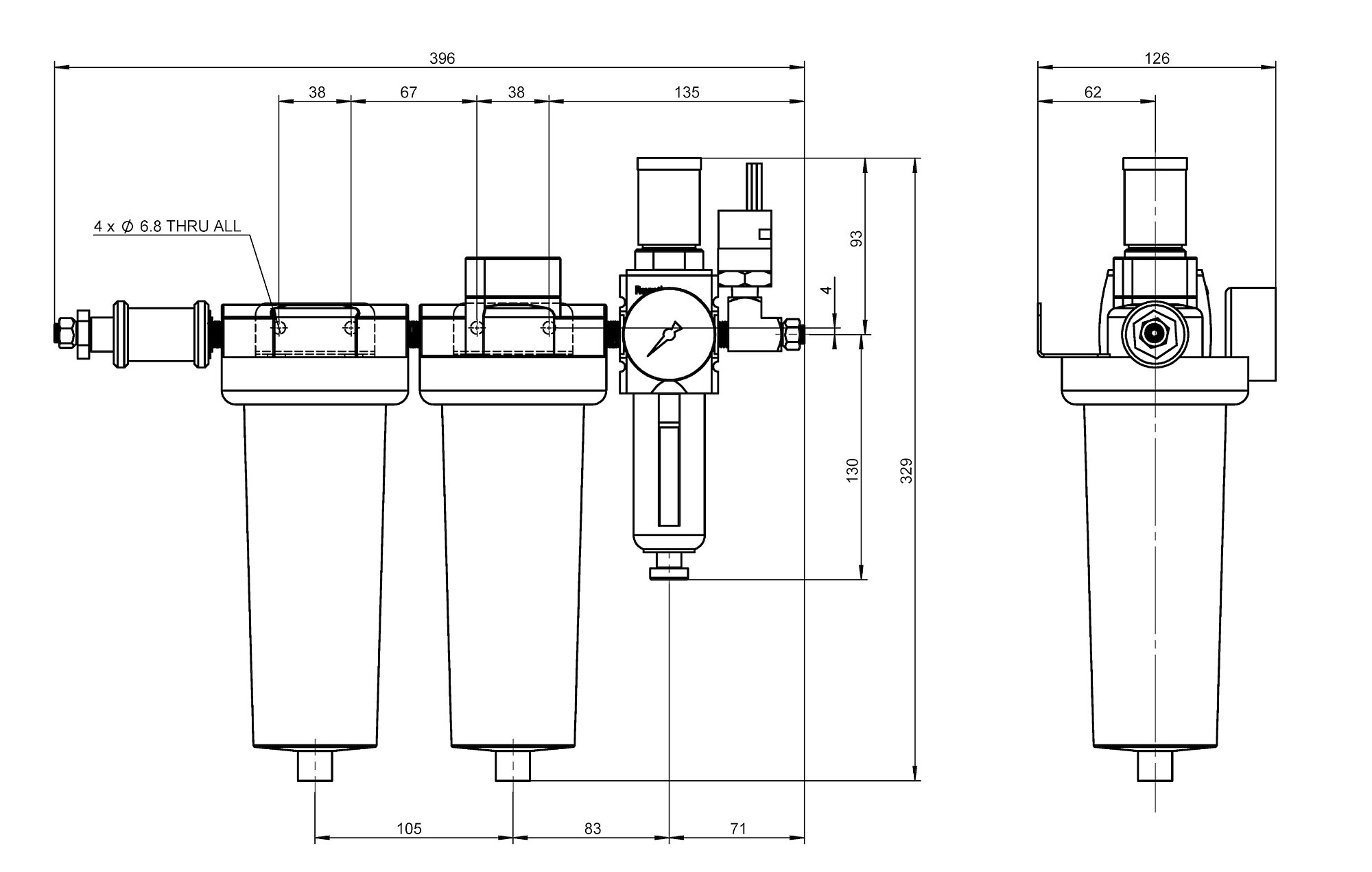

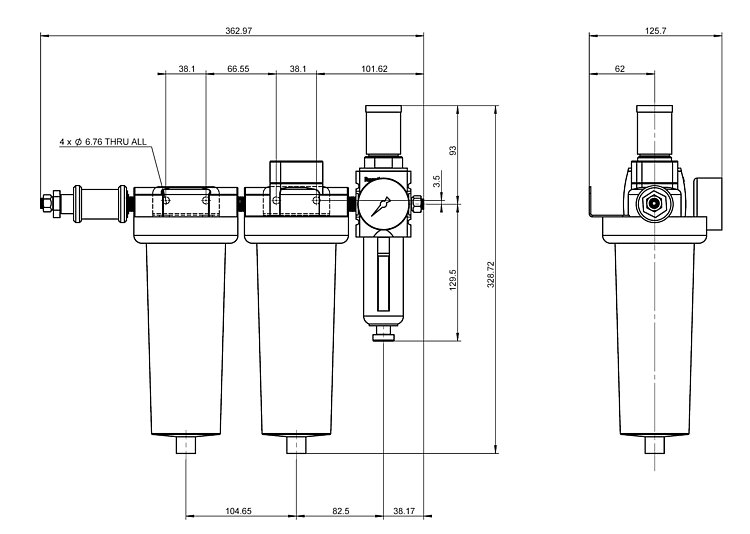

PIでは、供給空気の清浄度がISO 8573-1等級3に準拠していない場合、もしくは5個以上のエアベアリングに給気を行う必要がある場合には、A-801モデルをお勧めしています。

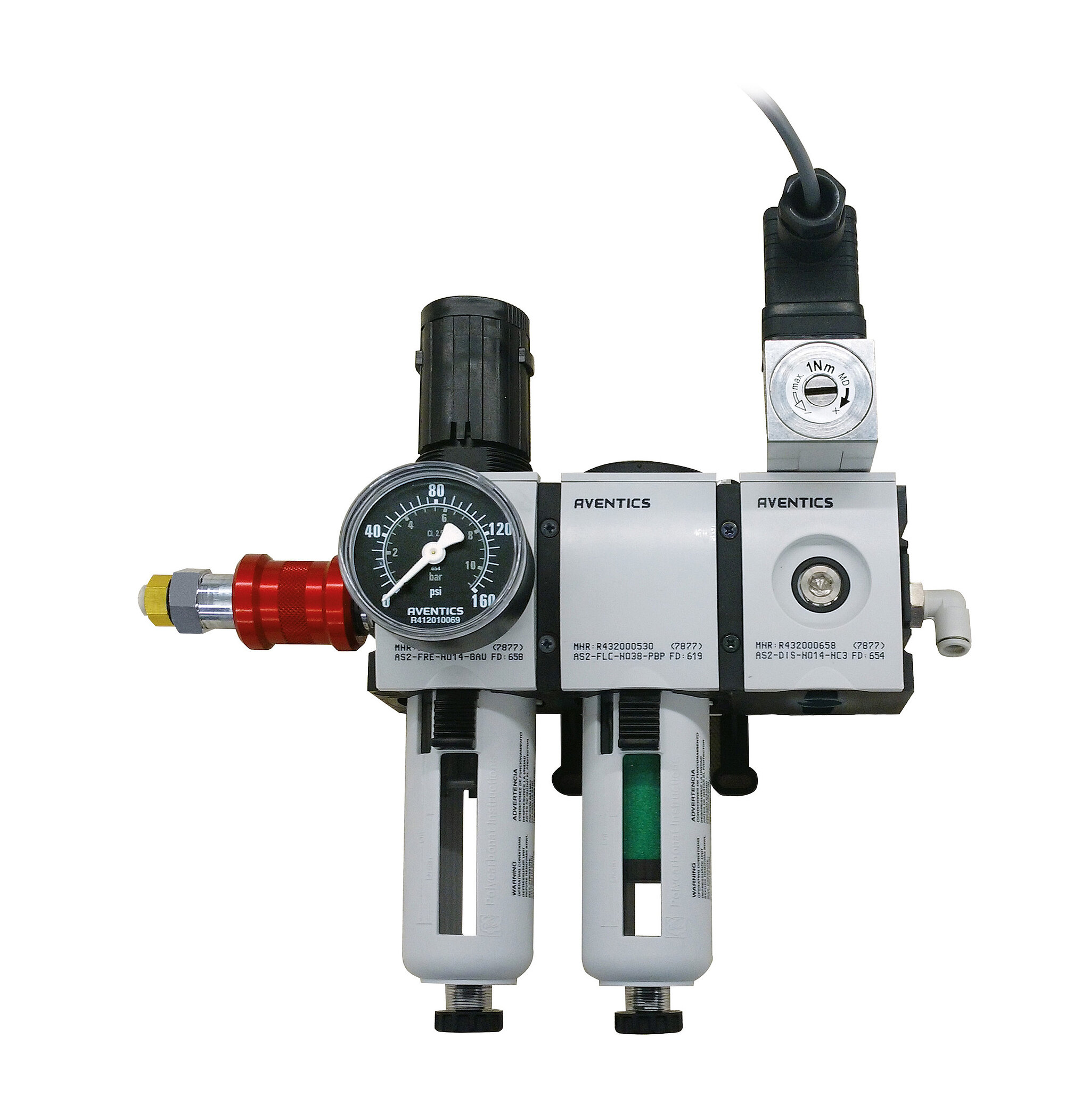

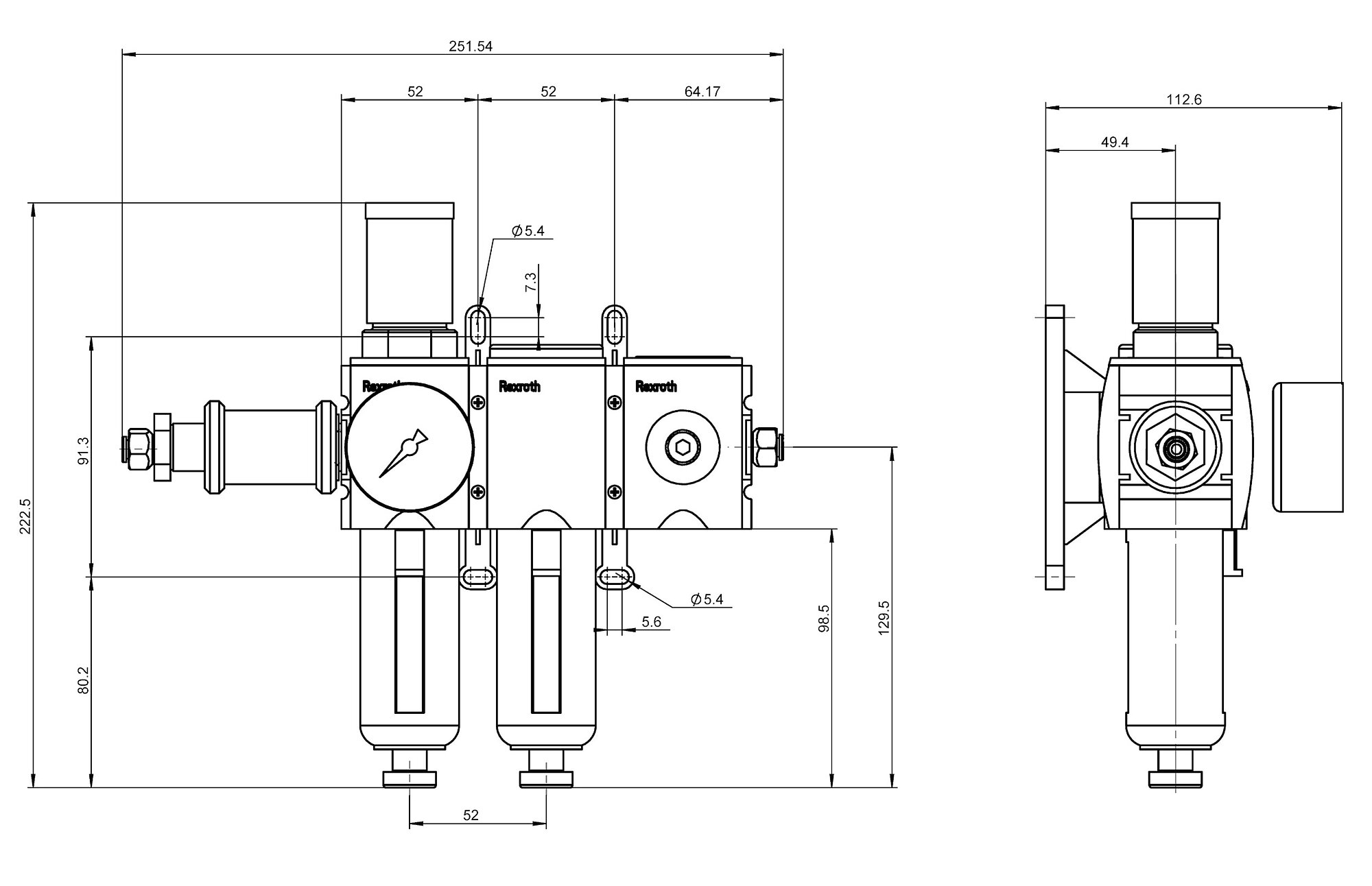

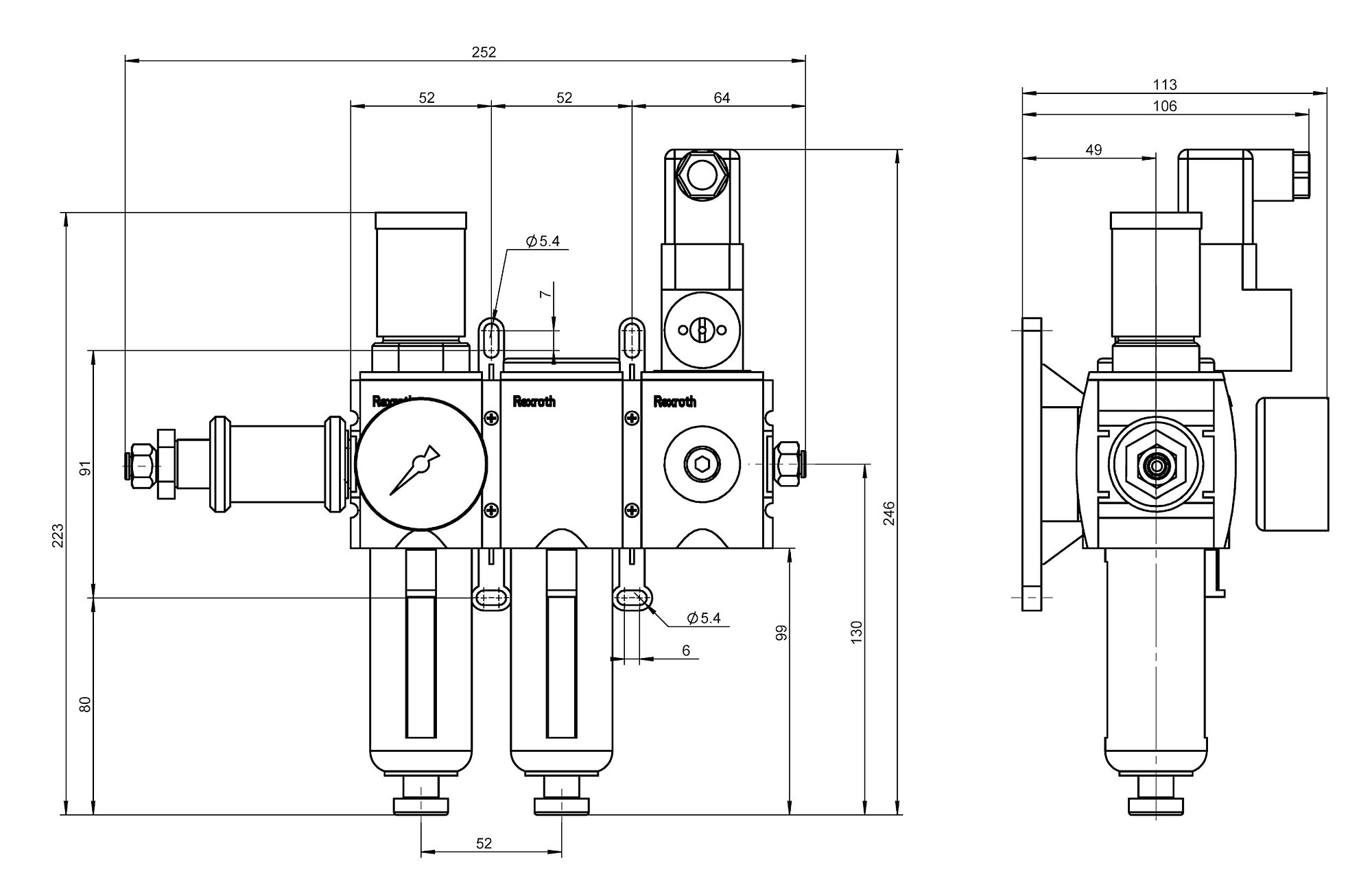

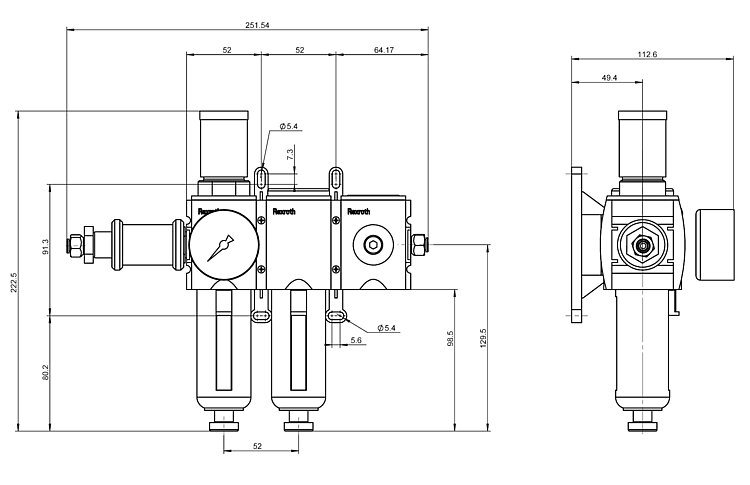

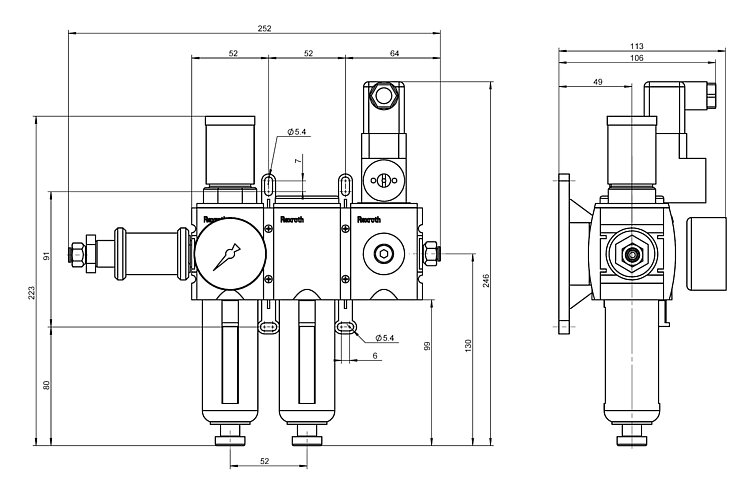

供給空気の清浄度がISO 8573-1等級3に適合し油分を含んでおらず、システムに必要な空気の流量が10 SCFM (300 SLPM)未満である場合には、小型のA-802モデルがお勧めです。供給空気の質が不明な場合はA-801モデルをお勧めします。

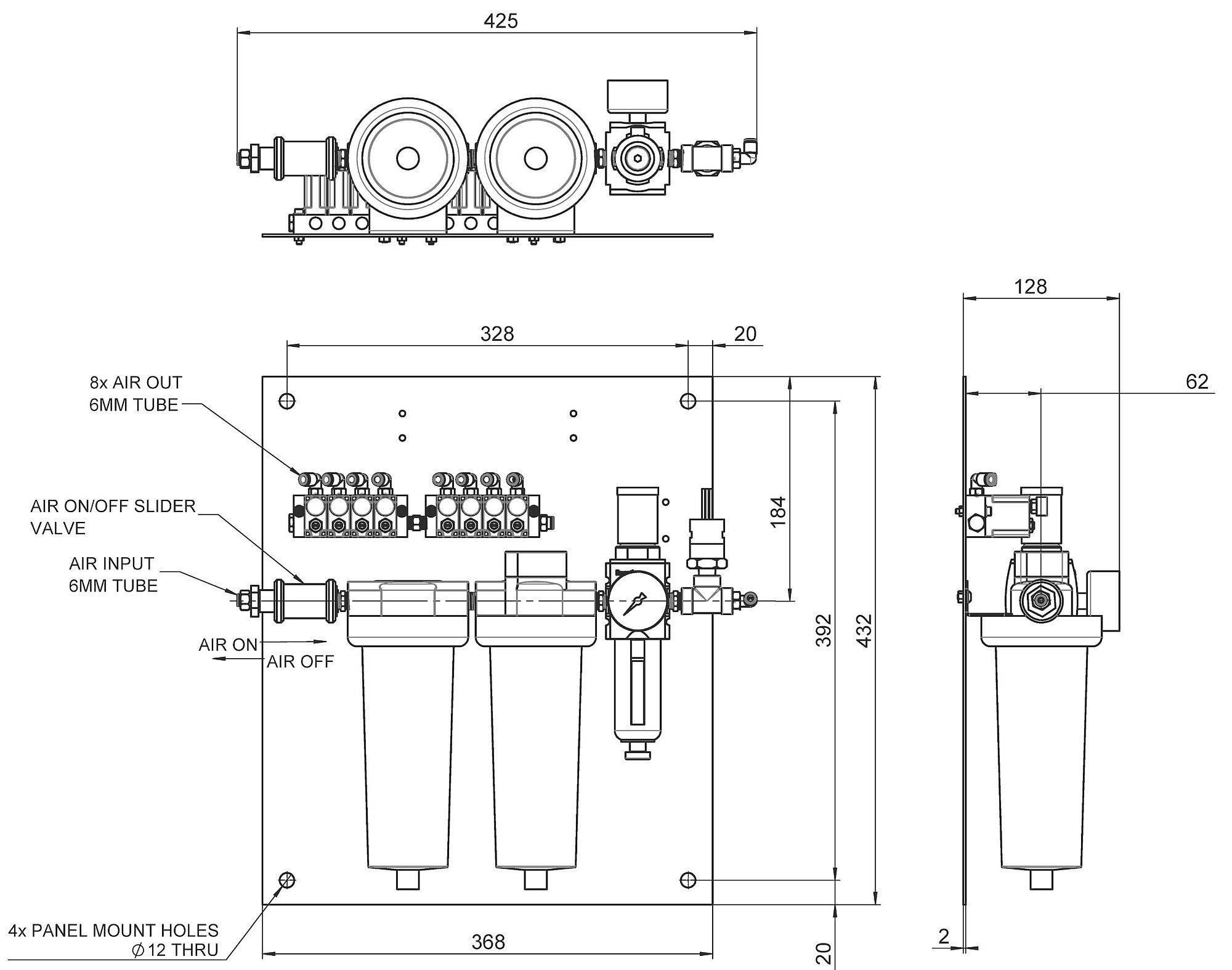

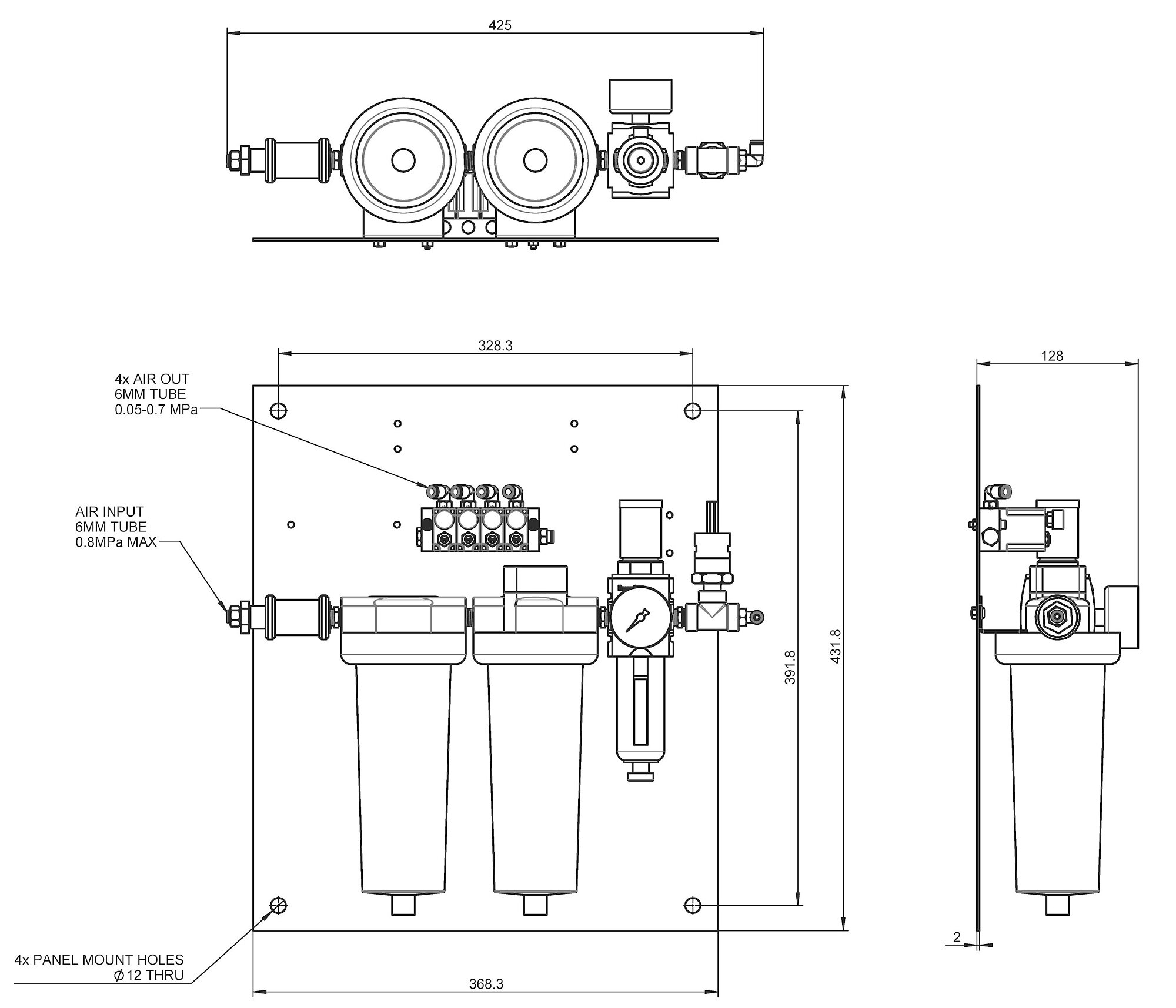

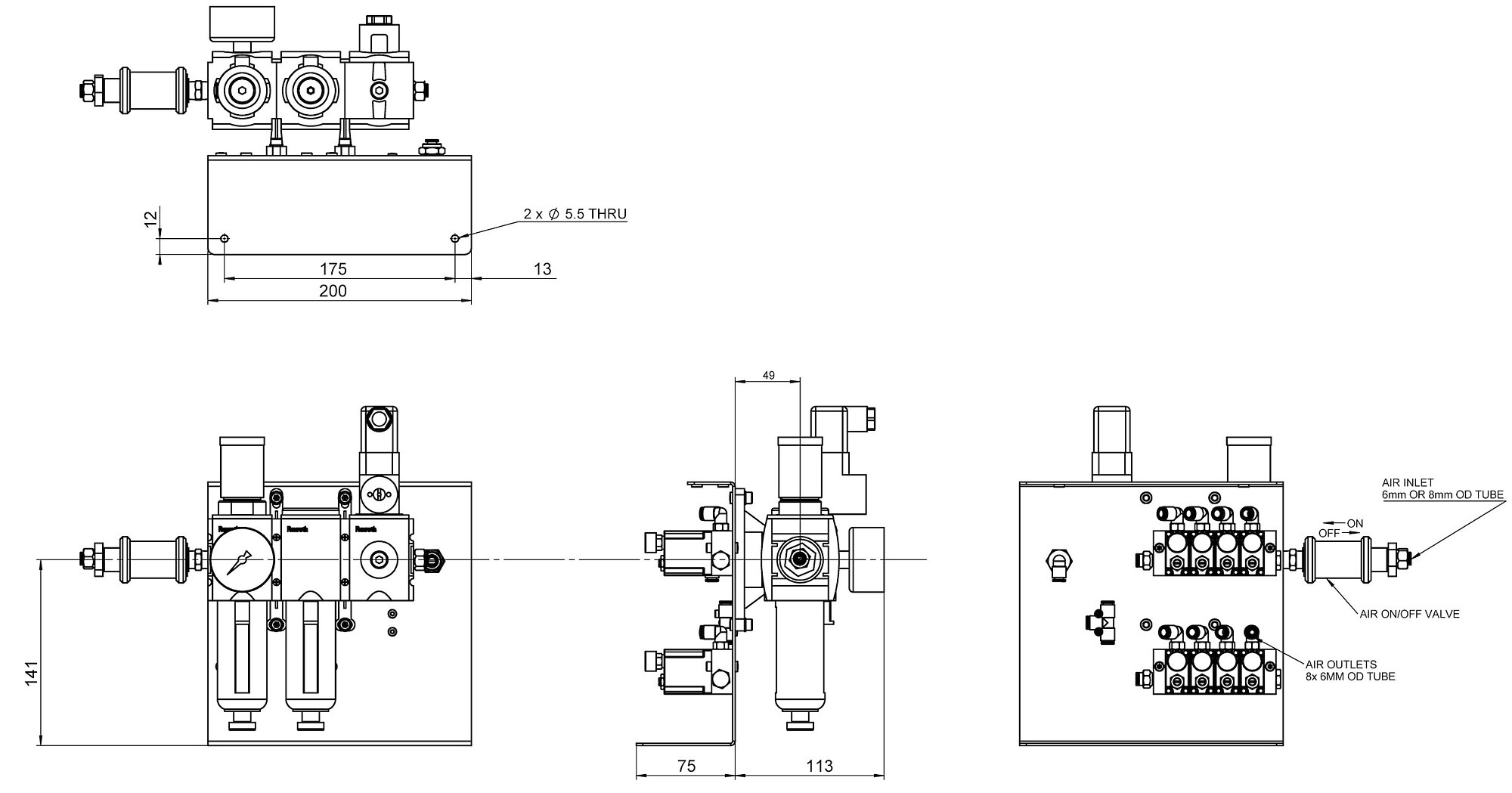

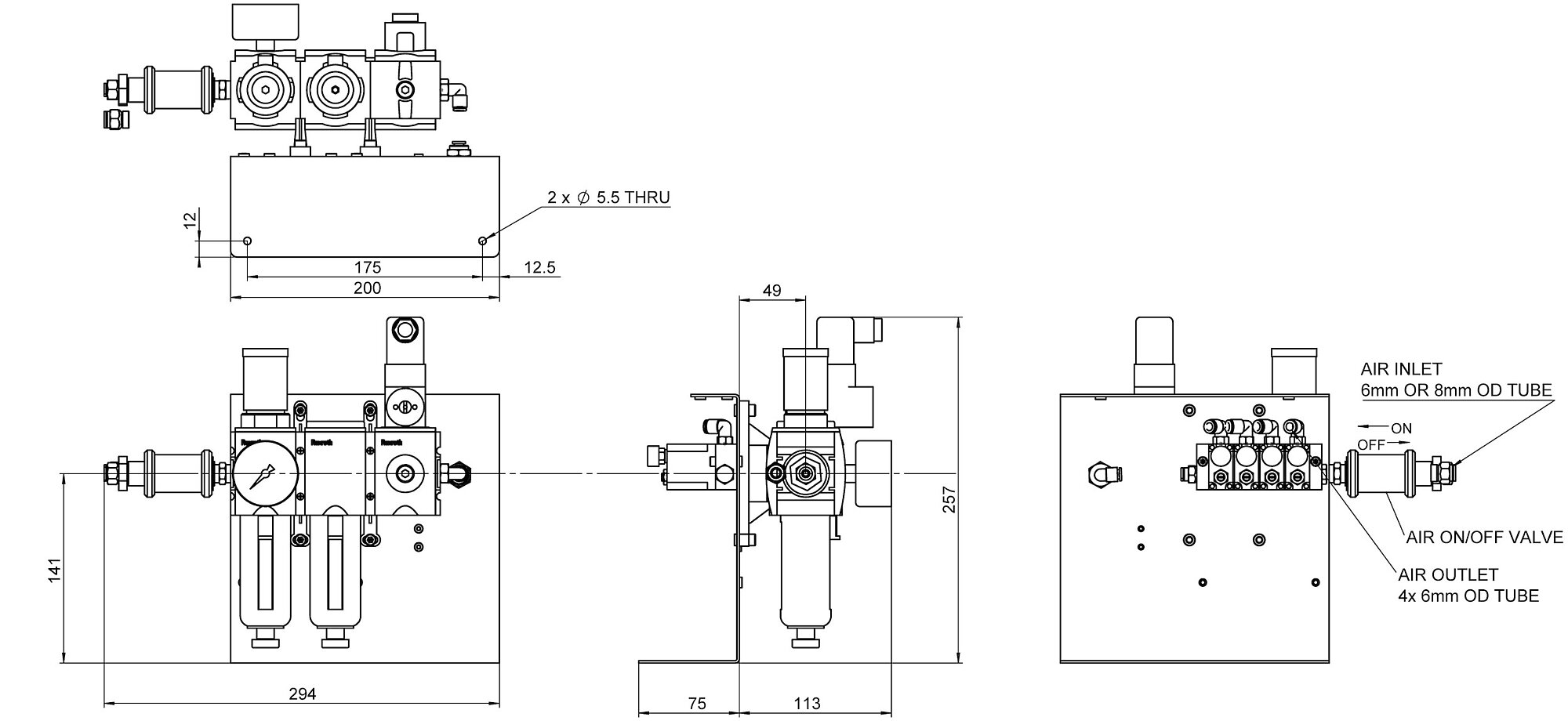

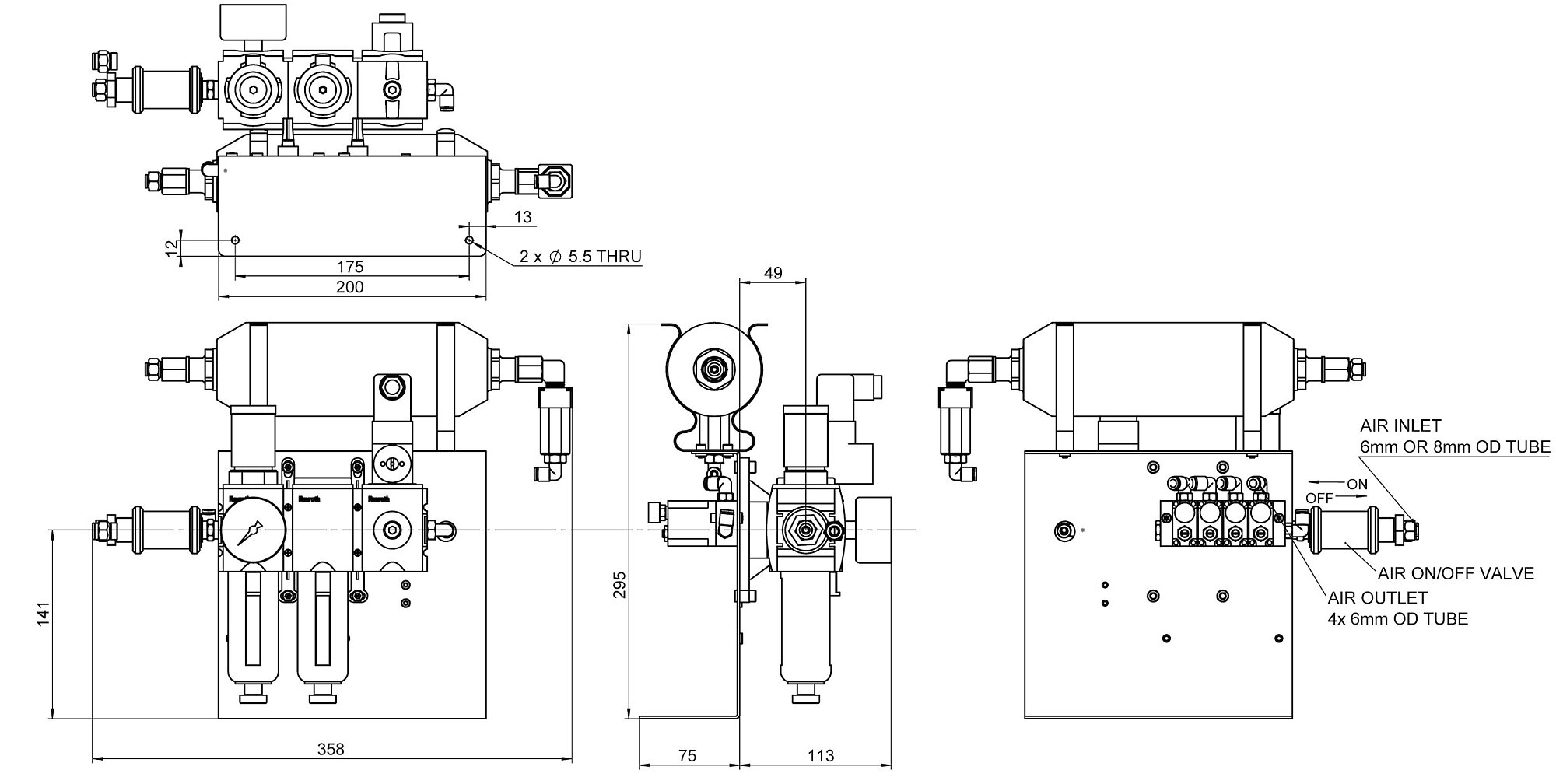

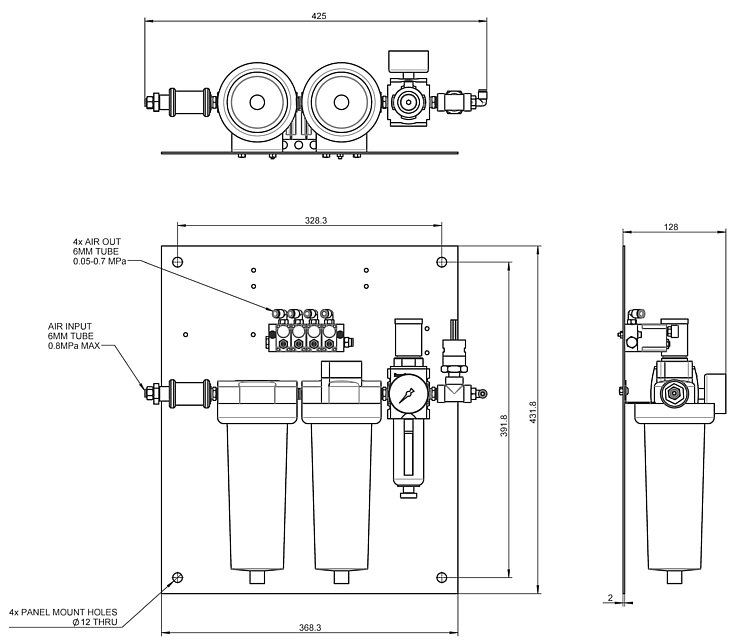

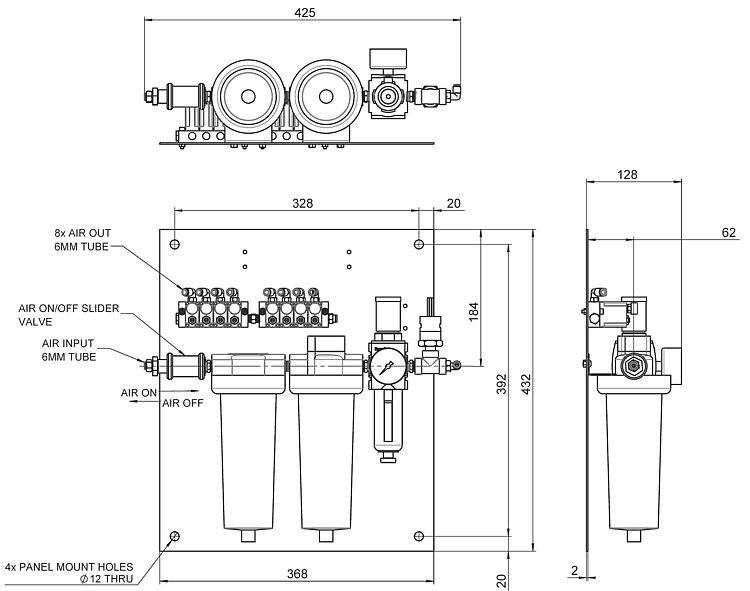

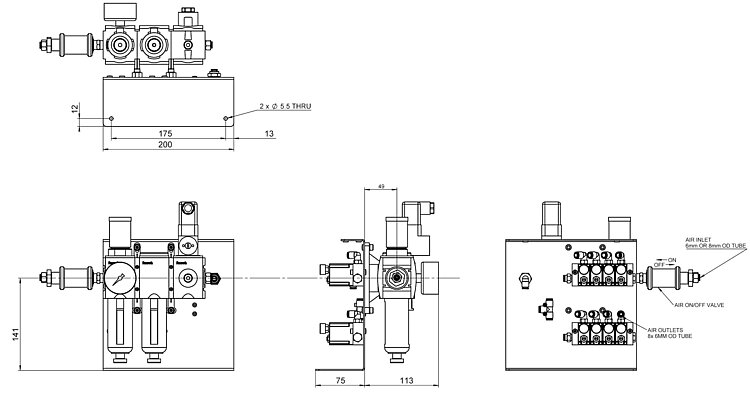

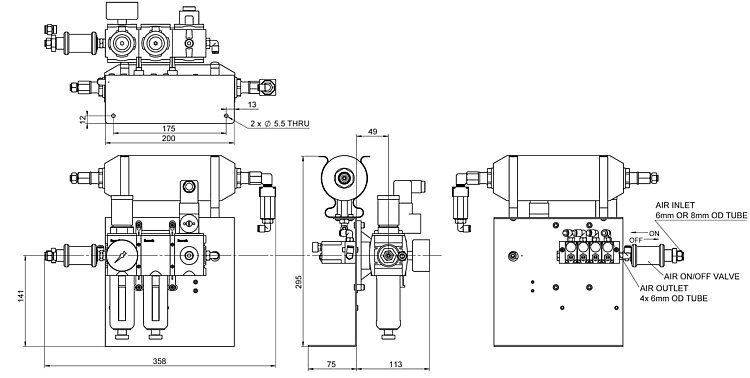

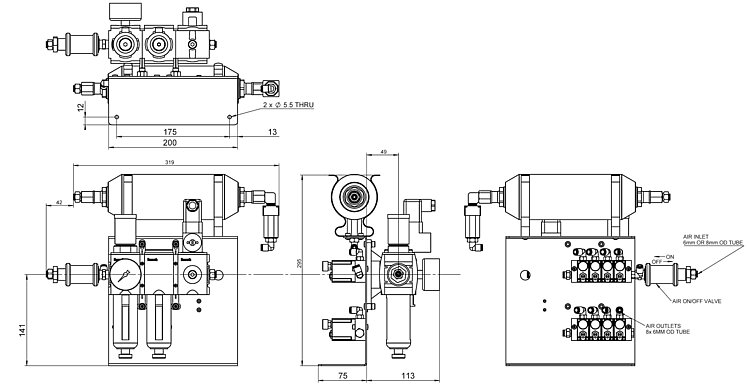

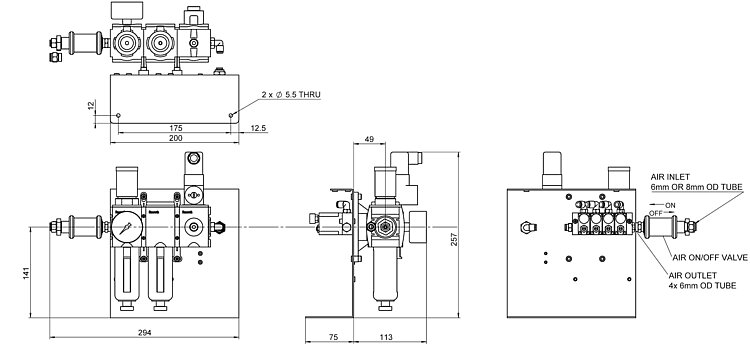

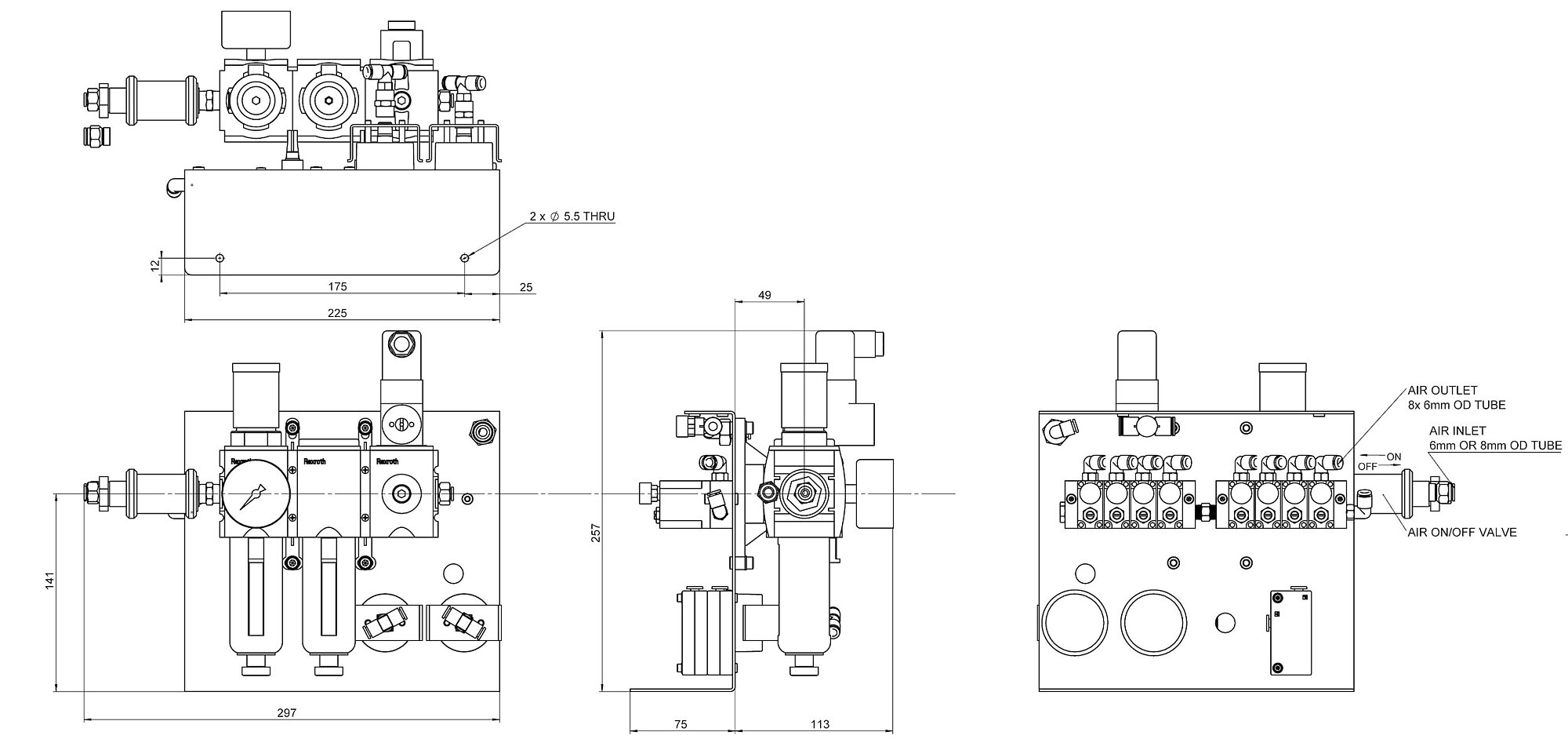

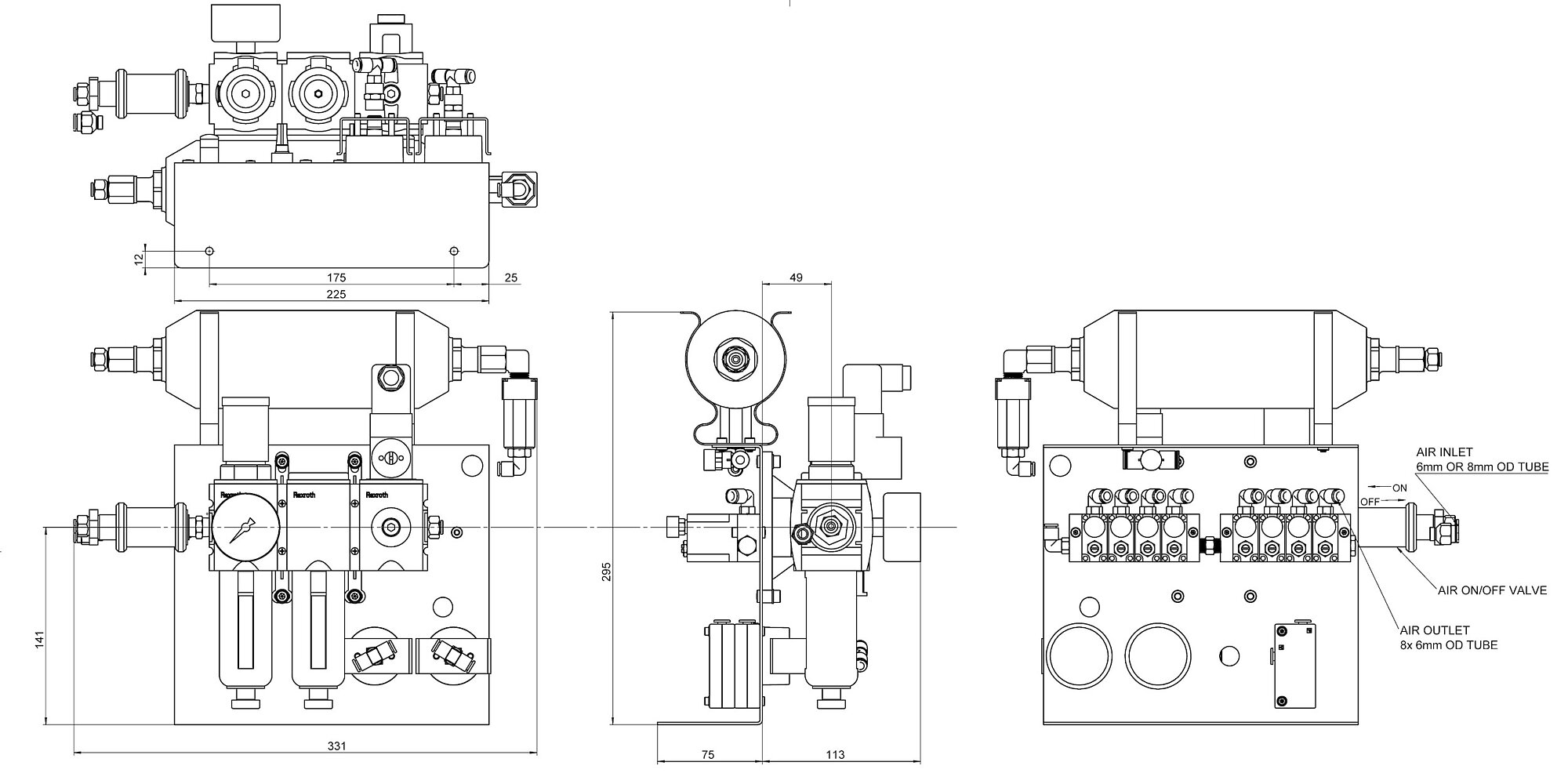

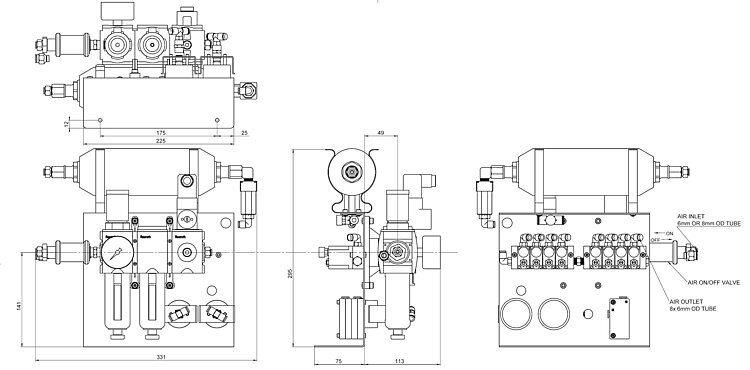

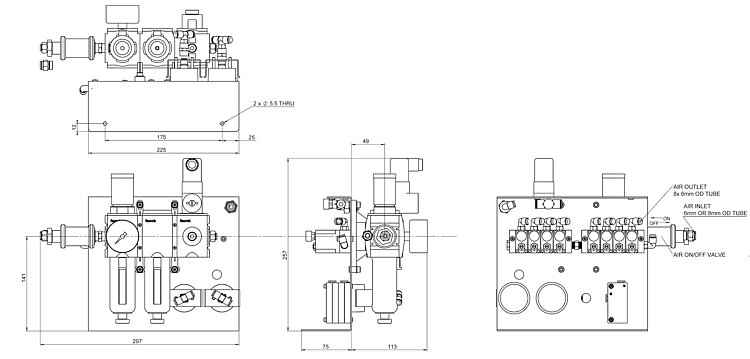

A-804モデルは、A-801モデルとA-802モデルのいずれかをベースとして、4本または8本の独立制御式圧力チャネルに対応した多軸空気分配装置を備えています。さらに、鋼板上で完全に組み立てられた状態でお届けします。

圧縮空気に水分(ISO 8573-1等級4以上で露点が0℃超)が含まれている場合には、エアクリーンユニットの送気上流部に乾燥機(乾燥剤または冷却タイプ)を追加することが推奨されます。

特性

  • 多段式ろ過システム - 複数のろ材により一般的な空気汚染物質を取り除くことができます。
  • 圧力制御 - マノメーター付きの圧力調整器を搭載しており、簡単に給気を調整できます。
  • 遮断弁 - 納入品目には手動式の遮断弁が含まれています。
  • チューブおよびフィッティング - エアクリーンユニットの吸入口コネクタおよび吹出口コネクタ向けに、さまざまなエアフィッティングをご用意しています。目的のフィッティングが見つからない場合はカスタマイズいたしますので、お問い合わせください。納入品目には、エアクリーンユニット接続用の2メートルチューブが含まれています。
  • 半自動排出 - ろ過した物質を簡単に排出できます。

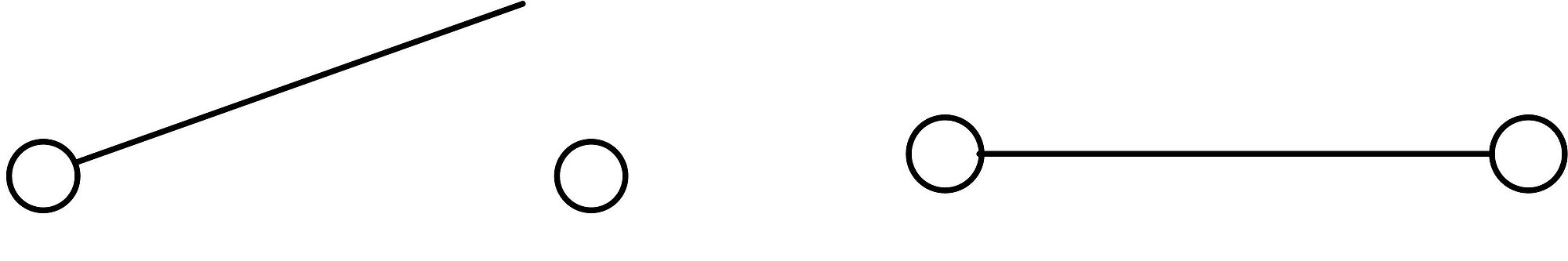

  • 圧力スイッチ(オプション) - エアベアリングを搭載したモーター駆動リニアステージへの給気にエアクリーンユニットを使用する場合、オプションの空気圧スイッチを装着する必要があります。このスイッチをモーションコントローラの動作停止入力につなぐことで、供給圧力に異常が発生した場合でもエアベアリングの破損を防ぐことができます。スイッチのしきい値は調整可能です。
