A-143.025B1
PIglide小型リニアエアベアリングステージ、コアレス3相リニアモーター、トラベルレンジ25 mm、耐荷重40 N、最高速度390 mm/s、アブソリュートリニアエンコーダー、センサー分解能1 nm、BiSS-C、ケーブル長0.5 m

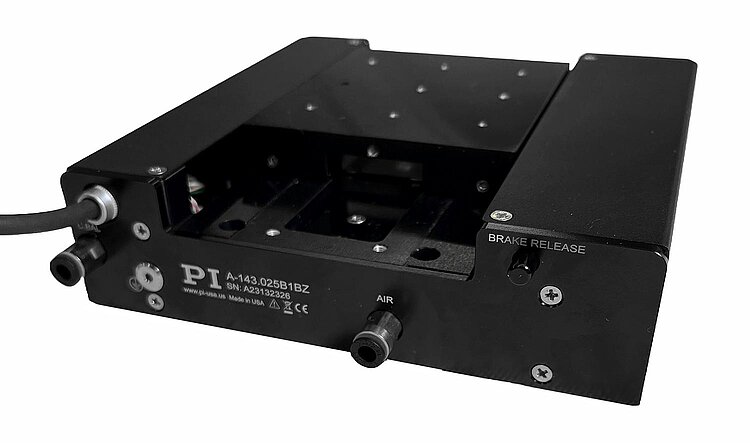

A-143 PIglide小型リニアエアベアリングステージ
高性能 • クリーンルームに対応 • 垂直取り付けオプション
- モーションプラットフォームのサイズ 85 mm × 75 mm
- 薄型 40 mm
- トラベルレンジ 25 mm
- 耐荷重 4 kg
- 速度 最大390 mm/s
- 加速度 最大10 m/s2

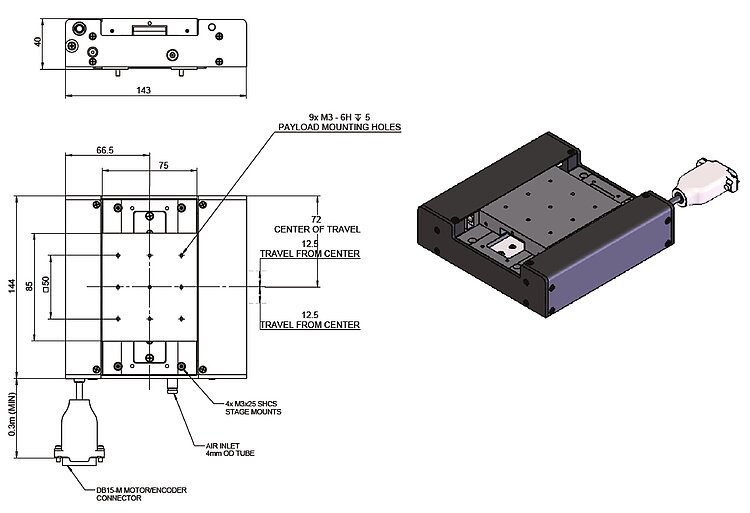

A-143.025B1、寸法（単位：mm）

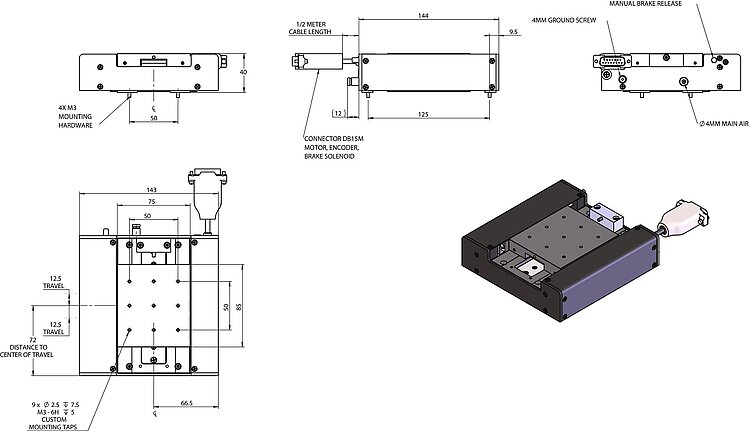

A-143、ブレーキ付き：A-143.025B1B、寸法（単位：mm）
A-143、ブレーキとカウンターバランス付き：A-143.025B1BZ、寸法（単位：mm）
A-143 PIglide小型リニアエアベアリングステージ
製品の解説
仕様
ダウンロード
見積 / 発注
製品概要
PIglide小型リニアステージ（エアベアリング付き）は、リニアモータードライブ、予圧エアベアリング、内蔵の光学式リニアエンコーダーを特徴としています。 小さな設置面積で非常に高い精度を提供するステージです。 非接触コンポーネントを組み合わせることで摩擦のない動作を実現しており、卓越した動的パフォーマンス、ナノメートル精度の位置決め、極めて長寿命を得ることができます。
XYZシステムをセットアップする場合、A-143にはブレーキとカウンターバランスが含まれる垂直取り付けオプションもあります。
アクセサリーとオプション
- PIglideフィルターおよびエアクリーンユニット
- 単軸および多軸のモーションコントローラー
- 垂直取り付け用のブレーキおよび空気圧式カウンターバランス付きモデル
用途となる分野
このステージは、計測、検査、ファイバー位置決め、光学位置決め、スキャニング、パターニングなど、数多くの高精度で非常にダイナミックなアプリケーションに最適です。 このリニアステージは、潤滑を必要としない非接触設計としっかりと固定されたケーブルが特徴で、クリーンルームや医療技術アプリケーションに最適です。
仕様
Select a travel range:
| Motion | A-143.025B1 | A-143.025B1B | A-143.025B1BZ | Tolerance |
|---|---|---|---|---|
| Active axes | X | X | X | |
| Travel range in X | 25 mm | 25 mm | 25 mm | |
| Acceleration in X, unloaded | 10 m/s² | 10 m/s² | 10 m/s² | max. |
| Maximum velocity in X, unloaded | 390 mm/s | 390 mm/s | 390 mm/s | |
| Straightness error in Y (straightness) | ± 0.05 µm | ± 0.05 µm | ± 0.05 µm | typ. |
| Straightness error in Z (flatness) | ± 0.25 µm | ± 0.25 µm | ± 0.25 µm | typ. |
| Angular error around Y (pitch) | ± 80 µrad | ± 80 µrad | ± 80 µrad | typ. |
| Angular error around Z (yaw) | ± 15 µrad | ± 15 µrad | ± 15 µrad | typ. |
| Positioning | A-143.025B1 | A-143.025B1B | A-143.025B1BZ | Tolerance |
| Minimum incremental motion in X | 0.025 µm | 0.025 µm | 0.025 µm | typ. |
| Positioning accuracy in X, calibrated | ± 0.2 µm | ± 0.2 µm | ± 0.2 µm | typ. |
| Bidirectional repeatability in X | 0.1 µm | 0.1 µm | 0.1 µm | typ. |
| Integrated sensor | Absolute linear encoder | Absolute linear encoder | Absolute linear encoder | |
| Sensor signal | BiSS-C, 32-bit, serial | BiSS-C, 32-bit, serial | BiSS-C, 32-bit, serial | |
| Sensor resolution | 1 nm | 1 nm | 1 nm | |
| Drive Properties | A-143.025B1 | A-143.025B1B | A-143.025B1BZ | Tolerance |
| Drive type | Ironless 3-phase linear motor | Ironless 3-phase linear motor | Ironless 3-phase linear motor | |
| Nominal voltage | 60 V | 60 V | 60 V | |
| Nominal current, RMS | 2.2 A | 2.2 A | 2.2 A | typ. |
| Peak current, RMS | 6.5 A | 6.5 A | 6.5 A | typ. |
| Drive force in X | 7.2 N | 7.2 N | 7.2 N | typ. |
| Peak force in X | 21.5 N | 21.5 N | 21.5 N | |
| Force constant | 3.3 N/A | 3.3 N/A | 3.3 N/A | |
| Resistance phase-phase | 4.3 Ω | 4.3 Ω | 4.3 Ω | typ. |
| Inductance phase-phase | 0.53 mH | 0.53 mH | 0.53 mH | |
| Back EMF phase-phase | 3.9 V·s/m | 3.9 V·s/m | 3.9 V·s/m | max. |
| Magnet pitch | 19 mm | 19 mm | 19 mm | |
| Mechanical Properties | A-143.025B1 | A-143.025B1B | A-143.025B1BZ | Tolerance |
| Permissible push force in X | 10 N | 10 N | 10 N | max. |
| Permissible push force in Z | 40 N | 40 N | 40 N | max. |
| Permissible torque in θX | 1.5 N·m | 1.5 N·m | 1.5 N·m | max. |
| Permissible torque in θY | 1.5 N·m | 1.5 N·m | 1.5 N·m | max. |
| Moved mass in X, unloaded | 250 g | 250 g | 250 g | |
| Guide | Air bearing with air preload | Air bearing with air preload | Air bearing with air preload | |
| Overall mass | 600 g | 600 g | 600 g | |
| Material | ハードコートアルミニウム、ステンレススチール製取り付け金具 | ハードコートアルミニウム、ステンレススチール製取り付け金具 | ハードコートアルミニウム、ステンレススチール製取り付け金具 | |
| Holding brake | — | Electromagnetic holding brake | Electromagnetic holding brake | |
| Miscellaneous | A-143.025B1 | A-143.025B1B | A-143.025B1BZ | Tolerance |
| Operating temperature range | 15～25 °C | 15～25 °C | 15～25 °C | |
| Connector | D-sub 15 (m) | D-sub 15 (m) | D-sub 15 (m) | |
| Air connector | One-touch fitting for tubing with 4 mm outer diameter | One-touch fitting for tubing with 4 mm outer diameter | One-touch fitting for tubing with 4 mm outer diameter | |
| Operating pressure | 517 ±35 (= 75 ±5 psi) kPa | 517 ±35 (= 75 ±5 psi) kPa | 517 ±35 (= 75 ±5 psi) kPa | |
| Air consumption | 28 L/min | 28 L/min | 28 L/min | max. |
| Air quality | Clean (filtered up to 1.0 µm or better) - ISO 8573–1 class 1 ǀ Oil free - ISO 8573–1 class 1 ǀ Dry (-15 °C dew point) - ISO 8573–1 class 3 | Clean (filtered up to 1.0 µm or better) - ISO 8573–1 class 1 ǀ Oil free - ISO 8573–1 class 1 ǀ Dry (-15 °C dew point) - ISO 8573–1 class 3 | Clean (filtered up to 1.0 µm or better) - ISO 8573–1 class 1 ǀ Oil free - ISO 8573–1 class 1 ǀ Dry (-15 °C dew point) - ISO 8573–1 class 3 | |
| Cable length | 0.5 m | 0.5 m | 0.5 m | |
| Recommended controllers/drivers | A-81x、A-82x | A-81x、A-82x | A-81x、A-82x |
真直度誤差に関する注記：ステージを取り付ける面の平坦度によって異なります。
最小インクリメンタルモーションに関する注記：システムの安定性（サーボジッター）に直接関係します。これは、使用するサーボドライブによって異なります。
位置決め精度に関する注記：較正された精度は、コントローラー駆動に基づく誤差補償によってのみ達成できます。 これらの値を達成するには、ステージをPIのコントローラー付きでご注文いただく必要があります。 精度の値は短時間の動作を想定しており、ステージの熱ドリフトによる長期的な影響は考慮されていません。
X方向の許容される圧縮力に関する注記：値は垂直取り付け時に適用されます。
許容される圧縮力とモーメントに関する注記：エアベアリングの動作圧力を517 kPa (75 psi) と想定しています。
動作圧力に関する注記：ステージの損傷を防ぐため、コントローラーのE-Stop入力に空気圧センサーを接続することをお勧めします。
At PI, technical data is specified at 22 ±3 °C. Unless otherwise stated, the values are for unloaded conditions. Some properties are interdependent. The designation "typ." indicates a statistical average for a property; it does not indicate a guaranteed value for every product supplied. During the final inspection of a product, only selected properties are analyzed, not all. Please note that some product characteristics may deteriorate with increasing operating time.
見積 / 発注
必要な数量、価格、およびリードタイムに関する無料の見積を依頼するか、必要な編集について説明します。オンラインで提供されるすべての製品は直接発注できます。
A-143.025B1B
PIglide小型リニアエアベアリングステージ、コアレス3相リニアモーター、トラベルレンジ25 mm、耐荷重40 N、最高速度390 mm/s、アブソリュートリニアエンコーダー、センサー分解能1 nm、BiSS-C、電磁保持ブレーキ、ケーブル長0.5 m
A-143.025B1BZ
PIglide小型リニアエアベアリングステージ（エアベアリング付き）、コアレス3相リニアモーター、トラベルレンジ25 mm、耐荷重40 N、最高速度390 mm/s、アブソリュートリニアエンコーダー、センサー分解能1 nm、BiSS-C、電磁保持ブレーキ、空気圧式カウンターバランス、ケーブル長0.5 m
