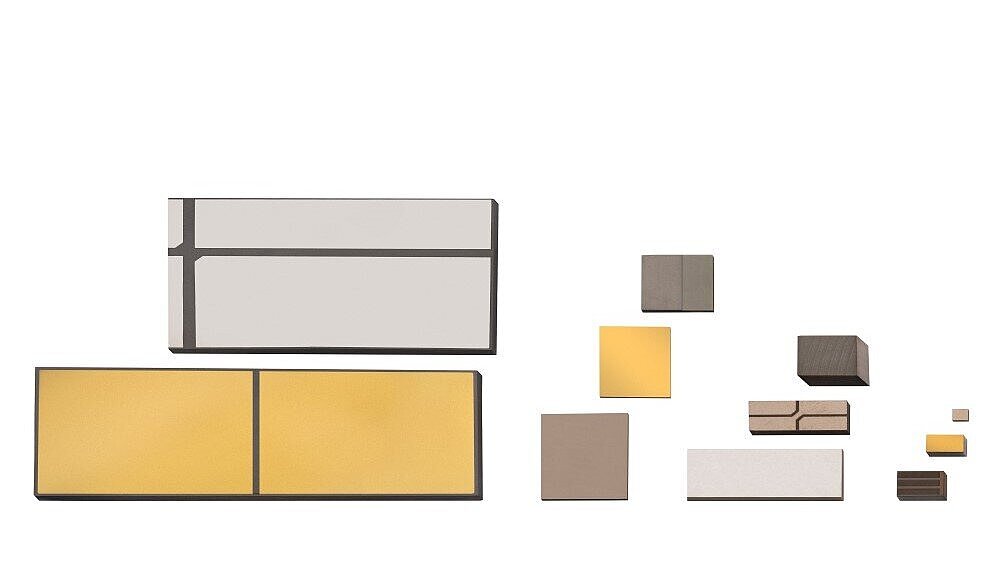

圧電プレートは、超音波技術からセンサーやアクチュエーターの用途まで、幅広い分野で使用されています。 最適なピエゾセラミック材料の選定は、用途ごとの個別の要件によって決まります。 プレートは、カスタマイズされたシステムにシームレスに統合できるよう、さまざまなサイズや設計で製造されています。
産業分野において、ピエゾコンポーネントは圧力センサー、ソナー技術、非破壊材料検査などの用途に使用されています。 医療分野では、高分解能の画像診断技術に活用されています。
組立技術と接続技術を最適に組み合わせるアプローチにより、カスタムのピエゾコンポーネントの製造が可能です。
仕様
PI Ceramicは、30年以上にわたるピエゾセラミックの開発・製造分野の専門知識を有しており、最適な材料選定から、用途に応じたカスタムソリューションの開発まで、包括的なサービスを提供しています。
ピエゾプレートの寸法は、規定の仕様範囲内で個別に調整可能です。 ご提供いただいた要件や寸法に基づき、実現可能性を詳細に検討いたします。

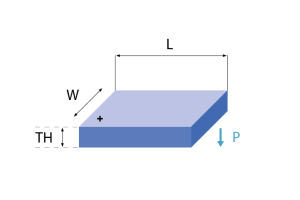

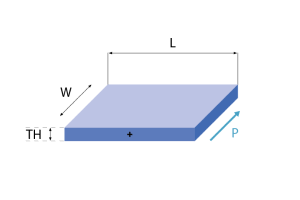

| 長さ（L）（mm） | 1〜80 剪断プレートでは75未満 |
| 幅（W）（mm） | 1〜60 |
| 厚さ（TH）（mm） | 0.1〜30 剪断プレートでは0.2〜10 |
| 電極 | 厚膜（Ag）、薄膜（Ag、Au、CuNi、Cu、NiV）、無電解ニッケル |
| 電極設計 | 全面、エッジラップアラウンド、コーナーラップアラウンド、カスタムの各種設計から選択可能（右欄参照） |
| 終端処理 | はんだ付け、ワイヤボンディング、フレキシブル回路基板など、さまざまな電気接続方法が利用可能。 |
| 分極方向 | ピエゾコンポーネントの設計により、軸方向、半径方向、剪断方向でさまざまな変位に対応。 詳細については、>>動作モードをご覧ください。 |
| 材料 | 強誘電体ソフトおよびハードPZT材料に加え、鉛フリーの代替材料もご用意。 材料の概要については>>こちらをご覧ください。 関連するデータシートは>>こちらをご覧ください。 |
| 追加機能 | 組立・接続技術によるさらなる高機能化に加え、以下のようなカスタム対応済み・実装可能なピエゾコンポーネントも製造可能：
|
| 用途 | ピエゾセラミックプレートは、センサーおよびアクチュエーターの幅広い用途に対応。 対応可能な用途の例については>>こちらをご覧ください。 |
動作モード
ピエゾセラミックプレートは、センサーおよびアクチュエーターとして使用できます。 センサーモードでは、プレートに加わる圧力や超音波などの機械的負荷が、直接圧電効果によって電気信号に変換されます。
ピエゾプレートをアクチュエーターとして使用する場合、電圧を印加することで機械的変位が発生。
直流電圧を使用した場合は静的変形が、交流電圧を加えた場合は（例えば超音波領域の）振動が発生します。 動作方向（軸方向または半径方向）は、ピエゾコンポーネントの設計によって決まります。 変位量は、ピエゾプレートの寸法と印加電圧の双方によって決まります。

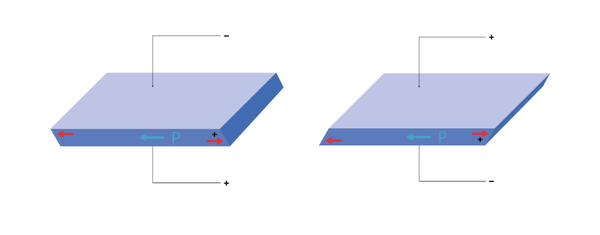

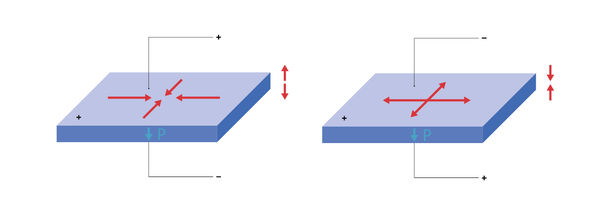

上面が正の分極方向、下面が負の分極方向となるプレートでは、変位方向は以下のようになります。
軸方向の変位（d33効果）は、半径方向（d31効果）にも常にわずかな変形を生じさせます。
軸方向の振動モードで特定の共振周波数を得るには、プレートの厚さの変更が必要です。 半径方向の周波数については、プレートの直径を調整する必要があります。 いずれの場合も、 寸法が大きくなるほど周波数が低くなります。
