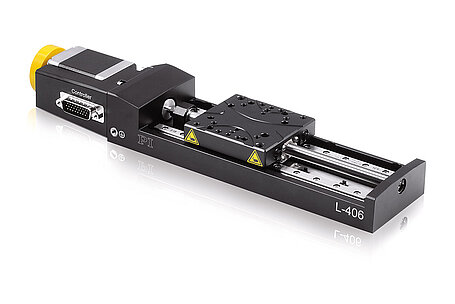

コストパフォーマンスが良く、コンパクトで頑丈なリニアステージ
PIのL-406シリーズの新しいリニアステージは、コンパクトな設置スペースで極めて良好なパフォーマンスデータを有しています。たった65 mmの狭い幅にも関わらず、25 mmのトラベルレンジで最高0.5 µmの精度が可能です。たとえ短納期でも、PI社はモーターコントローラと合わせたソリューションを提供することができます。
リニアステージにはボールベアリングとリードネジで構成されており、最大荷重は10kgです。内部応力を緩和するアルミニウムの本体が高い安定性を保証いたします。
このことは産業および研究分野で広く使うことが出来ることを意味しております。
L-406のストロークは、26 mm、52 mm、102 mmでご使用いただけます。さらに、アダプターを使用することなくXYセットアップに取り付けたり、ブラケットを使って垂直にマウントすることができます。
DCギヤモーター搭載バージョンでは、内蔵されている高分解能回転エンコーダが位置計測を行います。ストローク中央に位置する非接触の光学リミットスイッチや方位を感知するリファレンススイッチが、オートメーションタスクでの使用を単純化します。
モータ用コントローラ: 1軸またはコンパクト4軸ソリューション。PIMotionMasterは産業向け多軸コントローラです。
1軸制御用として、PI社は使いやすいDCサーボモータ用C-863デジタルMercuryモーションコントローラと、ステッパーモータ用のC-663を提供しています。C-884は、最大4軸のDCモータ制御が可能です。PIMotonMasterを使うことにより、L-406を利用して、最大40軸を制御することができます。
さらに、ユーザーは、自社開発のコマンドセットを使用して、PI社のモーションコントローラを制御することもできます。
