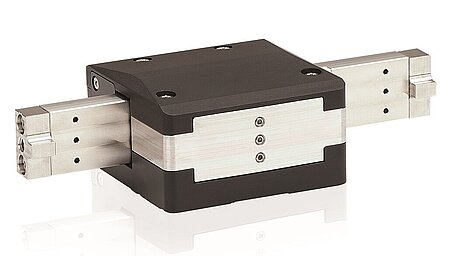

高速、強力、高い耐久性:新しいピエゾステッピングドライブ – 産業アプリケーションでのナノメートル精度のポジショニング

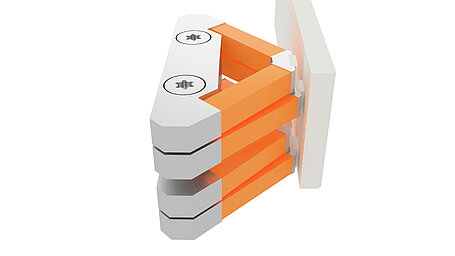

V字型に並べられたPICMA®アクチュエータにより、最低でも60Nの保持力、50Nの圧縮/引張力、そして最大15mm/sの速度の、信頼性が高くきわめて正確なフィードモーションが実現します。最大で5kgまでの荷重を正確なナノメートル精度でポジショニングできます。ランナー長は、25mmから100mmの間で可変です。アクチュエータの信頼性の高いリフトオフ動作と、正確に一致したフレクシャガイドによって、長期の寿命が保証されます。フィールドテストでは、データシートに30kmと指定されたトラベルパスの値は3倍以上も上回りました。ドライブはモジュラー設計であるため、低コストで迅速にお客様の要件に適応できます。
新しいステッピングドライブでは、NexLine®およびNEXACT®ドライブの既知のウォーキング原理(画像2)と標準的なPICMA®アクチュエータシリーズの高い信頼性とが組み合わさっています。
PICMA®アクチュエータには、オールセラミック素材の絶縁体が採用されているため、従来のセラミック絶縁されていないアクチュエータよりもパフォーマンスと寿命の両面で優れています。セラミックの絶縁層によって、湿度と、リーク電流が増加することによる故障からモノリシックのピエゾセラミックブロックが保護されるため、極端な環境条件下でも高モーションサイクルが達成されます。電動ドライブとは異なり、ここには回転パーツや摩擦がありません。そのため、ピエゾアクチュエータには、バックラッシュ、メンテナンス、摩耗がありません。
詳細な技術情報:
N-331の詳細:
PI(Physik Instrumente)社について
PI(Physik Instrumente)社は、高精度ポジショニングテクノロジの世界市場におけるリーダー的な存在をきづいてきました。PI社は40年間、ピエゾドライブまたはモータドライブによる標準製品およびOEM製品を開発し、製造しています。ドイツの4拠点のほかに、PIグループには15の販売およびサービスの海外拠点があります。www.pi.ws
