C-990.FA1 PI FA1 Alignment Tool
新製品

C-990.FA1 PI FA1 Alignment Tool

光電子コンポーネントの位置を高速スキャンするソフトウェア

  • PIアライメントシステム用の使いやすいソフトウェア
  • シリコンフォトニクスでのアライメント作業専用に最適化
  • スキャンを簡単に設定、実行、評価
to content 見積 / 発注

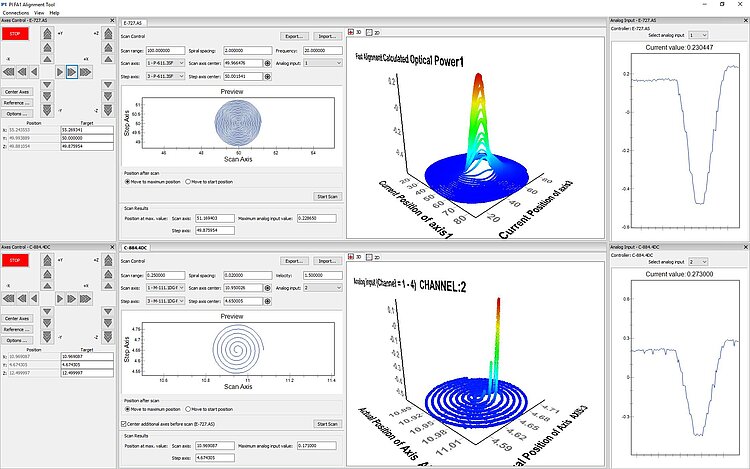

PI FA1アライメントツール、メインウィンドウ
C-990.FA1 PI FA1 Alignment Tool
製品の解説 ダウンロード 見積 / 発注

アライメントプロセスにおける高速スキャニング用ソフトウェア

光電子コンポーネントの位置調整のニーズに完全に対応：定義したエリアスキャンとスキャン結果をグラフィカルに表示。測定した強度信号をモニタリング。設定を保存、読み込み。

システム構成

フレキシブルな構成 長い移動範囲には最大6つの電動軸、精密な位置合わせには3つのピエゾ軸が使用されています。PI社推奨システム：粗いアライメントと細かいアライメント用にそれぞれ3軸のF-131.3SD1、5つの電動軸付きのF-122.5DC。対応コントローラ：電動軸用C-884、ピエゾ精密ポジショナ用E-727.AS ご要望に対応可能です。

インストール要件

Windowsオペレーティングシステムを搭載したPCに最適。インストールおよび操作にコマンドやプログラミングに関する知識は不要。アライメントシステムの起動およびパラメーター設定には、PIMikroMoveなどのソフトウェアを使用する必要があります。

ライセンスモデル

本ソフトウェアは有償です。1つのライセンスでC-884コントローラー1台とE-727.ASコントローラー1台をそれぞれ使用可能であり、ライセンスはデバイスのシリアル番号に関連付けられます。

データシートのダウンロード画面へ 仕様へ 見積 / 発注

ダウンロード

データシート

データシート

Datasheet C-990.FA1

日付 / バージョン
2019-03-05
pdf - 104 KB
日付 / バージョン
2019-03-05
pdf - 106 KB
日付 / バージョン
2019-05-22
pdf - 545 KB
日付 / バージョン
2019-07-17
pdf - 515 KB
ダウンロード
ダウンロード
ダウンロード
ダウンロード

ドキュメント

ドキュメント

User Manual C990T0001

C-990.FA1 PI FA1 Alignment Tool - Software for aligning optoelectronic components

日付 / バージョン
2024-06-05
pdf - 3 MB
英語

一般的なソフトウェアのドキュメント

一般的なソフトウェアのドキュメント

User Manual A000T0075

Implementing a C-887 PI Controller in TwinCAT 3.1

日付 / バージョン
2024-06-05
pdf - 1 MB
一般的なソフトウェアのドキュメント

User Manual A000T0028

Updating PI Software with PIUpdateFinder

日付 / バージョン
2024-06-04
pdf - 416 KB
日付 / バージョン
2024-06-04
pdf - 422 KB
一般的なソフトウェアのドキュメント

Software Manual SM148

PIMikroMove

日付 / バージョン
2024-10-23
pdf - 6 MB
英語
見積 / 発注

見積 / 発注

必要な数量、価格、およびリードタイムに関する無料の見積を依頼するか、必要な編集について説明します。オンラインで提供されるすべての製品は直接発注できます。

C-990.FA1 新製品!
光電子コンポーネントの位置を自動調整するソフトウェアであるPI FA1アライメントツール。モーター駆動軸向けのC-884コントローラー、およびひずみゲージセンサー搭載ピエゾ軸向けの高速アライメントルーチン(スパイラルエリアスキャン)を備えたE-727.ASコントローラーに対応。
