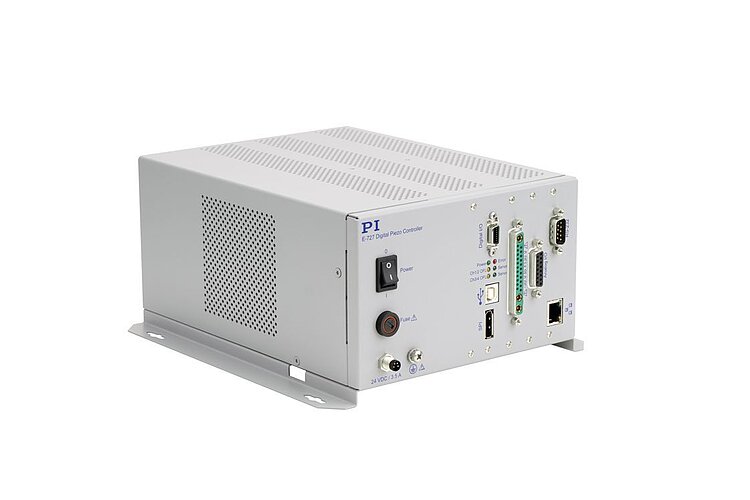

E-727.x • E-727.xAP Digital Multi-Channel Piezo Controller

For Nanopositioning Systems with Capacitive, Piezoresistive or Strain Gauge Sensors

E-727.x • E-727.xAP Digital Multi-Channel Piezo Controller
製品の解説 仕様 ダウンロード 見積 / 発注
  • 20 kHz sampling rate control
  • Option for increased output current
  • Interfaces: TCP/IP, USB and RS-232
  • Optional analog inputs and outputs
  • Autoloading of calibration data from stage ID chip for interchangeability of controller and mechanics
  • 4th order polynomial linearization for mechanics and electronics

Digital controller for piezo-based nanopositioning systems

Integrated low-noise power amplifiers for PICMA® piezo actuators. Output voltage -30 to +130 V. Supports nanopositioning systems with strain gauge sensors, capacitive sensors or piezoresistive sensors. P-I controller with 2 notch filters. Linearization based on 4th-order polynomials. Optional Dynamic Digital Linearization (DDL). Delivery includes wide input range power supply, USB and RS-232 cable.

High dynamics

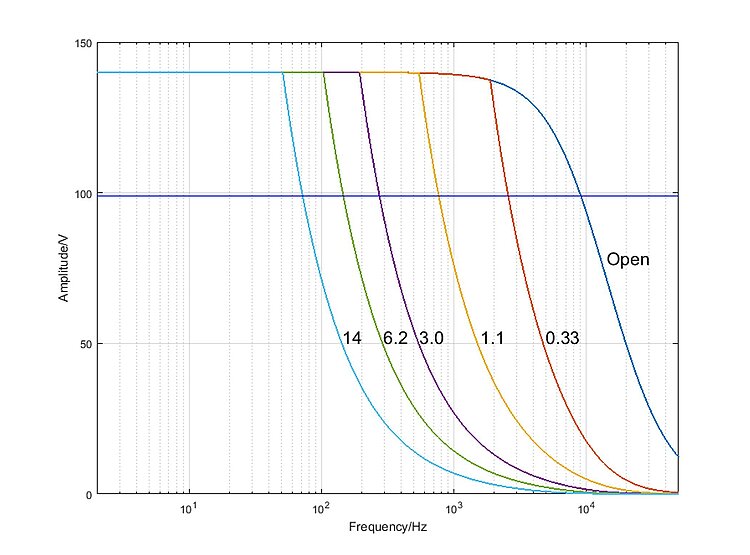

Increased output current (optional) for dynamic applications that require a high peak current.

Extensive functionality

ID chip for fast startup and quick exchange of system components. Data recorder, wave generator, macros. Extensive software support, e.g., for NI LabVIEW, dynamic libraries for Windows and Linux.

Interfaces

TCP/IP, USB, RS-232, SPI. 4 analog inputs and outputs each (optional) for external sensors, target values or external amplifiers. 4 digital inputs and outputs respectively.

Specifications

Datasheet

Datasheet E-727.xAP

日付 / バージョン
2018-06-18
日付 / バージョン
2018-06-18
日付 / バージョン
2018-07-11
ドキュメントの言語

Downloads

Datasheet

Datasheet

Datasheet E-727.xAP

日付 / バージョン
2018-06-18
日付 / バージョン
2018-06-18
日付 / バージョン
2018-07-11
ドキュメントの言語

Documentation

Documentation

Short Instructions PZ289

Digital Piezo Controllers E-709.xxG / E-727 / E-754
日付 / バージョン
1.0.0 2019/09
日付 / バージョン
1.0.0 2019/09
ドキュメントの言語
Documentation

Technical Note A000T0074

Guide to Grounding and Shielding
日付 / バージョン
2018-11-22
日付 / バージョン
2018-11-22
ドキュメントの言語
Request download link
Documentation

User Manual E727T0005

E-727 Digital Multi-Channel Piezo Controller
日付 / バージョン
2019-06-28
ドキュメントの言語 英語
Request download link
Documentation

User Manual E727T0012

E-727.AS Digital Multi-Channel Piezo Controller With Area Scan Routines for Fast Optical Alignment in Silicon Photonics Production
日付 / バージョン
2018-08-16
ドキュメントの言語 英語
Request download link
Documentation

Commands Manual PZ281

GCS Commands for E-727 Digital Multi-Channel Piezo Controller
日付 / バージョン
1.1.0 2019-01-30
ドキュメントの言語 英語
Request download link
Documentation

Software Manual PZ260

GCS Driver Set for use with NI LabVIEW Software, for E-727 Digital Multi-Channel Piezo Controller
日付 / バージョン
2016-06-30
ドキュメントの言語 英語
Request download link

General Software Documentation

General Software Documentation

Software Manual SM157

PIPython - Programming PI Controllers with Python
日付 / バージョン
2020-01-17
日付 / バージョン
2020-01-17
ドキュメントの言語
Request download link
General Software Documentation

Software Manual SM146

GCS Array Data Format
日付 / バージョン
1.2.1
ドキュメントの言語 英語
Request download link
General Software Documentation

Software Manual SM148

PIMikroMove
日付 / バージョン
2.14.0 2020-01-30
ドキュメントの言語 英語
Request download link
General Software Documentation

Software Manual SM151E

PI GCS2 DLL
日付 / バージョン
2.10.0 2019-08-26
ドキュメントの言語 英語
Request download link
General Software Documentation

Software Manual SM154

Merge Tool for use with Driver Sets for NI LabVIEW Software
日付 / バージョン
6.18.0 2018-10-16
ドキュメントの言語 英語
Request download link
General Software Documentation

Software Manual SM155

PI MATLAB Driver GCS 2.0
日付 / バージョン
1.1.0 2016-02-29
日付 / バージョン
1.1.0 2016-02-29
ドキュメントの言語
Request download link
General Software Documentation

Software Manual PZ181

GCS Driver Set for use with NI LabVIEW Software, for Controllers with Analog Inputs
日付 / バージョン
6.3.1
ドキュメントの言語 英語
Request download link
General Software Documentation

Technical Note A000T0032

PI Update Finder: Updating software without internet connection
ドキュメントの言語 英語
Request download link

Quote / Order

Ask for a free quote on quantities required, prices, and lead times or describe your desired modification. All products available online can be ordered directly
