P-545.2C8S
PInano Cap XY ピエゾシステム、スライドガラス用開口部、トラベルレンジ（X × Y）200 µm × 200 µm、静電容量式間接位置測定、D-sub 25W3（オス）コネクター、ケーブル長1.7 m、USBデジタルコントローラー付属

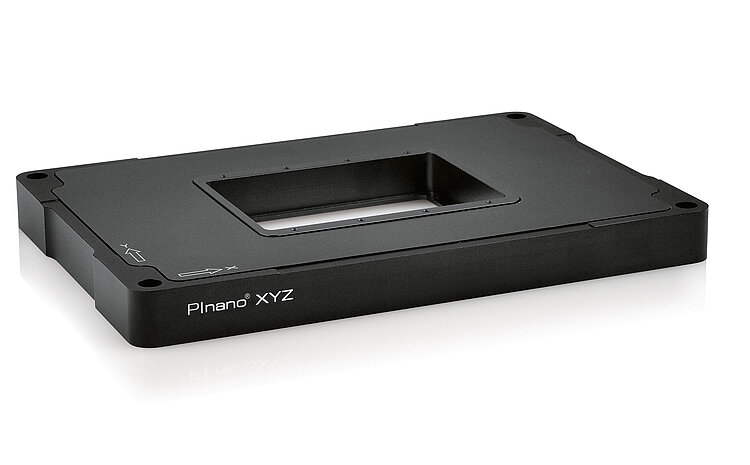

P-545.xC8S PInano Cap XY（Z）ピエゾシステム
Capacitive Position Measuring for Super-Resolution Microscopy
- 優れた安定性と再現性
- 最大トラベルレンジ：200 µm × 200 µm × 200 µm
- E-727 USBコントローラーおよびソフトウェア付属
- サブナノメートル分解能
- ミリ秒オーダーの高速応答
- 薄型（20 mm）で組み込みが簡単
- 凹型サンプルホルダー、自由回転式レボルバー

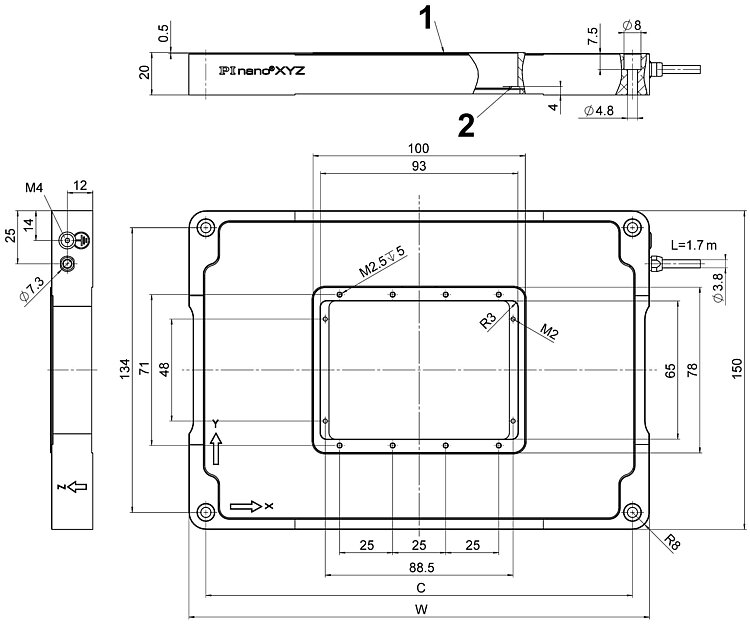

P-545.xx8S、寸法単位はmm。 P-545.3x8S：W = 217、C = 201。 P-545.2x8S：W = 182、C = 166。 1：モーションプラットフォームの上部取り付け面（8つのM2.5取り付け穴）。 2：モーションプラットフォームの下部取り付け面（4つのM2取り付け穴（スルーホール））。
アクセサリー：P-545.PD3、ペトリ皿ホルダー、寸法単位はmm。
アクセサリー：P-545.SH3、スライドガラスホルダー、寸法単位はmm。 1：標準スライドガラス用の凹部（25 mm × 75 mm）。
P-545.xC8S PInano Cap XY（Z）ピエゾシステム
製品の解説
仕様
ダウンロード
見積 / 発注
P-545.xC8Sシステム、P-545.2C8HまたはP-545.3C8H ピエゾステージとE-727.3CDA コントローラーで構成
応用分野
- 超解像顕微鏡
- スクリーニング
- 共焦点顕微鏡
- バイオテクノロジー
- 高湿度環境でも維持される高い信頼性
PICMAピエゾアクチュエーターによる卓越した寿命
PICMAピエゾアクチュエーターは、オールセラミック絶縁を採用しています。 これにより湿度やリーク電流の増加に起因する故障から、アクチュエーターを保護。 従来のポリマー絶縁アクチュエーターに比べて、PICMAアクチュエーターは、最大10倍の寿命を実現。 1,000億回のサイクルでも故障ゼロの実績があります。
静電容量センサーによるサブナノメートル分解能
静電容量センサーは、非接触でサブナノメートル分解能の測定を行います。 優れた動作直線性、長期安定性、kHz領域の帯域幅を保証します。
ゼロプレイのフレクシャーガイドによる高いガイド精度
フレクシャーガイドはメンテナンスフリーで、摩擦や摩耗がなく、潤滑不要です。 高剛性により大きな負荷容量を実現し、衝撃や振動に対して優れた耐性を備えています。 幅広い温度範囲で動作します。
直接位置測定による高精度
動作は、駆動機構やガイド機構の影響を受けることなくモーションプラットフォームで直接測定されます。 これにより、最適な再現性、卓越した安定性、堅牢で応答性の高い制御が可能になります。
迅速な本番稼働を実現する幅広いソフトウェア
MATLABやNI LabVIEW、およびすべての汎用オペレーティングシステム（Windows、Linux、macOS）に対応しているため、ほぼすべての環境で迅速かつ効率的に統合できます。 高度なプログラミング例やPIMikroMoveなどのソフトウェアツールにより、本番稼働までの時間が大幅に短縮されます。
仕様
仕様
Select a travel range:
| Motion | P-545.2C8S | P-545.3C8S | Tolerance |
|---|---|---|---|
| Active axes | X ǀ Y | X ǀ Y ǀ Z | |
| Travel range in X | 200 µm | 200 µm | |
| Travel range in Y | 200 µm | 200 µm | |
| Travel range in Z | — | 200 µm | |
| Positioning | P-545.2C8S | P-545.3C8S | Tolerance |
| Integrated sensor | Capacitive, indirect position measuring | Capacitive, indirect position measuring | |
| System resolution | < 1 nm | < 1 nm | typ. |
| Drive properties | P-545.2C8S | P-545.3C8S | Tolerance |
| Drive type | PICMA® | PICMA® | |
| Electrical capacitance in X | 6 µF | 6 µF | ±20 % |
| Electrical capacitance in Y | 6 µF | 6 µF | ±20 % |
| Electrical capacitance in Z | — | 12 µF | ±20 % |
| Mechanical properties | P-545.2C8S | P-545.3C8S | Tolerance |
| Permissible push force in Z | 50 N | 50 N | max. |
| Permissible pull force in Z | 30 N | 30 N | max. |
| Guide | Flexure guide with lever amplification | Flexure guide with lever amplification | |
| Overall mass | 1 kg | 1.2 kg | ±5 % |
| Material | アルミニウム | アルミニウム | |
| Miscellaneous | P-545.2C8S | P-545.3C8S | Tolerance |
| Operating temperature range | 15～40 °C | 15～40 °C | |
| Connector | D-sub 25W3 (m) | D-sub 25W3 (m) | |
| Cable length | 1.7 m | 1.7 m | +10 cm |
| Controller | P-545.2C8S | P-545.3C8S | Tolerance |
| Controller type | E-727.3CDA（納入品目に含む） | E-727.3CDA（納入品目に含む） | |
| Application-related functions | Makro ǀ Data recorder | Makro ǀ Data recorder | |
| Motion types | Wave generator | Wave generator | |
| Communication interfaces | Ethernet ǀ RS-232 ǀ SPI ǀ USB | Ethernet ǀ RS-232 ǀ SPI ǀ USB | |
| Command set | GCS 2.0 | GCS 2.0 | |
| User software | PIMikroMove | PIMikroMove | |
| Application programming interfaces | C, C++, C# ǀ MATLAB ǀ NI LabView | C, C++, C# ǀ MATLAB ǀ NI LabView | |
| I/O lines | 18ビットA/Dコンバーターを介したアナログ入力、20ビットD/Aコンバーターを介したアナログ出力。 | 18ビットA/Dコンバーターを介したアナログ入力、20ビットD/Aコンバーターを介したアナログ出力。 |
Z方向許容圧縮力：動的動作時の推奨荷重は0.5 kg（最大）です。 荷重が軽減された場合は、より高いダイナミクスが可能になります。
PIのピエゾナノポジショニングシステムは摩擦のない構造のため、システムの分解能を制限する要因はアンプや計測系に起因するノイズのみです。
PI では、技術データは 22 ±3 ℃ において規定されています。 記載がない限り、数値は負荷のない条件のもとにあります。 一部の特性は相互に依存しています。 「typ.」の表記は、特性の統計的な平均値を示すものであり、供給されるすべての製品に対して保証値を示すものではありません。 製品の最終検査では、すべての特性ではなく、選択された特性のみが分析されます。 一部の製品特性は、使用時間の増加に伴って劣化する可能性がある点にご注意ください。
