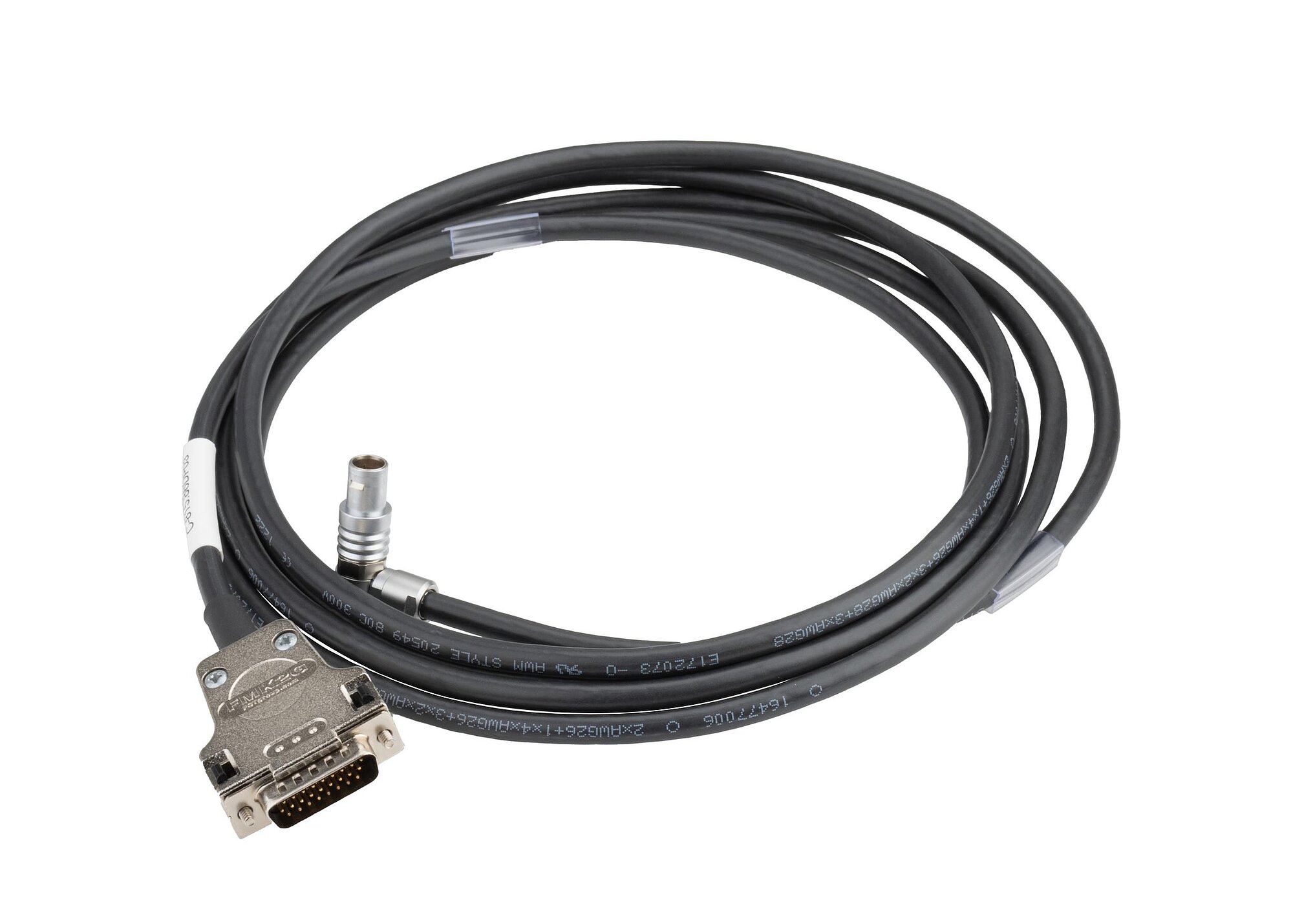

C-815.86DP ヘキサポッドケーブル

C-815.86DP ヘキサポッドケーブル

Combined Power Supply and Data Transmission Cables

プラグ付きケーブルで簡単に取り扱い可能
ドラッグチェーン対応設計により、産業用途での使用が可能
ケーブルの長さは3 mから10 mまで対応
データ信号と動作電圧を1本のケーブルで伝送することで、簡単なケーブル管理が実現

見積 / 発注

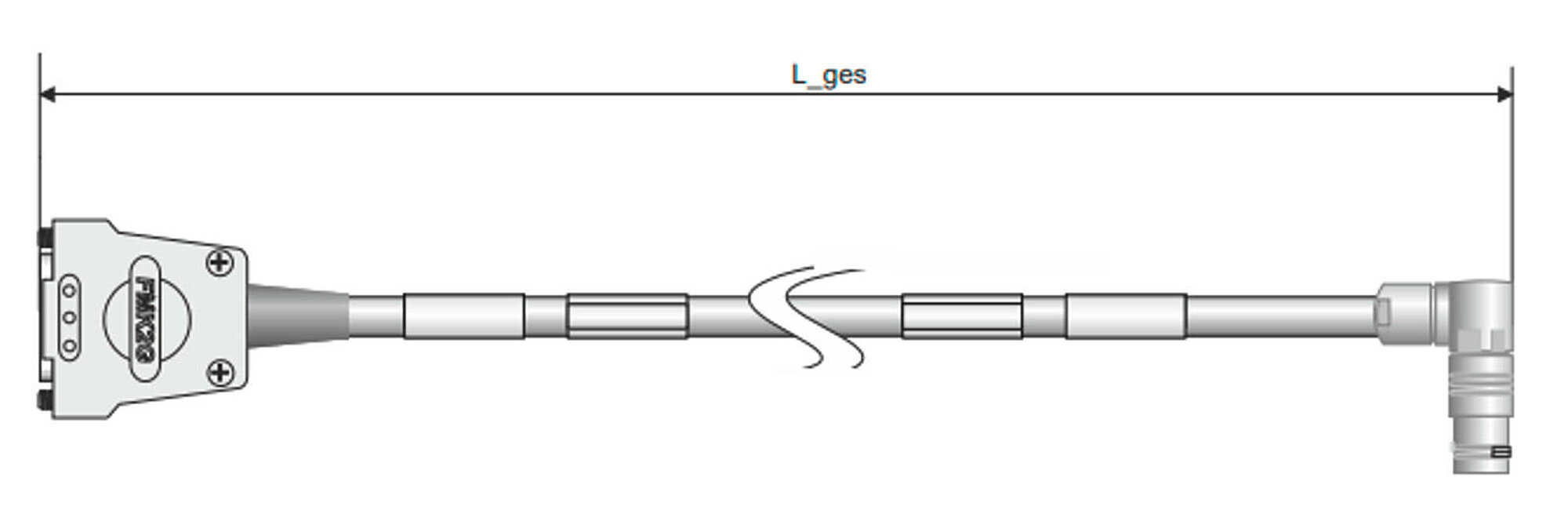

C-815.86DPのケーブルの長さ

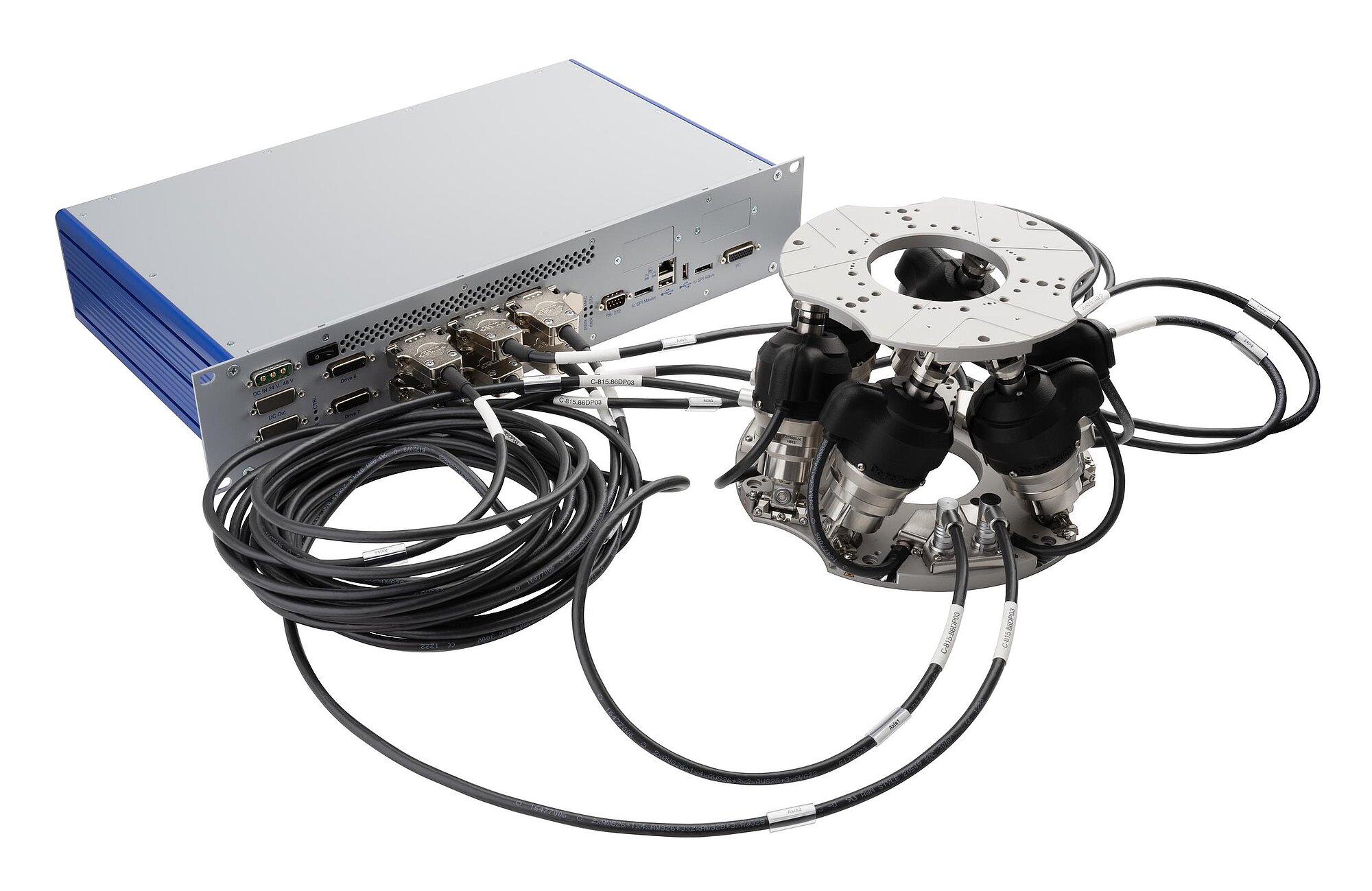

H-815ヘキサポッドとC-887コントローラー（電源ドライバ内蔵）間の配線、C-815.86DP030Aケーブル使用

電源・データ伝送兼用ケーブル

C-815.86DPケーブルは、データ信号と必要な動作電圧の両方を伝送します。

電源ドライバを内蔵していないヘキサポッド用の接続ケーブルとして使用できます。

電源ドライバを内蔵したコントローラーに接続するには、ヘキサポッド1台につき6本のケーブルが必要です。

このケーブルは、シームレスな通信と効率的な電圧伝送を実現し、産業用途におけるヘキサポッドの性能を最適化します。このケーブルは、過酷な環境下でも優れた耐久性と信頼性の高い動作を保証するように設計されています。

データシートのダウンロード画面へ仕様へ見積 / 発注

データシート

日付 / バージョン

2025-08-12

pdf - 894 KB

日付 / バージョン

2025-08-12

pdf - 898 KB

ダウンロード

ダウンロード

	C-815.86DP03A	C-815.86DP05A	C-815.86DP07A	C-815.86DP10A
Controller side connector	HD D-sub 26 (m)	HD D-sub 26 (m)	HD D-sub 26 (m)	HD D-sub 26 (m)
Mechanics side connector	Circular push-pull connector 16-pole (m) 90°	Circular push-pull connector 16-pole (m) 90°	Circular push-pull connector 16-pole (m) 90°	Circular push-pull connector 16-pole (m) 90°
Cable length	3 m	5 m	7.5 m	10 m
Operating temperature range	-20 to 80 °C	-20 to 80 °C	-20 to 80 °C	-20 to 80 °C
Cable outer diameter	6.8 mm	6.8 mm	6.8 mm	6.8 mm
Bending radius for fixed installation	50 mm	50 mm	50 mm	50 mm
Bending radius in drag chain	99 mm	99 mm	99 mm	99 mm
Maximum number of bending cycles	1500000	1500000	1500000	1500000
Drag chain compatibility	suitable for drag chains	suitable for drag chains	suitable for drag chains	suitable for drag chains

データシートのダウンロード画面へダウンロード画面へ見積 / 発注

データシート

日付 / バージョン

2025-08-12

pdf - 894 KB

日付 / バージョン

2025-08-12

pdf - 898 KB

ダウンロード

ダウンロード

見積 / 発注

必要な数量、価格、およびリードタイムに関する無料の見積を依頼するか、必要な編集について説明します。オンラインで提供されるすべての製品は直接発注できます。

C-815.86DP03A

ヘキサポッド用接続ケーブル（電源ドライバなし）：D-sub HD 26ピン（オス）- 円形プッシュプルコネクタ 16ピン（オス）90°、ドラッグチェーン対応、3 m

見積リストに追加見積リストから削除

C-815.86DP05A

ヘキサポッド用接続ケーブル（電源ドライバなし）：D-sub HD 26ピン（オス）- 円形プッシュプルコネクタ 16ピン（オス）90°、ドラッグチェーン対応、5 m

見積リストに追加見積リストから削除

C-815.86DP07A

ヘキサポッド用接続ケーブル（電源ドライバなし）：D-sub HD 26ピン（オス）- 円形プッシュプルコネクタ 16ピン（オス）90°、ドラッグチェーン対応、7.5 m

見積リストに追加見積リストから削除

C-815.86DP10A

ヘキサポッド用接続ケーブル（電源ドライバなし）：D-sub HD 26ピン（オス）- 円形プッシュプルコネクタ 16ピン（オス）90°、ドラッグチェーン対応、10 m

見積リストに追加見積リストから削除

設計のカスタマイズを依頼見積リストに移動
