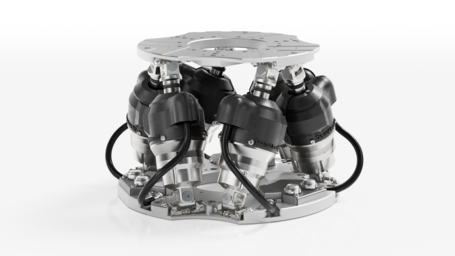

Physik Instrumente (PI)、24時間365日稼働の産業プロセス用ヘキサポッドH-815を発売

H-815は、堅牢でコンパクトな設計と高精度なモーションコントロールを特徴とし、要求の厳しい24時間365日稼働の産業用途に対応します。 この産業用ヘキサポッドは、±0.05 µmの再現性、50 nmの最小ステップサイズ、アブソリュートエンコーダを搭載し、最高の精度と位置安定性が求められるプロセスに最適です。 代表的な用途としては、レンズやカメラモジュールの組立、光学部品の自動アライメント、クリーンルームやOEM(相手先ブランド製造)環境での位置決め、品質保証における試験・校正プロセスなどが挙げられます。
コンパクトで堅牢、組み込みが容易
「産業用ヘキサポッドH-815は、最高の精度が求められる継続的な産業用途向けに特別に開発されました。 コンパクトな設計により、24時間365日稼働の自動化プロセスに容易に組み込むことができます。 また、堅牢な設計と高品質なコンポーネントを特徴とし、高稼働サイクルでも信頼性の高い耐久性を提供します。 内蔵ブレーキとSIL 3準拠の安全規格により、安全な操作と信頼性の高いプロセスをサポートします。 スペースが限られた用途においても、H-815は高い再現性と精度により、コンパクトな設計ながら優れたパワーとスピードを実現しています」と、PIのヘキサポッド担当プロダクトマネージャー、Christian Zieglerは述べています。
優れた信頼性・精度・効率性
パラレルキネマティックシステムは、複雑な動作プロファイルに対応する、精密に制御可能な6自由度を提供し、最大10 kgのペイロードに対応します。 回転中心を自由に定義できるため、柔軟性を最大化できます。これにより、ヘキサポッドモーションプラットフォームは、例えばミクロンレンジのアライメントプロセスなど、特定の要件に正確に適応できます。 アブソリュートエンコーダを使用することで、H-815は起動時に位置データをリファレンス動作なしで取得できるため、自動化生産ラインにおける大幅な時間短縮、効率向上、ダウンタイムの削減を実現します。 アブソリュートエンコーダは、特に停電時や再起動後においても高い信頼性を提供します。 さらに、内蔵ブレーキは、あらゆる位置で信頼性の高い操作と安全なプロセスを実現します。
コントローラーとソフトウェア
H-815は、強力なモーションコントローラーC-887.4xx1と、シンプルな統合と高精度な制御をサポートする直感的なPIMikroMoveソフトウェアによって制御されます。 コントローラーは、幅広い高度な安全機能( SIL 3認証やセーフティリレー接続ポートなど)を備えています。これにより、コントローラーに接続されたヘキサポッドは、安全性が重視される用途にも使用できます。 コントローラーには、オプションで高分解能・超高速アナログ入力を搭載でき、高精度なアライメントルーチンに最適な環境を実現します。 最も要求の厳しい24時間365日稼働の産業オートメーション用途向けに、オプションのEtherCATフィールドバスインターフェースも提供しています。
詳細な技術情報、3Dデータ、用途例については、 最高精度が求められる24時間365日稼働産業用途向けH-815ヘキサポッドおよび高スループットのレンズアライメントをご覧ください。
PIは、パラレルキネマティックの開発・製造において30年以上の経験を有し、1 kgから250 kgまでの耐荷重に対応するヘキサポッドを提供しています。 圧電駆動、電磁駆動、ハイブリッド駆動など、幅広い駆動技術を網羅したポートフォリオにより、回転中心を自由に定義できるため、用途における柔軟性を最大化できます。
Physik Instrumente (PI) の概要
Physik Instrumente (PI) は、ドイツのカールスルーエに本社を置く、産業オートメーション、フォトニクス、半導体産業、顕微鏡&ライフサイエンスなどの分野で、高精度位置決め技術とピエゾアプリケーションの市場と技術をリードする企業です。 PIの1,900名を超えるスペシャリストたちは、世界中のお客様と密接に協力しながら、50年以上にわたって技術的な可能性の限界を押し広げてきました。 その基盤となるのが、各種駆動技術、自社開発のセンサー技術、エレクトロニクス、制御技術です。 PIのポートフォリオは、コンポーネントからサブシステム、オーダーメイドの完全なソリューションまで多岐にわたります。 560件を超える取得済みおよび出願中の特許の数を保有するPIは、精密位置決めとピエゾ技術の分野で、業界をリードしています。 PIはグローバルに事業を展開しており、欧州、北米、アジアに生産拠点を9か所と営業&サービス支店を16か所を有しています。
