見積もりをリクエストする前に以下をご確認ください
- 限りのあるスペースでの精密動作ですか？
ピエゾアクチュエーターはコンパクトな設計が特徴です。 様々なサイズが用意されており、限られたスペースでもACおよびDCアプリケーションに使用できます。 - 要求の厳しい環境で信頼性が必要な場合
PICMA®積層ピエゾアクチュエーターは温度安定性と耐湿性に優れており、10-9 hPaまでの超高真空に対応します。 極低温環境でも使用できます。 - 特別設計が必要な場合
ご要望に応じて、カスタム設計や特定用途向けのプロトタイプ開発も承ります。 - 迅速な納品が必要な場合

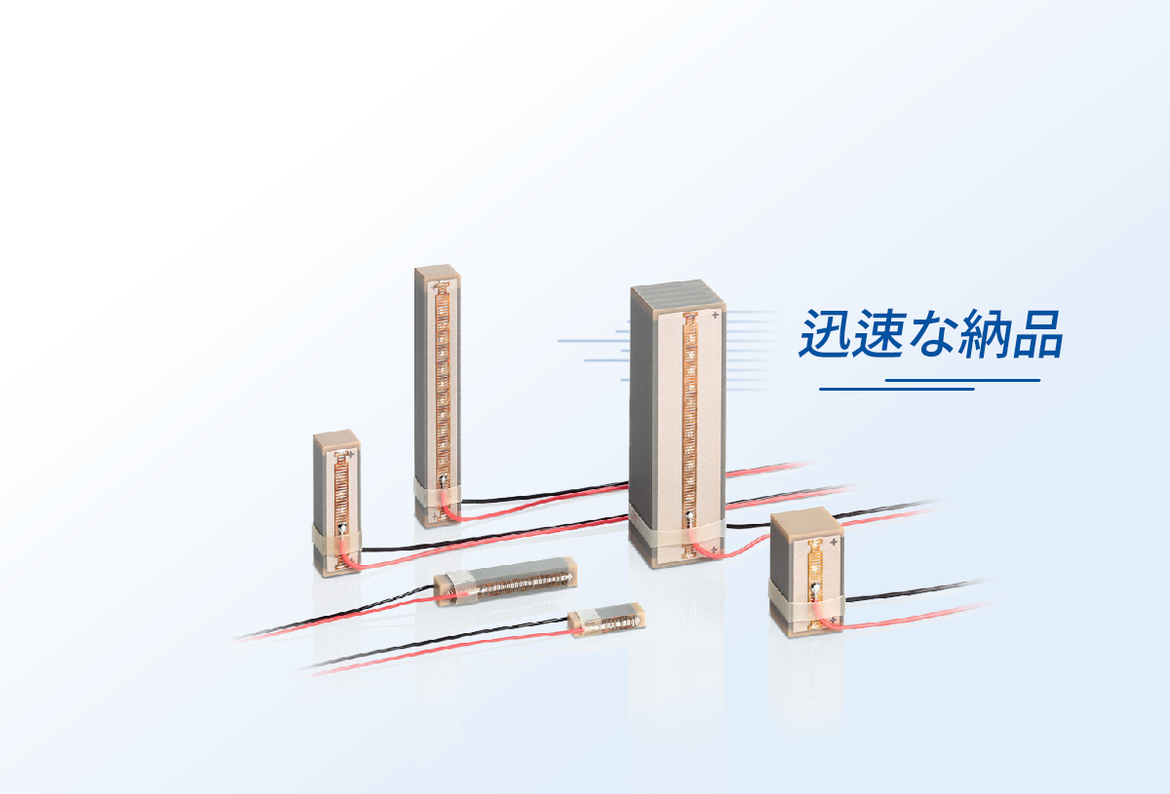

PICMA®積層ピエゾリニアアクチュエーターの一部モデルはリードタイムが非常に短く、お客様のニーズに迅速に対応できます。 詳細はよくある質問をご覧ください。
ホワイトペーパー： Highly Dynamic Precision Dosing with Piezo Technology
ホワイトペーパー： Highly Dynamic Precision Dosing with Piezo Technology
- 非接触液滴生成
- アクチュエーターの特性
- アクチュエーターの適合性
製品比較一覧
| PICMA® | PICMA® PLUS | |
|---|---|---|
| 材料 | PIC252 | PIC252 |
| 絶縁体 | セラミック | セラミック |
| トラベルレンジ (5×5×36 mm) | (32 μm) | +12 % (36 μm) |
| 静電容量 (5×5×36 mm) | (3.1 μF) | +15 % (3.6 μF) |
| DC寿命 (MTTF) | 60年* | 60年* |
| AC寿命 | 1 × 109** | 1 × 109*** |
* 試験条件：相対湿度 = 70% RH | 温度 = 22 °C | 電圧 = 100 V DC
** 1 × 109 サイクル試験済み、試験条件：0 V～100 V、正弦波、周波数 > 10 Hz ～ < xxx Hz（アクチュエーターの自己発熱に限定）
*** 1 × 109 サイクル推定、3 × 108 サイクル試験済み、試験条件：0 V～100 V、正弦波、周波数 > 10 Hz ～ < xxx Hz（アクチュエーターの自己発熱に限定）
PICMA® スタック積層ピエゾアクチュエーター
| 寸法： | 公称トラベルレンジ | 最大トラベルレンジ | 発生力 | 剛性 | 静電容量 | 共振周波数 |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
P-883.11/10 | 3 mm × 3 mm × 9 mm | 6.5 | 8 | 290 | 36 | 0.21 | 135 |
P-883.51/50 | 3 mm × 3 mm × 18 mm | 15 | 18 | 310 | 18 | 0.48 | 70 |
P-885.51/50 | 5 mm × 5 mm × 18 mm | 15 | 18 | 900 | 50 | 1.5 | 70 |
P-885.91/90 | 5 mm × 5 mm × 36 mm | 32 | 38 | 950 | 25 | 3.1 | 40 |
P-887.91/90 | 7 mm × 7 mm × 36 mm | 32 | 38 | 1850 | 50 | 6.4 | 40 |
P-888.51/50 | 10 mm × 10 mm × 18 mm | 15 | 18 | 3600 | 200 | 6.0 | 70 |
P-888.91/90 | 10 mm × 10 mm × 36 mm | 32 | 38 | 3800 | 100 | 13.0 | 40 |
PICMA® PLUSスタック積層ピエゾアクチュエーター
| 寸法： | 公称トラベルレンジ | 最大トラベルレンジ | 発生力 | 剛性 | 静電容量 | 共振周波数 |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
| 000128026 | 3 mm × 3 mm × 9 mm | 8 | 9.5 | 320 | 34 | 0.24 | 135 |
| 000128103 | 3 mm × 3 mm × 18 mm | 17 | 20 | 340 | 17 | 0.54 | 70 |
| 000124106 | 5 mm × 5 mm × 18 mm | 17 | 20 | 930 | 46 | 1.6 | 70 |
| 000100014 | 5 mm × 5 mm × 36 mm | 36 | 43 | 1000 | 23 | 3.5 | 40 |
| 000125974 | 7 mm × 7 mm × 36 mm | 36 | 43 | 2000 | 46 | 7.2 | 40 |
| 000128404 | 10 mm × 10 mm × 18 mm | 17 | 20 | 3720 | 186 | 6.8 | 70 |
| 000128106 | 10 mm × 10 mm × 36 mm | 36 | 43 | 4000 | 93 | 14.6 | 40 |
