L-220.02A200V6
High-resolution linear actuator; 2-phase stepper motor with gearhead; 26 mm travel range; 125 N feed force; 0.8 mm/s maximum velocity; ball screw; limit switches; 0.15 m cable length; vacuum-compatible to 10-6 hPa
L-220 V6 High-Resolution Linear Actuator Suitable for Vacuum
Suitable for High Cycle Numbers
- Suitable for vacuum up to 10-6 hPa
- Forces to 125 N
- 26 mm (1") travel range
- Stepper motor

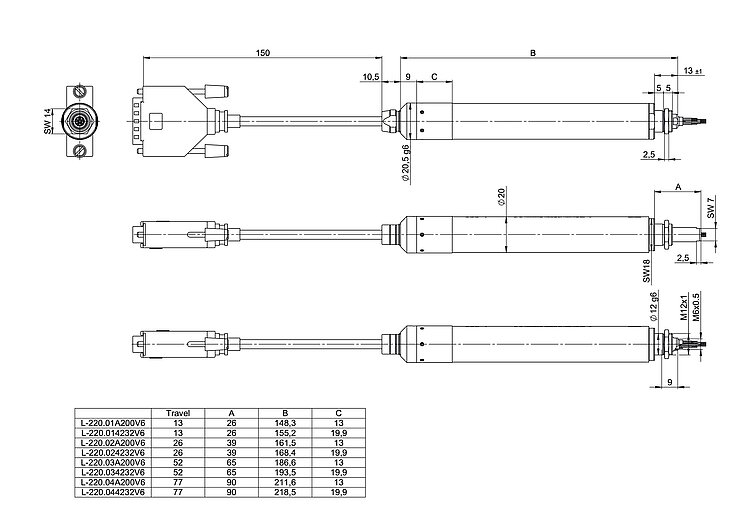

L-220.02A200V6, dimensions in mm. Note that a comma is used in the drawings instead of a decimal point.
L-220 V6 High-Resolution Linear Actuator Suitable for Vacuum
製品の解説
仕様
ダウンロード
見積 / 発注
Reference-class linear drive
Combines high precision, high forces, and high dynamics. High-performance and low-vibration 2-phase stepper motor with gear ratio allows precise positioning even without position sensor.
High-quality components
Ball screw for smooth feed. Nonrotating tip for uniform motion prevents wobble, torque, and wear at the point of contact. Incl. flat and spherical tip for decoupling forces. Noncontact limit switches protect the mechanics. A direction-sensing reference switch supports automation applications.
Reduced outgassing especially for use in vacuum environments
Most notably, for the lubrication of the guides and the drive screw a material with particularly low outgassing is used. This allows a bakeout temperature of up to 80° C. With this and other modifications of the PI V6 vacuum class, this positioner can be used up to 10-6hPa.
Application fields
Vacuum chambers. Research. Beamline instrumentation. Microscopy. Electronics assembly and inspection.
Specifications
Specifications
Select a travel range:
| Motion | L-220.02A200V6 | Tolerance |
|---|---|---|
| Active axes | X | |
| Travel range in X | 26 mm | |
| Maximum velocity in X, unloaded | 0.8 mm/s | |
| Positioning | L-220.02A200V6 | Tolerance |
| Minimum incremental motion in X | 0.1 µm | typ. |
| Unidirectional repeatability in X | ± 0.25 µm | typ. |
| Bidirectional repeatability in X | 2 µm | typ. |
| Reference switch | Hall effect, N/C contact, 5 V, NPN | |
| Limit switches | Hall effect, N/C contact, 5 V, NPN | |
| Drive Properties | L-220.02A200V6 | Tolerance |
| Drive type | 2-phase stepper motor with gearhead | |
| Nominal voltage | 3.5 V | |
| Nominal current, RMS | 0.25 A | typ. |
| Motor resolution | 24 Full steps/rev. | |
| Drive force in positive direction of motion in X | 125 N | typ. |
| Drive force in negative direction of motion in X | 125 N | typ. |
| Resistance phase-phase | 12.5 Ω | typ. |
| Inductance phase-phase | 6.3 mH | |
| Back EMF, phase-phase, rotational | 11 V/kRPM | max. |
| Mechanical Properties | L-220.02A200V6 | Tolerance |
| Permissible push force in Y | 1 N | max. |
| Holding force in X, passive | 125 N | |
| Moved mass in X, unloaded | 20 g | |
| Drive screw type | Ball screw | |
| Drive screw pitch | 1 mm | |
| Gear ratio i | 387283 : 5103 | |
| Overall mass | 200 g | |
| Material | Stainless steel, bronze | |
| Miscellaneous | L-220.02A200V6 | Tolerance |
| Operating temperature range | 5 to 40 °C | |
| Vacuum class | 10⁻⁶ ǀ hPa | |
| Connector | HD D-sub 26 (m) | |
| Cable length | 0.15 m | |
| Recommended controllers / drivers | C-663.12 C-885 with C-663.12C885 ACS modular controller |
Note on motor resolution: Resolution of the motor / drive unit: 1821
Note on cable length: Fixed cable (firmly attached to the product), vacuum side
At PI, technical data is specified at 22 ±3 °C. Unless otherwise stated, the values are for unloaded conditions. Some properties are interdependent. The designation "typ." indicates a statistical average for a property; it does not indicate a guaranteed value for every product supplied. During the final inspection of a product, only selected properties are analyzed, not all. Please note that some product characteristics may deteriorate with increasing operating time.
Downloads
データシート
ドキュメント
ドキュメント
User Manual L220T0020
L-220.02A200V6 Precision linear actuator with stepper drive and gear for vacuum applications (1 E-6 hPa)
日付 / バージョン
2024-05-29
pdf - 331 KB
英語
３D モデル
３D モデル
3-D model L-220.02A200V6
日付 / バージョン
2024-06-10
zip - 3 MB
Ask for a free quote on quantities required, prices, and lead times or describe your desired modification.
見積取得方法
見積／発注をクリック
見積リストに製品バリアントを追加する
見積フォームを記入する
PIに価格リクエストを送信
すぐにご連絡いたします
お問い合わせ
担当者よりお問合せにつきまして、すぐにご連絡をさせて頂きます。
Compatible Electronics
Related Products
応用事例
原子間力顕微鏡
原子間力顕微鏡は、研究者や開発者に、多数の異なる鉱物、ポリマー、混合物、複合材料、生体組織からの極めて高い分解能のトポグラフィーデータを提供します。1980年代に開発されたこの技術は、サンプル表面のサブアトミックな分解画像を得ることができます。
Cryogenic Samples
The setup of the x-ray tomography stage, located at the P06 beamline of PETRA III at DESY (Germany) allows to investigate samples that require both cooling and vacuum environment.
フラミンゴライトシート蛍光顕微鏡
単一面光源顕微鏡 (SPIM) とも呼ばれるライトシート蛍光顕微鏡 (LSFM) は、低光毒性と高速画像取得を提供する、穏やかなin vivoイメージングのための非常に強力な顕微鏡技術です。
IsoView ライトシート顕微鏡
ライトシート顕微鏡は、ライフサイエンスやバイオテクノロジーにおいて潜在的巨大アプリケーションで魅力的な技術です。IsoViewは、この技術を見事に解釈したもので、特に大規模な検体で数時間にわたる高速の細胞動態をイメージングすることを目的としています。サンプル位置決めと対物レンズ駆動は、IsoView設計において大きな役割を担います
顕微鏡 & ライフサイエンス
From genome research through the accurate diagnosis of illnesses to innovative solutions in surgery ‒ life sciences entail numerous disciplines in which new biomedical procedures are researched and devices are developed that are meant to improve the therapy for and quality of life of patients.
Sample Adjustment
At Diamond Light Source, UK, beamline I07 is a high-resolution X-ray diffraction beamline dedicated to investigate the structure of surfaces and interfaces.
Slit Control
XZ positioning systems control x-xay slits at the the Shanghai Synchrotron Radiation Facility, Shanghai (SSRF).
X-Ray Scanning Microscope
The Hard X-ray Micro/Nano-Probe beamline P06 at PETRA III provides advanced visualisation with micro/nanoscopic spatial resolution using different X-ray techniques.
Multi-Axis Beam Preparation
光学ハッチ
ハンブルクにあるDESYのP05イメージングビームラインは、HZGによって運用されています。
トモグラフィーとホログラフィー
トモグラフィーおよびホログラフィー用のエンドステーション内での試料位置決めセットアップ。
ビームライン装置
Scientific experiments pose their own challenges, and beamline X-ray experiments are even more special in themselves. However, the need for precision equipment is universal.
GATTAscope (TIRFM)
リニアステージはTIRF顕微鏡のレーザー光を調節します。2つのXYステージを組み合わせることでサンプルの正確なポジショニングが可能になります。
Long-Term Positioning
High-Precision at 10-7 hPa, beamline experiments at the Swiss Light Source (SLS).
High Vacuum Positioning
Investigation of the structural properties of thin films under high-vacuum conditions.
Vacuum Chamber
Positioning the Vacuum Chamber for X-ray Diffraction Experiment
![[Translate to Japanese:] Positioning of X-Ray Detectors](/fileadmin/_processed_/0/6/csm_Beamline_1678fb7da0.jpg "X線検出器の位置決め")

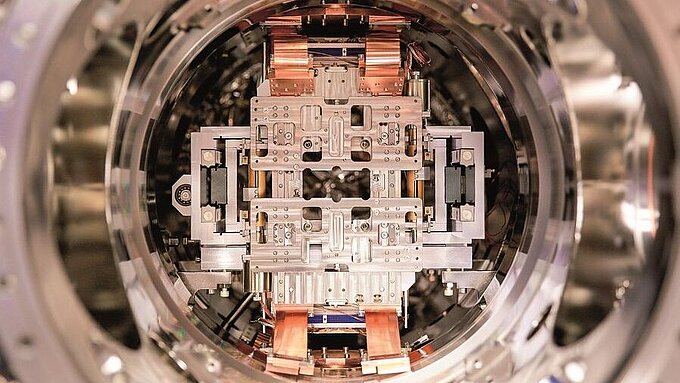

X線検出器の位置決め
