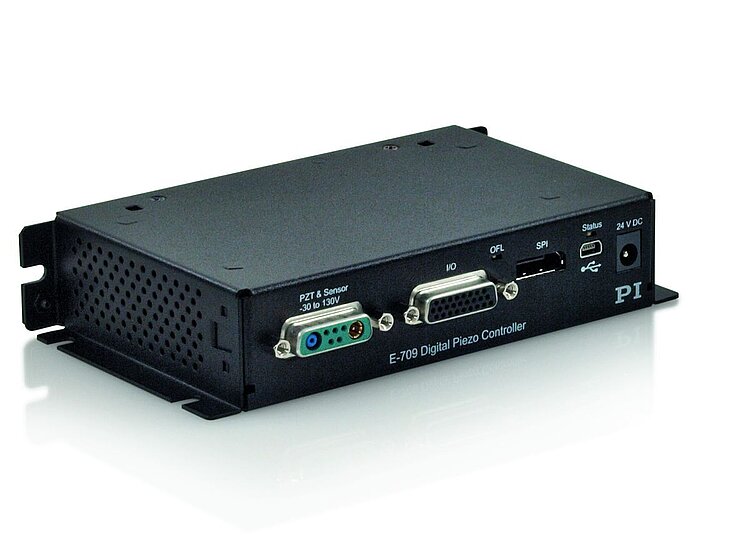

E-709 コンパクトでコストパフォーマンスのよいデジタルピエゾコントローラ
SGS用、ピエゾ抵抗および容量センサ、1軸

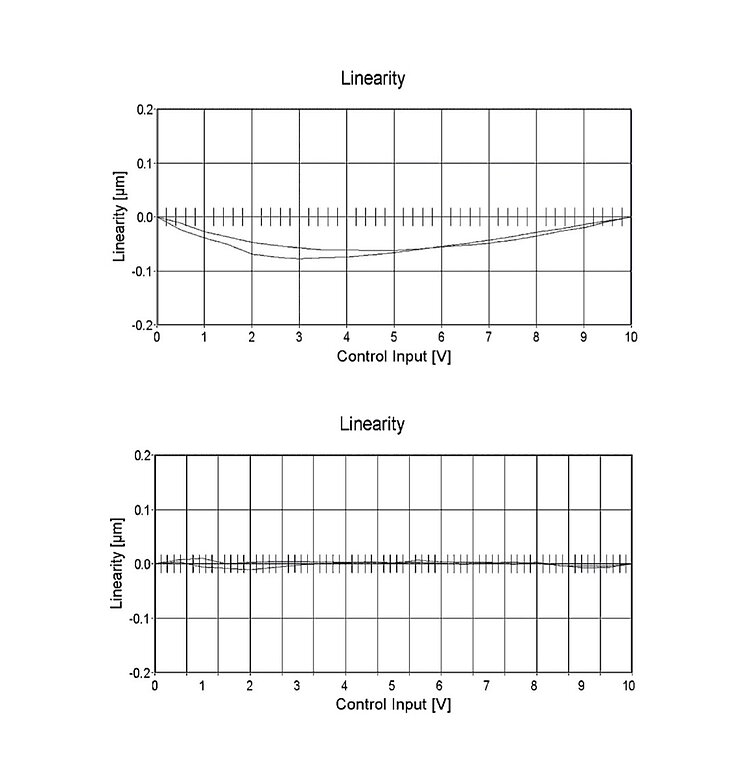

- リニアリティエラー最大0.02 %
- 高速25 Mbit / sシリアルインターフェース
- 包括的なI/O機能

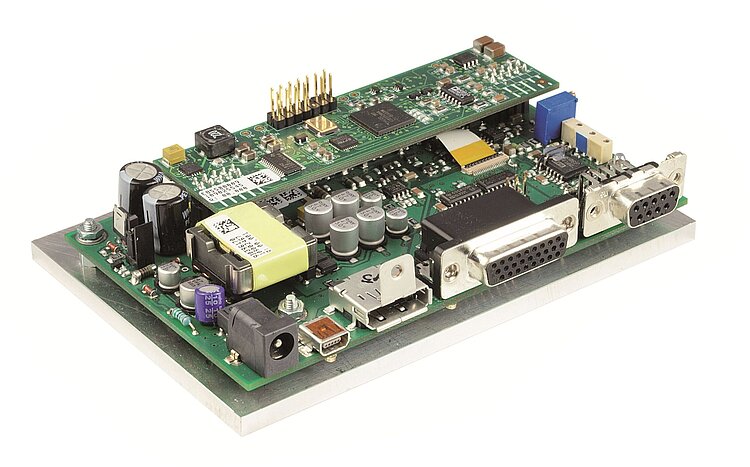

- 廉価なOEMバージョンもあります
- 幅広いソフトウェアパッケージ
高速デジタルサーボコントローラ
ベンチトップ(xRG)あるいはおよびOEMボード(xR) 電圧範囲-30~130 V
インターフェイス
USB、デジタルRS-232、最大25 MBit / sの高速シリアルインターフェース 更に広帯域アナログ制御入力/センサー入力 アナログ出力 (外部アンプ用)
ユーザーソフトウェアおよび機能
PIMikroMove, PIジェネラルコマンドセット(GCS). NI LabVIEW用ドライバ、WindowsおよびLinux用共有ライブラリ µManager MATLABに対応. ウェーブジェネレーター、 線形近似 データレコーダー、 オートゼロ、 トリガーI/O。ソフトウェアで設定可能なパラメーターを備えています。
応用分野
- 多光子顕微鏡 共焦点顕微鏡
- 3Dイメージング
- スクリーニング
- オートフォーカスシステム
- 表面分析
- ウエハ検査

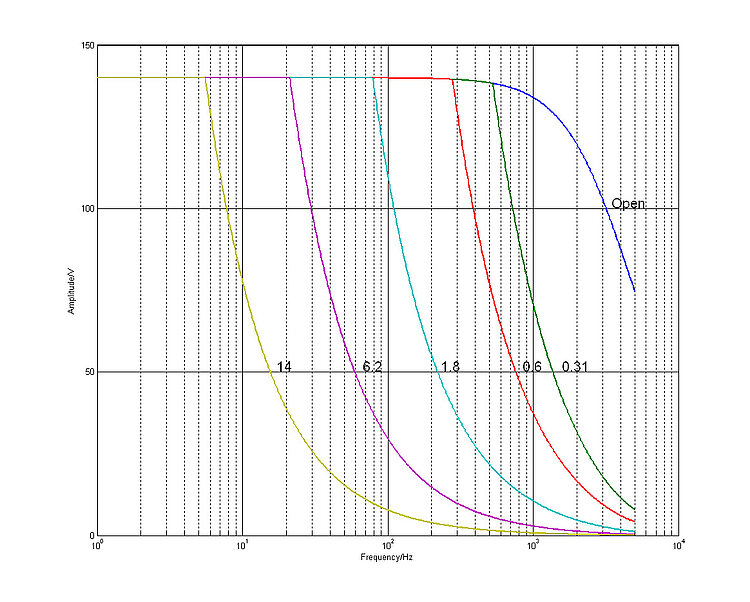

仕様
仕様
E-709.SR / E-709.SRG | E-709.PR / E-709.PRG | E-709.CR / E-709.CRG | |
---|---|---|---|
センサータイプ | SGS | ピエゾ抵抗素子センサー | 静電容量センサー |
機能 | 単一軸ピエゾナノポジショニングシステム用のデジタルコントローラー(SR:OEMボード) | 単一軸ピエゾナノポジショニングシステム用のデジタルコントローラー(PR:OEMボード) | 単一軸ピエゾナノポジショニングシステム用のデジタルコントローラー(CR:OEMボード) |
軸 | 1 | 1 | 1 |
プロセッサ | DSP 32ビット浮動小数点、150 MHz | DSP 32ビット浮動小数点、150 MHz | DSP 32ビット浮動小数点、150 MHz |
コントローラタイプ | PID、ノッチフィルター×2 センサー線形化 | PID、ノッチフィルター×2 センサー線形化 | PID、ノッチフィルター×2 センサー線形化 |
サンプリングレート、サーボ制御 | 10 kHz | 10 kHz | 10 kHz |
サンプリングレート、センサー | 10 kHz | 10 kHz | 10 kHz |
インターフェイス & 操作 | E-709.SR / E-709.SRG | E-709.PR / E-709.PRG | E-709.CR / E-709.CRG |
---|---|---|---|
通信 | USB、RS-232、SPI | USB、RS-232、SPI | USB、RS-232、SPI |
ピエゾ/センサ接続 | D-sub 9 (f) | D-sub 9 (f) | Sub-D特殊コネクター |
I/O | HD Sub-D 26 (f) 1 x アナログ入力 (0~10 V) (設定可能) 1 x アナログ出力 (0~10 V) (設定可能) 1xモニターピエゾ電圧-0.3〜1.3 V 1 x デジタル入力 (LVTTL、プログラム可能) 5 x デジタル出力 (LVTTL、3x 事前定義、2x プログラム可能) | ||
コマンドセット | PIジェネラルコマンドセット(GCS) | ||
ユーザーソフトウェア | PIMikroMove | ||
ソフトウェアドライバ | C, C++, C#, MATLAB, NI LabVIEW, Python MATLAB µManager Andor iQによるサポート | ||
サポートされる機能 | ウェーブジェネレーター、データレコーダー、オートゼロ、トリガーI/O | ||
ディスプレイとインジケータ | ステータスLED、オーバーフローLED |
その他 | E-709.SR / E-709.SRG | E-709.PR / E-709.PRG | E-709.CR / E-709.CRG |
---|---|---|---|
動作温度範囲 | 5-50 °C((40 ℃以上、出力低下)) | 5-50 °C((40 ℃以上、出力低下)) | 5-50 °C((40 ℃以上、出力低下)) |

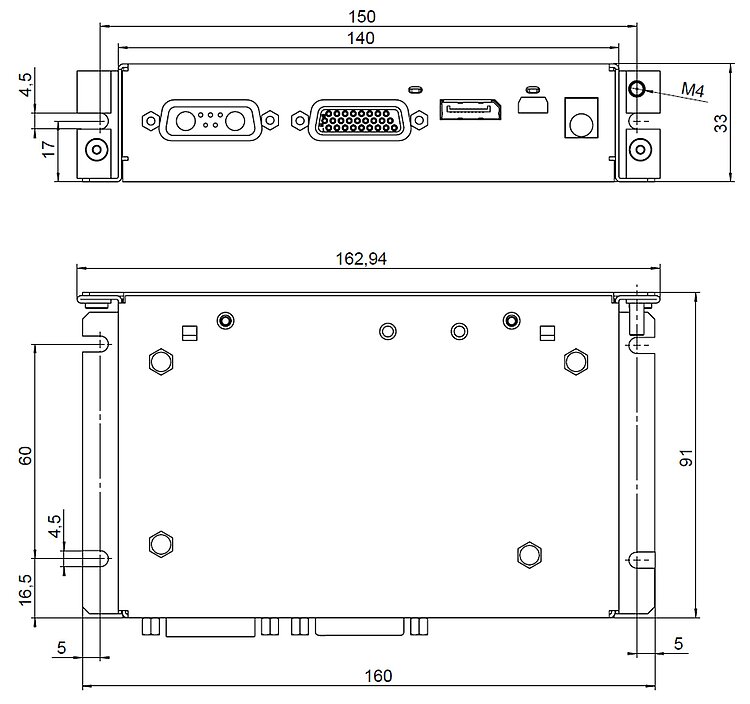

寸法 | 160 mm × 96 mm × 33 mm | 160 mm × 96 mm × 33 mm | 160 mm × 96 mm × 33 mm |
質量 | 260 g / 470 g | 260 g / 470 g | 260 g / 470 g |
動作電圧 | 24 V DC(SRG納入品目に電源アダプター含む用) | 24 V DC(RPG 納入品目に電源アダプター含む) | 24 V DC(CRG 納入品目に電源アダプター含む) |
最大電力消費 | 24W | 24W | 24W |
